CDMFG 高溫水泵機封和 CDMFR 熱水水泵機封材質用途解析
日期：2026/7/20 11:00:13 | 人氣：13 | TAG
一、型號基礎定義（南方 CDM 立式多級泵系列）
CDMFR：標準熱水型立式多級泵（常規熱水 120℃以內）整機介質耐受區間：-15℃～120℃，無獨立冷卻腔，依靠基礎集裝式機封實現密封，適配暖通采暖、小型鍋爐熱水循環。CDMFG：超高溫專用立式多級泵（高溫工況最高 180℃）泵體自帶外置冷卻隔熱回路，可將密封腔介質降溫至 120℃以內，適配 120～180℃高溫冷凝水、工業導熱熱水、蒸汽鍋爐給水，配套專用耐高溫波紋管機械密封。
常規清水 / 采暖（雜質少）：CDLA-16/S2B1F14（碳化硅 + 石墨）
高溫 + 含泥沙 / 水垢工況：CDLA-16/S2S1F14（雙碳化硅高溫耐磨款）
沿海含鹽高溫水：升級 CDLA-16/S2S1F16（金屬件 316L 不銹鋼）
二、CDMFR 熱水水泵標配機封（標準熱水機封 WB1F14 / S2B1F14）
1. 全套材質拆分
動環：S2 致密碳化硅 SiC，高溫熱變形極小，耐磨抗細微水垢顆粒靜環：B1 浸漬樹脂石墨，高溫水環境保持自潤滑，避免干磨抱死輔助密封圈：F1 FKM 氟橡膠（Viton），長期耐溫 - 15～120℃彈簧、壓蓋金屬件：4 號 304 不銹鋼（腐蝕水質可選 6 號 316L 不銹鋼）結構：標準卡簧式集裝機封，一體式模塊化，拆裝無需拆解泵芯
2. 材質核心特性
氟橡膠 FKM 膠圈：適配 80～120℃采暖熱水、鍋爐循環水，耐供暖系統緩蝕藥劑、弱有機酸，不會像 EPDM 三元乙丙膠高溫硬化開裂；碳化硅 + 石墨摩擦副：自潤滑性能優異，應對空調、地暖系統間歇啟停、變頻低速工況，不易出現瞬時滲漏；304 不銹鋼彈簧：中性熱水無銹蝕，保證彈簧彈力長期穩定，密封貼合不失效。
3. CDMFR 機封適用場景（熱水≤120℃）
小區集中供暖、板式換熱站熱水循環增壓；家用 / 商用燃氣鍋爐補給水、地暖水循環；暖通空調冬季高溫熱水系統改造；小型食品廠 80～110℃清洗熱水輸送；水產養殖恒溫熱水循環、泳池恒溫水增壓。
4. 工況局限
介質溫度持續超過 120℃時，膠圈、摩擦副熱脹加劇，短期 3～6 個月會出現滴水滲漏，不可用于蒸汽冷凝水、130℃以上高溫介質。

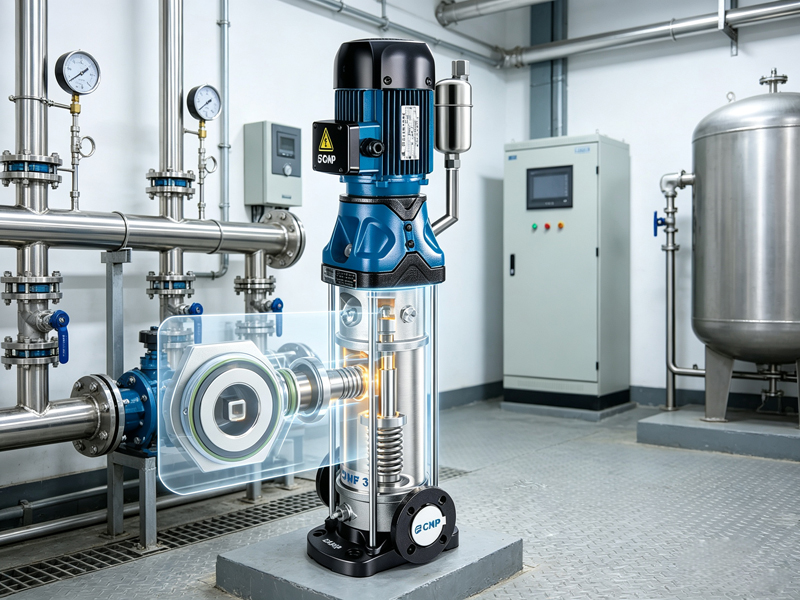

三、CDMFG 高溫水泵專用機封（高溫波紋管式氟橡膠機封 WBF14 升級款）
1. 全套材質升級配置
動環：高密度無孔隙碳化硅 S2，高溫高壓下形變量遠低于標準款碳化硅靜環：高溫專用浸漬石墨，添加耐高溫填充劑，180℃介質下無石墨粉脫落密封主體：FKM 氟橡膠波紋管一體化結構（替代普通 O 型圈），無分段縫隙，熱脹冷縮自適應，杜絕高溫縫隙滲漏金屬承壓件：標配 316L 不銹鋼彈簧、軸套、壓蓋，抵御高溫水中氯離子腐蝕；配套冷卻結構：泵體冷卻水路持續帶走密封腔熱量，把機封實際工作溫度穩定≤120℃。
2. 材質核心升級優勢
波紋管氟膠密封：區別于 CDMFR 普通 O 型圈機封，波紋管具備軸向自動補償能力，高溫軸熱伸長不會導致密封面分離漏水；全 316 不銹鋼金屬組件：高溫冷凝水含微量蒸汽離子，316L 耐銹蝕，杜絕彈簧斷裂、壓蓋點蝕；摩擦副耐高溫強化處理：可承受瞬時 180℃介質沖擊，冷卻腔隔絕高溫直接接觸密封件。
3. CDMFG 高溫機封適用場景（介質 120～180℃）
工業蒸汽鍋爐冷凝水回收增壓系統；熱力電廠高溫換熱機組、導熱水循環；橡塑模溫機、金屬高溫脫脂清洗熱水增壓；高溫蒸餾、高溫反滲透水處理工藝；食品蒸煮車間 130～170℃高溫工藝水循環；大型集中供熱高溫一次網循環（120℃以上高溫熱水）。
4. 工況局限
不可輸送強酸強堿、高泥沙高溫污水，此類介質需升級雙碳化硅（S2S1F16）高溫機封。
四、CDMFR 熱水機封 vs CDMFG 高溫機封 核心對比表
| 對比維度 | CDMFR 熱水泵機封（S2B1F14） | CDMFG 高溫泵專用機封（WBF14 波紋管款） |
|---|---|---|
| 密封結構 | 卡簧集裝式、O 型氟膠圈 | 波紋管一體化氟橡膠密封，軸向補償 |
| 金屬件材質 | 標準 304 不銹鋼（可選 316） | 標配 316L 不銹鋼彈簧、軸套 |
| 長期耐受介質溫度 | ≤120℃ | 介質最高 180℃（密封腔冷卻至 120℃內） |
| 核心適配泵型 | CDMFR 標準熱水型多級泵 | CDMFG 超高溫冷卻型多級泵 |
| 抗熱伸縮能力 | 一般，120℃以上易間隙變大 | 優秀，波紋管自動補償軸熱伸長 |
| 典型應用 | 地暖、小型鍋爐、暖通采暖熱水 | 蒸汽冷凝水、工業 130~180℃高溫工藝水 |
| 維護成本 | 低，配件通用，更換簡便 | 中等，高溫專用配件，適配冷卻泵體 |
| 使用壽命 | 85℃熱水穩定 3~5 年 | 150℃高溫介質穩定 2~4 年 |
五、選型實操區分指南
水溫≤120℃，采暖 / 小型鍋爐 / 暖通改造：選用 CDMFR 熱水泵，配套 S2B1F14 氟膠機封，性價比最高；禁止使用 EPDM 常溫機封（TDS-28/BSE4）；水溫持續 120~180℃，鍋爐冷凝、工業高溫熱水：必須選用帶冷卻結構的 CDMFG 高溫泵，配套波紋管高溫氟膠機封；若強行使用 CDMFR 標準機封，1~3 個月即出現持續漏水；沿海、高溫含鹽水體工況：兩種泵機封均升級 316 不銹鋼金屬件（型號末尾數字 6，如 S2B1F16）；高溫含細微泥沙介質：動靜環全部升級碳化硅摩擦副（S2S1F14 高溫機封），提升耐磨性能。
六、現場替換常見誤區
高溫 CDMFG 泵不能直接替換 CDMFR 標準機封：缺少波紋管軸向補償，高溫軸伸長會快速磨壞密封端面；不要用常溫 EPDM 機封替代兩款熱水 / 高溫機封：EPDM 耐溫上限 90℃，熱水工況短期硬化滲漏；CDMFG 泵必須配套冷卻水路運行，無水冷卻會直接燒毀高溫波紋管機封。
