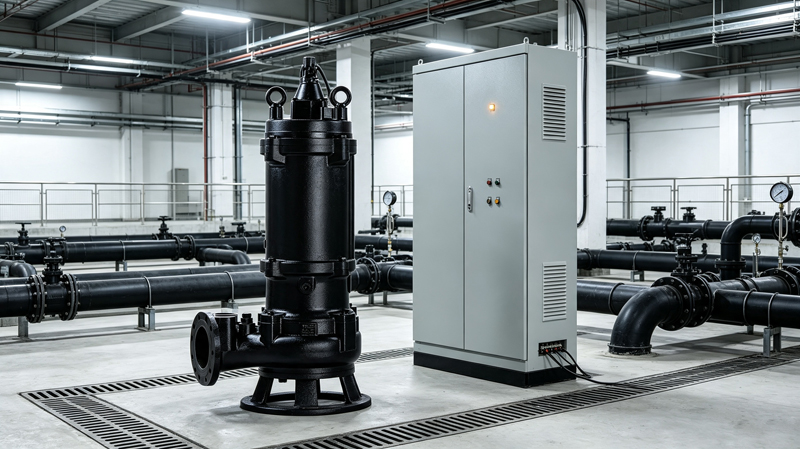

南方 WQ/JYWQ 潛污泵控制柜完整配置方案
日期：2026/7/22 12:13:26 | 人氣：8 | TAG
南方潛污泵分普通型、帶內置探頭型（漏水 + 繞組過熱），控制柜配置最大區別在于：是否接入泵本體保護信號，下面分規格清晰說明。
一、先分清潛污泵電纜規格（選配控制柜的前提）
簡易款潛污泵（只有動力電纜，無信號線）僅 UVW 三相動力線，沒有漏水、過熱探頭；控制柜只做常規電機保護。標準防護型潛污泵（動力電纜 + 控制信號電纜）電纜內含：動力線 UVW + 過熱 PTC 熱敏電阻、油室漏水探頭、電機腔浸水浮子信號
重點：如果水泵自帶保護探頭，控制柜必須選配潛污泵專用綜合保護器，普通熱繼電器柜無法監測漏水、超溫。
二、控制柜分類（啟動方式選型）
1. 直接啟動（最常用，推薦≤15kW）
適用：0.75kW～15kW 南方 WQ 潛污泵，市政集水井、地下室排污、小型污水池
一控一（單臺泵）標準元器件清單
3P 塑殼 / 微型斷路器（主回路短路保護）AC 交流接觸器方案 A（簡易泵，無探頭）：熱繼電器（過載、缺相保護）方案 B（帶探頭潛污泵）：潛水泵綜合保護器（替代熱繼，支持漏水、繞組超溫、缺相、過載）控制回路：手 / 自動轉換旋鈕、啟停按鈕、電源 / 運行 / 故障指示燈液位接口：浮球液位開關（高水位啟泵、低水位停泵，超高水位報警）可選：故障無源報警輸出（接樓宇中控、聲光報警器）
一用一備（一控二，兩臺潛污泵，污水坑主流配置）
增加：兩臺泵自動輪換、主泵故障備用泵自投、超高水位雙泵同啟功能。
2. 軟啟動柜（≥18.5kW 大功率潛污泵）
適用：22kW、30kW、37kW 大功率 WQ，電網容量有限，減小啟動沖擊；
配置：軟啟動器 + 綜合保護器，支持平滑啟停，減少水錘沖擊，保護機械密封。
?潛污泵極少使用星三角啟動，潛水電機內部接線引出限制，優先直接啟動 / 軟啟動。
三、兩種配置方案對比（核心區分點）
方案① 經濟型控制柜（水泵不帶漏水 / 過熱探頭）
適用：簡易工地臨時排污、短期使用潛污泵
保護功能：短路、過載、缺相
控制邏輯：浮球液位啟停，手動 / 自動
缺點：機械密封破損漏水、電機繞組過熱不會提前報警，容易燒電機
方案② 南方潛污泵專用高配控制柜（項目標準配置，長期商用 / 地下室排污）
配備【潛水泵綜合保護器】，可接入水泵內置全部探頭：
油室漏水報警（機封泄漏預警！提前發現機械密封損壞，避免進水燒電機）電機腔浸水保護（二級密封失效，直接停機）定子繞組超溫保護（過載、堵轉高溫停機）常規：缺相、三相不平衡、過載保護?? 非常關鍵：匹配你前面關注的潛水泵機封！一旦 S2B1Fxx 機封滲漏，油室探頭立刻報警，提前安排檢修，防止電機燒毀。
四、信號與液位配件選配
液位采集小型污水坑：電纜浮球開關（性價比最高）大型預制泵站：投入式液位變送器（連續液位，支持變頻、多級水位邏輯）遠程信號可選無源干接點：運行信號、故障報警信號，上傳 BA 樓宇自控系統。
五、箱體與防護選型
室內地下室：JXF 基業箱，防護 IP30戶外露天污水站：304 不銹鋼箱體，IP54，加裝防雨檐潮濕污水環境：柜內加裝除濕加熱器，防止凝露
六、工程選型推薦標準模板（通用地下室排污）
水泵：南方 JYWQ 自動攪勻潛污泵（帶漏水 + 過熱探頭）
控制：一用一備直接啟動控制柜，內置潛污泵綜合保護器
液位：3 組浮球（低水位停泵、正常水位啟泵、超高水位雙泵啟動 + 聲光報警）
七、高頻現場誤區提醒
不要用普通風機熱繼電器控制柜配套帶探頭的南方潛污泵！浪費漏水、超溫保護功能，機封漏水無法預警；信號線接線：PTC 過熱探頭嚴禁斷線，未使用探頭必須按照保護器說明書短接，否則持續報故障；一用一備系統建議開啟定時輪換功能，避免備用泵長期靜置銹死；單相 220V 小型潛污泵（≤2.2kW）只能做一控一簡易控制箱，無一用一備標準方案。
