氣蝕余量 NPSH，南方ZM臥式泵和CDMF立式多級泵哪個抗氣蝕能力更強？
日期：2026/6/20 11:20:00 | 人氣：6 | TAG
一、核心結論
在 ** 吸上進水（液面低于泵入口）的常規工況下：ZM 臥式泵的抗氣蝕能力顯著強于 CDMF 立式多級泵；在倒灌進水（液面高于泵入口）** 工況下，兩者抗氣蝕能力接近，CDMF 可通過高 NPSHa 彌補自身 NPSHr 偏高的短板。
抗氣蝕能力的核心差異在于：ZM 臥式泵的必需氣蝕余量（NPSHr）更低，而 CDMF 立式多級泵的 NPSHr 更高，對入口壓力要求更苛刻。
二、關鍵概念回顧
NPSHa（有效氣蝕余量）：泵入口處液體實際可利用的能量，由安裝高度、液位壓力、管路損失決定。NPSHr（必需氣蝕余量）：泵本身不發生氣蝕所需的最小能量，由泵結構決定。氣蝕發生條件：NPSHa < NPSHr，此時液體在泵入口汽化，氣泡沖擊葉輪造成損壞。
三、ZM 臥式泵 vs CDMF 立式多級泵：抗氣蝕能力對比

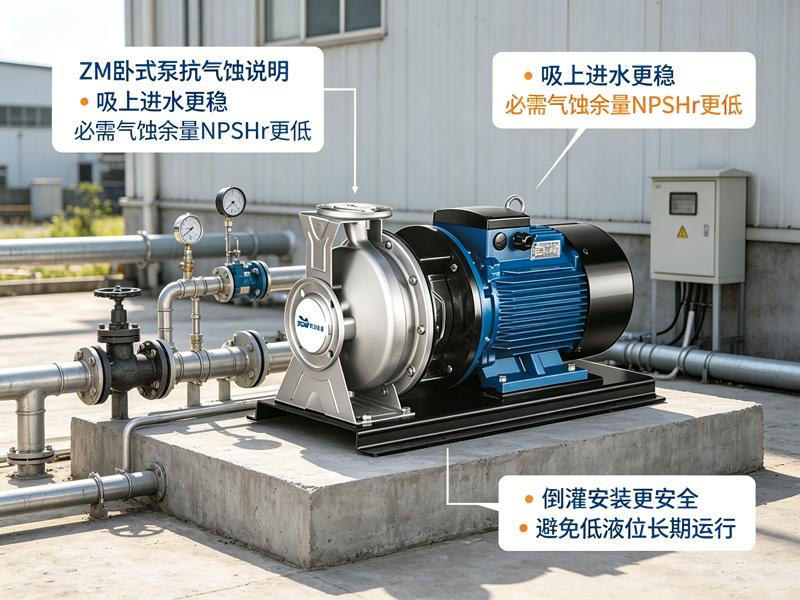

1. ZM 臥式泵（自吸 / 臥式離心泵）
結構優勢：泵體流道寬大，首級葉輪進口直徑大，NPSHr（必需氣蝕余量）更低（同流量下通常比 CDMF 低 1~2m），對入口壓力波動更寬容。臥式布局使吸水管路更短、阻力更小，能有效提升 NPSHa。工況表現：吸上進水時：憑借低 NPSHr 優勢，在有限的 NPSHa 下仍能穩定運行，不易發生氣蝕。倒灌進水時：NPSHa 進一步提升，抗氣蝕能力達到最佳狀態。
2. CDMF 立式多級泵
結構局限：首級葉輪為緊湊多級設計，流道較窄，NPSHr（必需氣蝕余量）更高，對入口壓力要求更嚴格。立式安裝時泵入口位置偏高，吸上進水時吸程更大、管路阻力損失更明顯，導致NPSHa 顯著降低，極易觸發氣蝕。工況表現：吸上進水時：高 NPSHr + 低 NPSHa，氣蝕風險遠高于 ZM 臥式泵。倒灌進水時：若液面足夠高，NPSHa 可大幅提升，能有效彌補 NPSHr 偏高的短板，此時抗氣蝕能力與 ZM 臥式泵相當。
四、典型工況選型建議
| 工況場景 | 推薦泵型 | 核心原因 |
|---|---|---|
| 吸上進水（液面低于泵入口） | ZM 臥式泵 | ZM 更低的 NPSHr，在有限 NPSHa 下更不易氣蝕 |
| 倒灌進水（液面高于泵入口） | 均可 | CDMF 可通過高 NPSHa 抵消 NPSHr 偏高的劣勢 |
| 低液位 / 液位波動大 | ZM 臥式泵 | 低 NPSHr 使其在 NPSHa 波動時更穩定 |
| 高溫 / 易汽化介質 | 倒灌安裝的 CDMF 或 ZM 臥式泵 | 高溫介質更易汽化，需更高 NPSHa 保障 |
五、快速判斷口訣
吸上進水選臥式，ZM 抗蝕更穩妥；
倒灌進水看余量，CDMF 也能扛；
氣蝕關鍵看 NPSH，a 夠 r 小才不怕。
六、CDMF 抗氣蝕補救方案
若必須使用 CDMF 且為吸上進水，可通過以下方式改善：
降低泵安裝高度：盡可能貼近液面，減小吸程。優化吸水管路：縮短管路長度、增大管徑、減少彎頭，降低阻力損失。加裝誘導輪：部分型號可配置誘導輪，有效降低 NPSHr。倒灌改造：將泵入口置于液面以下，從根源提升 NPSHa。
