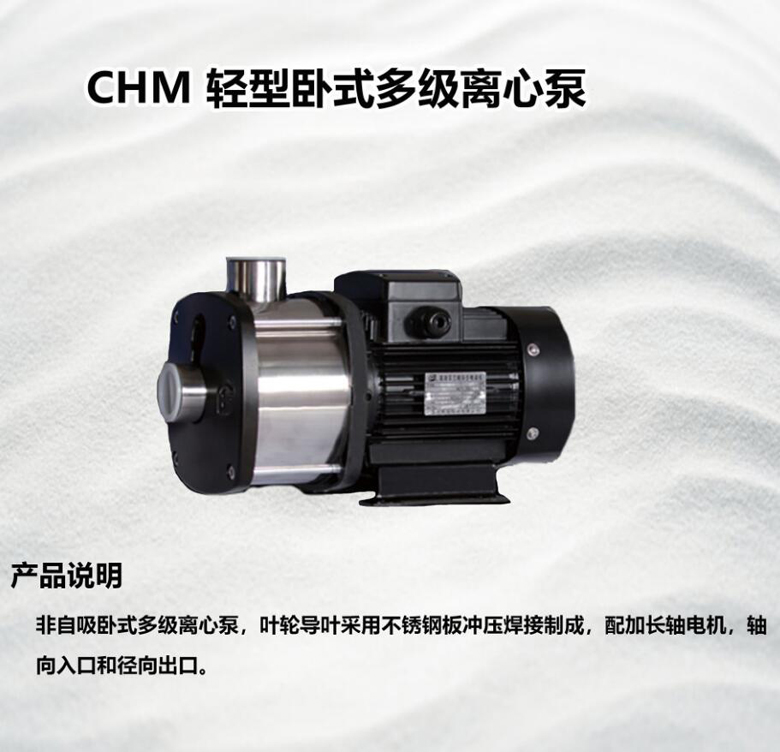

一、產品說明

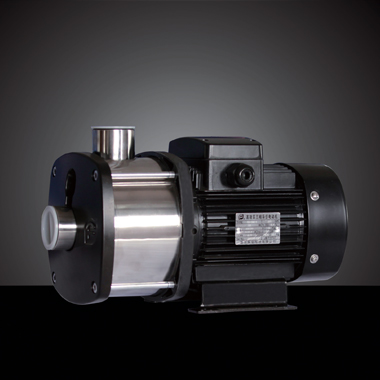

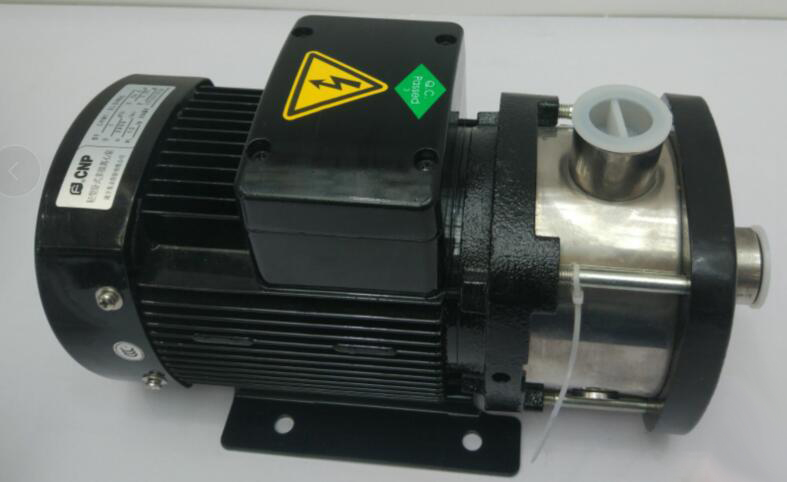

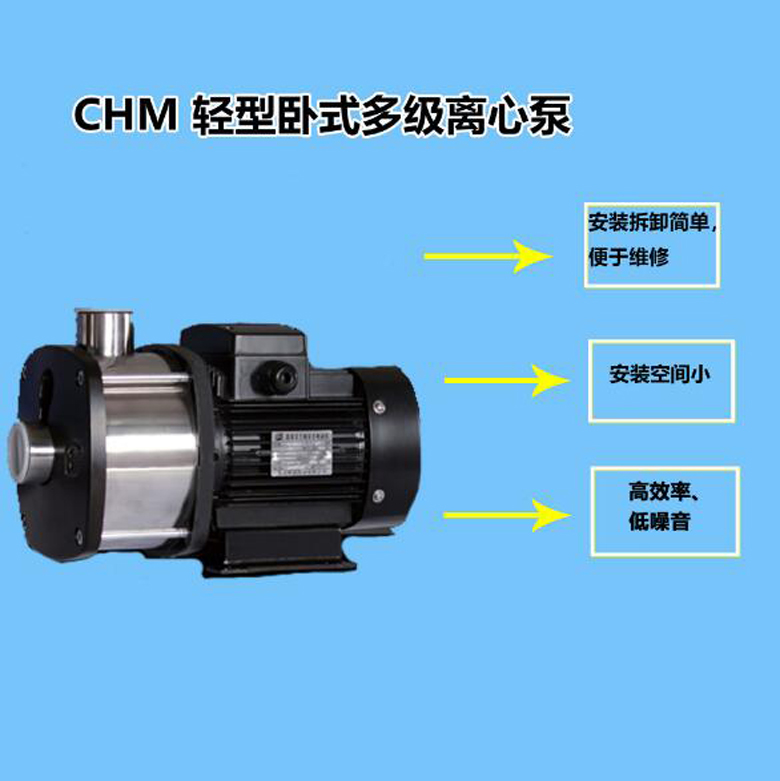

　　南方 CHM 為新一代非自吸輕型臥式多級離心泵，是針對小型設備配套場景升級的臥式增壓泵款，整機采用加長軸電機直聯結構，無需中間聯軸器，傳動同軸度高、運行震動更小。

　　泵體采用獨特軸向進水、徑向出水布局，整體機身小巧緊湊，可直接內嵌于冷水機、純水設備、機床機組內部；葉輪、導葉全部采用不銹鋼板沖壓焊接成型，流道內壁光滑不易結垢，標配模塊化集裝式機械密封，拆裝無需拆分整段泵體，現場檢修效率大幅提升。

　　電機搭載 IP55 防護、F 級絕緣全封閉風冷二極電機，支持 50Hz/60Hz 雙頻供電，壓鑄鋁輕量化底座，相比傳統鑄鐵臥式泵重量更輕，適配狹小機房、成套設備集成安裝，可長期連續穩定輸送清水與輕度腐蝕介質。

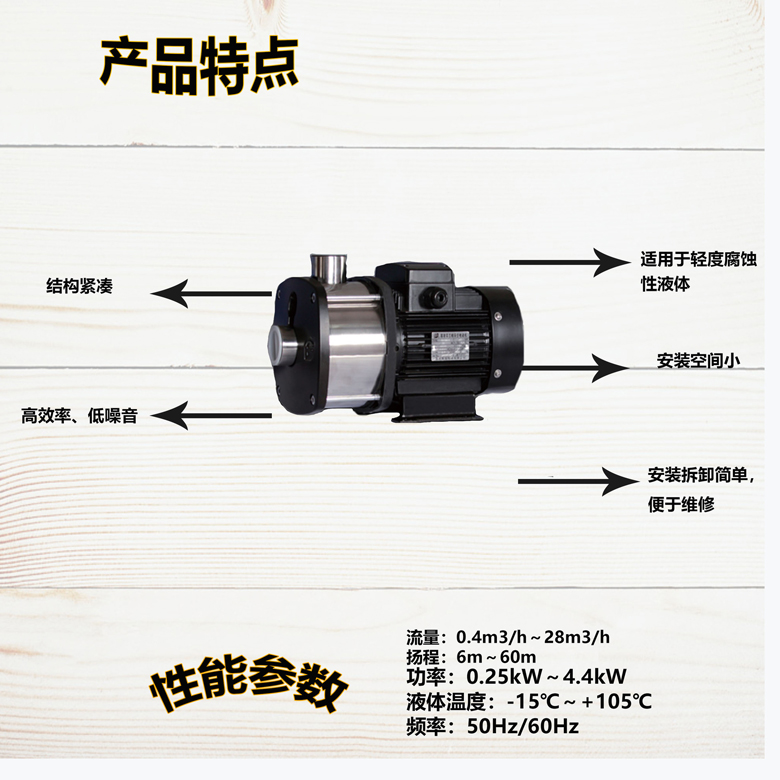

二、性能及核心優點

• 高效節能：流體仿真優化水力流道，水力損耗低，搭配標準高效電機，長期運行能耗更低，符合設備節能配套需求；
• 低噪音平穩運行：葉輪出廠精密動平衡校正，短懸臂剛性轉子設計，振動幅值小，適配機房、設備艙靜音工況；
• 結構緊湊、占地極小：臥式短機身設計，橫向空間占用遠小于傳統臥式泵，可嵌入各類一體化設備內部；
• 適配輕度腐蝕介質：全不銹鋼過流件，可選316材質，可輸送純水、泳池水、微量弱酸弱堿循環液；
• 安裝空間要求低：軸向進、徑向出特殊水口布局，管路改造、設備內置安裝適配性強；
• 拆裝維修簡便：卡盤式整體便拆密封結構，更換機封僅拆卸前端泵頭，無需拆解全部多級筒體，有效縮短停機維護時長。

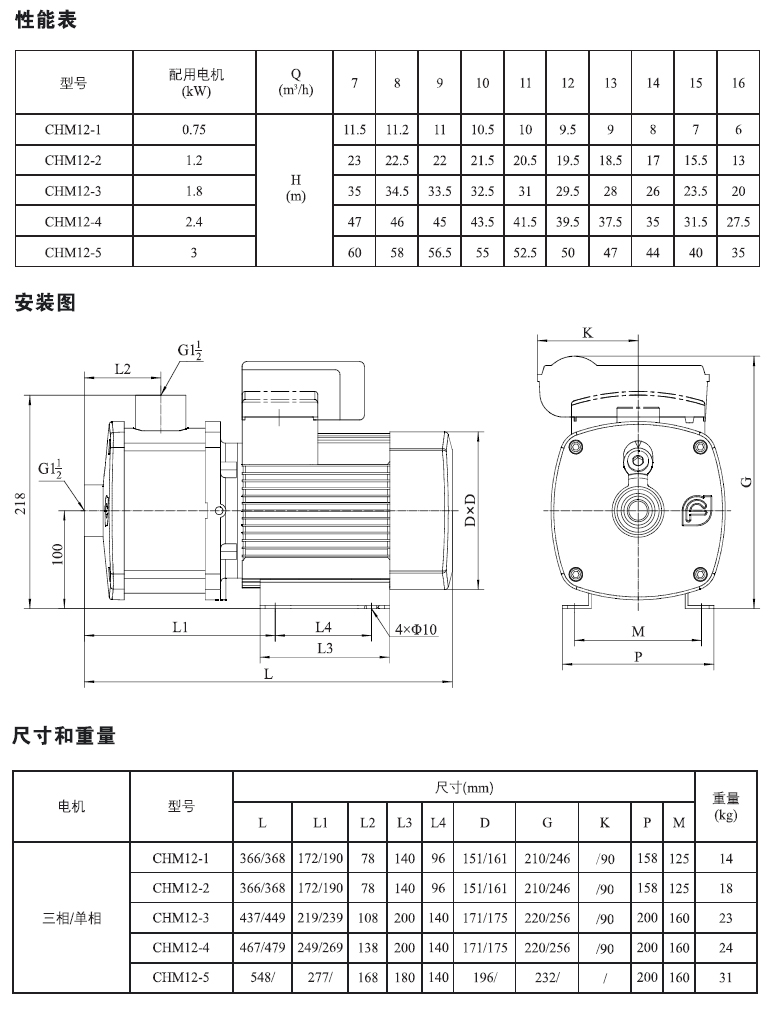

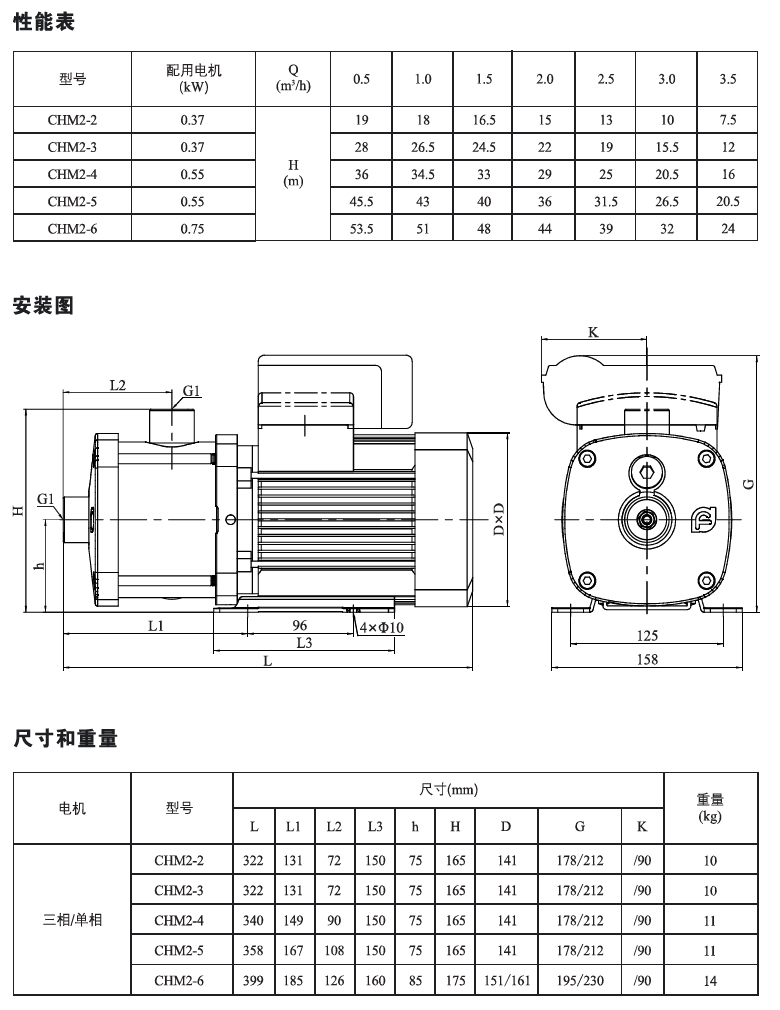

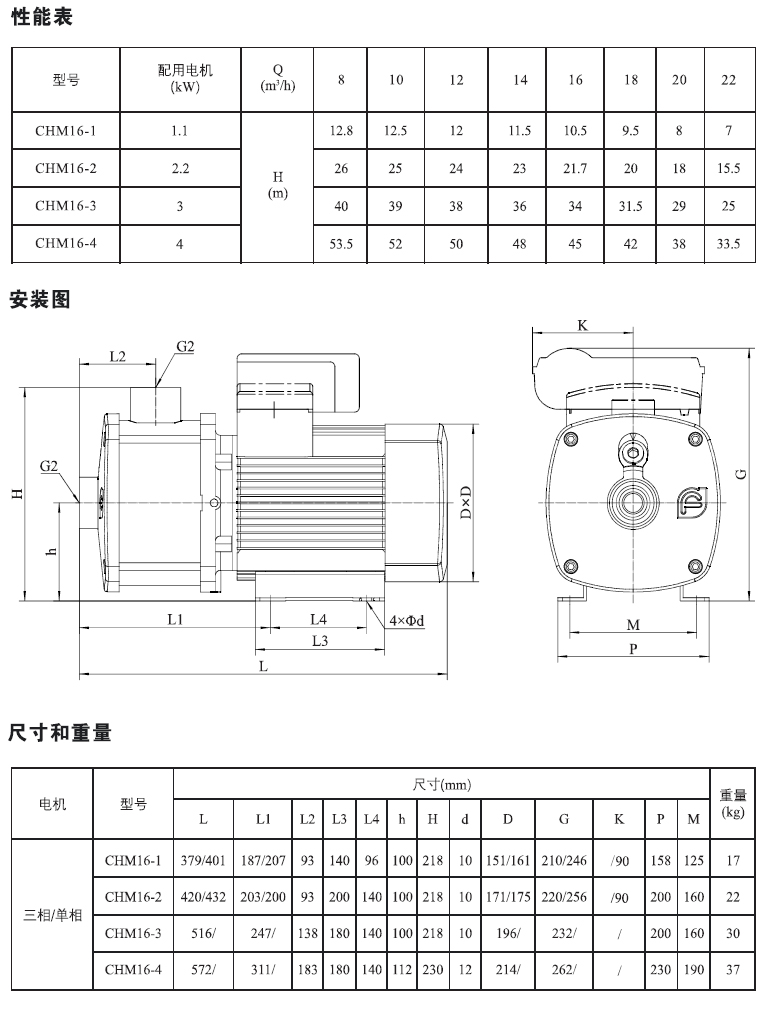

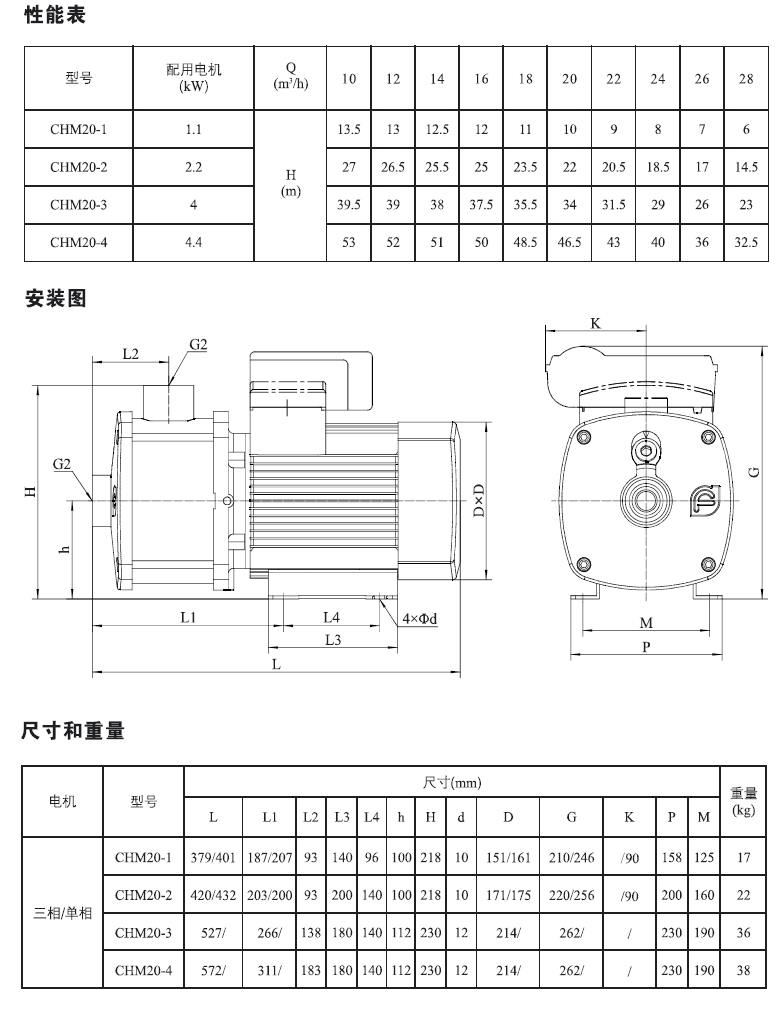

三、完整技術參數

基礎運行參數

• 流量范圍：0.4m3/h～28m3/h
• 揚程范圍：6m～60m
• 配套電機功率：0.25kW～4.4kW
• 供電頻率：50Hz/60Hz 雙頻可選，標準電壓 220V 單相 / 380V 三相
• 介質適用溫度：-15℃～+105℃（常溫款≤70℃，熱水定制款可達105℃）
• 介質要求：潔凈、無硬質顆粒、無長纖維、低粘度清水或輕度腐蝕性液體，禁止含砂、漿料、易燃易爆介質
• 環境使用條件：海拔≤1000m，環境溫度 0℃～40℃，機房通風干燥
• 最大工作壓力：16bar，標準螺紋/法蘭兩種接口可選
• 電機配置：全封閉風冷二極電機，防護等級 IP55，絕緣等級 F

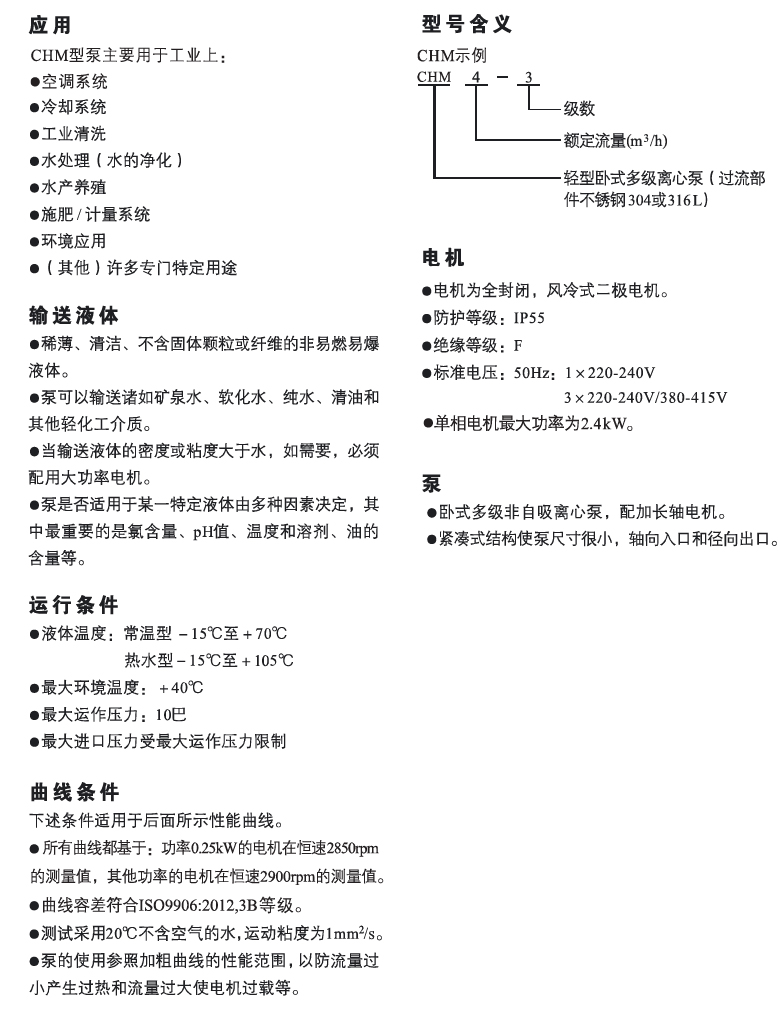

型號編碼釋義（示例 CHM4-10）

• CHM：輕型臥式多級離心泵系列代號
• 4：單級額定流量 4m3/h
• 10：葉輪級數，級數越高，輸出最大揚程越高

四、整機材質細分

• 標準304不銹鋼款：葉輪、導葉、泵筒、進出水口全部304不銹鋼沖壓件，壓鑄鋁底座，適配中央空調、純水、水產養殖中性介質，性價比高；
• 定制316L不銹鋼款：全部過流件升級316L不銹鋼，耐高氯離子水體、微量酸堿冷卻介質，適配電鍍、海水預處理、輕度化工循環；
• 鑄鐵底座選配款：底座替換鑄鐵材質，僅用于常溫潔凈自來水、無腐蝕間歇供水，可降低采購成本，潮濕環境易銹蝕。

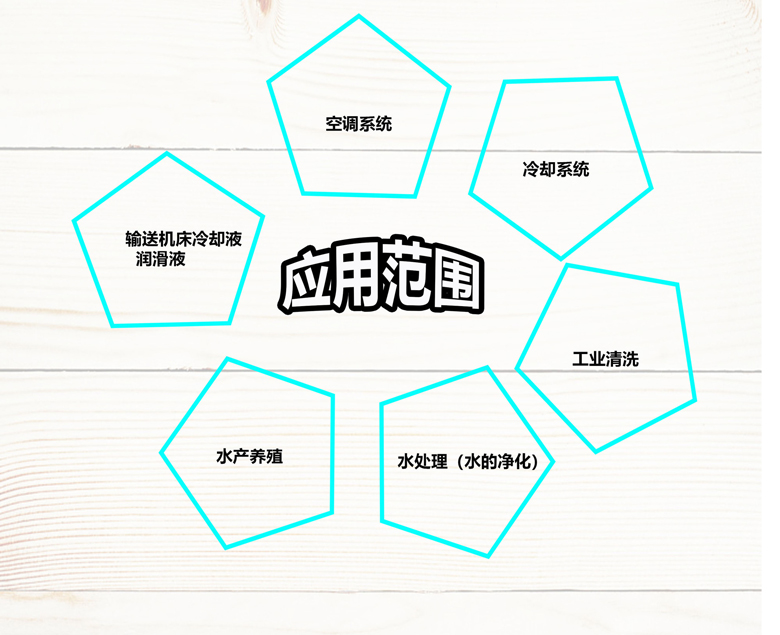

五、應用領域

• 空調系統：風冷冷水機組、小型中央空調閉式循環、空氣能熱泵補水增壓；
• 冷卻系統：注塑機、激光設備、數控機床內置冷卻循環供水；
• 工業清洗：小型工件噴淋清洗、實驗室恒壓供水、霧化加濕增壓；
• 水處理（水凈化）：小型反滲透純水機、超濾設備、直飲水機組增壓；
• 水產養殖：魚池水循環、恒溫養殖水體循環輸送；
• 施肥/計量系統：水肥一體化小型增壓輸送、藥劑稀釋循環；
• 環境應用：小型污水預處理、景觀水循環、廢氣洗滌塔供水；
• 供水和增壓：別墅全屋穩壓、小型廠房分區分壓供水。

六、選型指南

1. 流量選型要點

根據設備額定循環水量計算需求，小型純水機、冷水機按設備標注流量預留5%余量；多機組并聯場景疊加總峰值流量，避免水泵長期滿負荷發熱。

2. 揚程選型要點

總揚程=設備內部管路阻力+外接管路沿程損耗+末端所需壓差，小型機組整體預留5~10m揚程余量，防止管路結垢、濾網堵塞后壓力不足。

3. 材質選型規則

普通冷凍水、自來水、養殖清水選用304標準款；泳池、電鍍、弱酸介質直接定制316L不銹鋼；預算有限、無腐蝕常溫間歇供水可選鑄鐵底座版本。

4. 溫度匹配規則

介質≤70℃常規冷水，標準氟橡膠密封通用；70~105℃熱水循環，必須選用高溫密封定制CHM機型。

5. 內嵌設備選型規則

冷水機、純水機內部狹小空間優先選用CHM小流量低級數機型，機身短、便于設備集成安裝。

七、安裝與維護說明

（一）標準安裝規范

• 整機必須水平臥式安裝，底座加裝橡膠減震墊，管道重量不得由泵體水口承載，增設獨立管托支撐管路；
• 嚴格區分軸向進水口、徑向出水口，禁止反接，進水前端加裝40~60目小型Y型過濾器，攔截焊渣、水垢；
• 本系列為非自吸泵，進水側必須持續保持正壓液位，嚴禁缺水空轉；首次開機松開頂部排氣螺釘，排空泵腔內部空氣；
• 電機外殼可靠接地，三相380V回路配套缺相、過載保護器；內嵌設備時電機四周預留通風散熱空間，不可封閉電機殼體；
• 進出口加裝小型橡膠軟接頭，隔絕管路震動，降低整機運行噪音。

（二）分級日常維護流程

• 每日巡檢：查看機械密封有無滴水、運行噪音、出水流量、電機外殼溫度（正常≤75℃）；
• 月度保養：拆卸清洗進水過濾器濾網，緊固底座、進出口螺紋/法蘭接頭；
• 季度檢修：檢測密封老化滲漏情況，電機軸承加注耐高溫潤滑脂，核對運行額定電流；
• 年度大修：拆解泵頭檢查葉輪、導葉結垢磨損，老化氟橡膠密封整套更換，清理泵筒內部水垢雜質。

（三）長期停機存放要求

停機超過15天徹底排空泵腔介質，清水沖洗不銹鋼流道后干燥存放；輸送腐蝕介質后必須整機沖洗；冬季環境低于0℃完全放空積水，防止泵體凍裂；鑄鐵底座機型短期停機可留存清水隔絕空氣防銹。

八、行業高頻FAQ問答

Q1：CH臥式泵CHM和CHL該怎么選？

A：CHM為新款緊湊機型，體積更小、維修更簡單，適合設備內嵌；CHL老式球形泵頭占地大，僅適合開闊機房老舊設備替換，新項目優先選用CHM。

Q2：CHM能不能用于泳池水循環？

A：普通304款短期可用，長期泳池含氯水體建議升級316L不銹鋼CHM，避免氯離子造成流道點蝕滲漏。

Q3：CHM可以空轉抽水嗎？有沒有自吸能力？

A：全系無自吸功能，進水必須正壓供水，空轉幾十秒就會燒毀機械密封，地下取水需搭配前置自吸泵。

Q4：運行一段時間出水流量變小是什么原因？

A：進水濾網水垢堵塞、泵腔積存空氣、葉輪結垢、進水液位不足產生氣蝕，依次清理、排氣除垢即可恢復。

Q5：更換CHM機械密封需要拆全部管路嗎？

A：不需要，卡盤式便拆結構，僅斷開前端泵頭即可取出密封組件，進出管路無需拆卸，設備內部檢修十分便捷。

Q6：CHM能否長期輸送90℃熱水？

A：標準密封款最高70℃連續使用，90~105℃熱水必須定制高溫氟橡膠密封版本。

Q7：多臺CHM并聯冷水機組有什么注意事項？

A：選用完全同型號CHM，每臺獨立閥門+止回閥，搭配小型變頻控制器輪換運行，均衡負荷延長整機壽命。

Q8：水泵運行震動噪音大如何解決？

A：檢查底座減震墊脫落、地腳螺栓松動、進水積氣；進出口加裝減震軟接頭，清理濾網消除氣蝕即可降噪。

Q9：鑄鐵底座CHM容易生銹怎么辦？

A：潮濕、含鹽工況直接更換全不銹鋼304/316L機型；鑄鐵款定期噴涂防腐漆，長期停機排空內部水體。

Q10：CHM可以安裝在冷水機內部狹小空間嗎？

A：可以，CHM短機身輕量化設計，是冷水機、純水設備原廠標配內置泵，橫向占用空間遠小于傳統臥式多級泵。
