一、產品說明

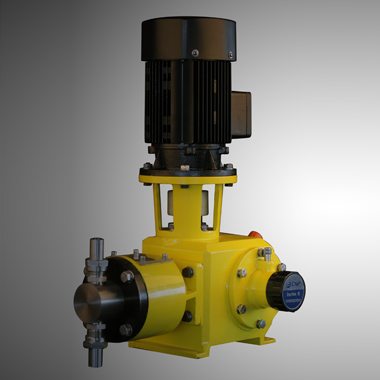

　　JX系列為超高壓柱塞計量泵，采用偏心機構搭配Z形可變偏心滑軸流量調節結構，整機堅固緊湊、泵頭體積小巧，管路接口可按需優化適配。依靠柱塞直接擠壓介質輸送，高壓工況容積損耗極低，流量脈動平緩；適配寬溫、超高壓力潔凈高粘度介質定量輸送，不適用于腐蝕漿料、易燃易爆化學品輸送，廣泛適配化工、電力等高精密高壓工藝場景。

二、性能及核心優點

• 超高容積效率柱塞直接壓縮介質，50MPa高壓工況無介質傳輸損耗，輸送效率穩定；
• 超高計量精度10:1寬調節區間，穩態計量誤差控制在±1%，配比精準可控；
• 超強高壓適配額定最高50MPa輸出壓力，適配各類高壓潔凈高粘度介質輸送；
• 平緩流量輸出可變偏心滑軸結構，往復脈動幅度小，管路沖擊震動更低；
• 緊湊小型機身一體化偏心驅動布局，泵頭體積小，管路連接可靈活優化；
• 寬溫域運行介質適用-10℃~100℃，環境最高耐受40℃，海拔1000m內穩定運行。

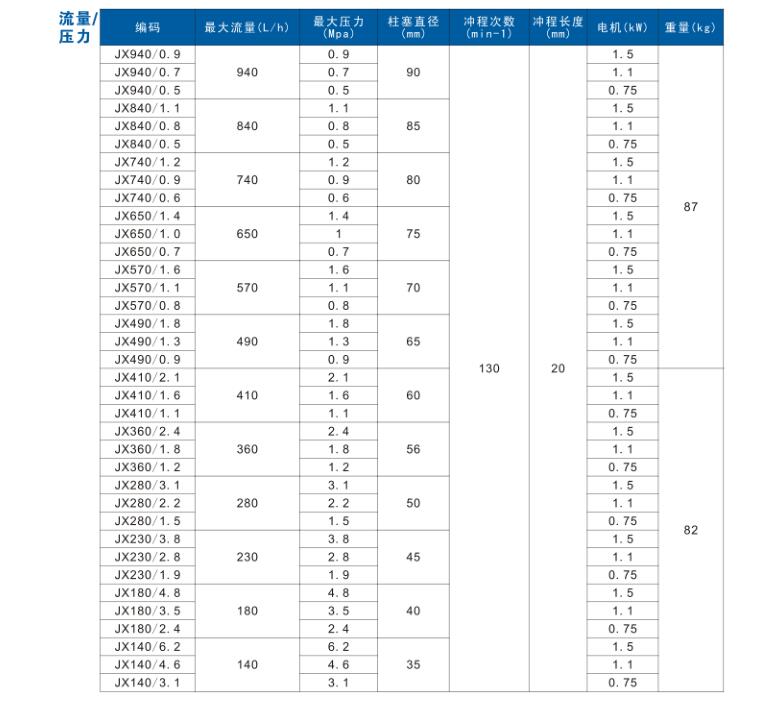

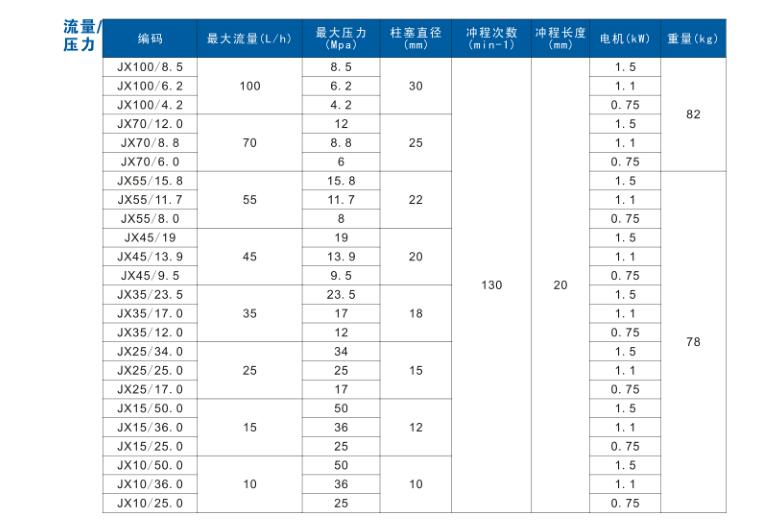

三、完整技術參數

工況運行參數

• 單頭最大輸送流量：940L/h
• 最高額定排出壓力：50MPa
• 流量調節比：10:1（10%~100%沖程可調）
• 穩態計量精度：±1%
• 最大吸入提升高度：2.5m水柱
• 介質適用溫度：-10℃～100℃
• 允許環境溫度：≤40℃
• 適用最高海拔：1000m

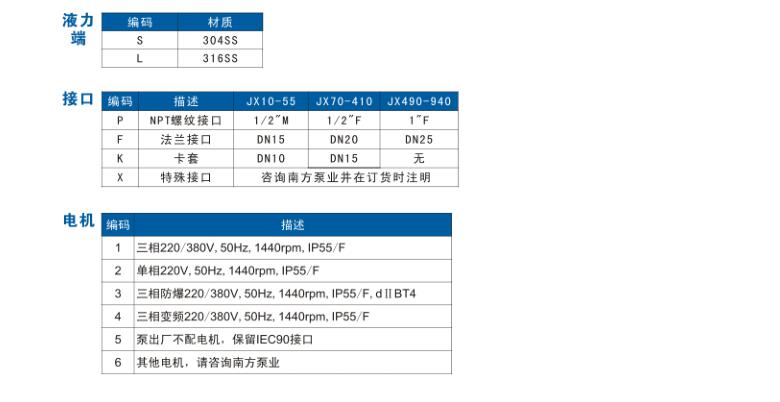

型號編碼釋義

• JX：高壓柱塞計量泵；后綴區分流量規格、泵頭材質、壓力等級

四、整機材質細分

• 不銹鋼泵頭316/304不銹鋼，適配中性、弱腐蝕潔凈油劑、高粘度原料；
• 氟塑料內襯輕度弱酸潔凈介質專用，不可輸送含顆粒漿料；
• 特種合金柱塞耐磨硬質合金，長期50MPa高壓無磨損、密封穩定；
• 密封組件氟橡膠復合填料，適配-10~100℃寬溫介質；
• 傳動部件精密Z形偏心滑軸、重載偏心驅動機構。

五、應用領域

• 石油化工：高壓反應潔凈油劑、高粘度助劑精準定量加注；
• 精細化工：高溫高壓合成潔凈原料、無顆粒試劑輸送；
• 電力行業：高壓鍋爐潔凈藥劑、高純循環介質投加；
• 冶金工業：高壓潔凈潤滑、冷卻油定量供給；
• 醫藥制造：高壓潔凈無菌提純試劑輸送；
• 食品加工：高壓潔凈糖漿、無腐蝕原料定量投送。

六、選型指南

1.介質適配限制

　　本泵禁止輸送腐蝕漿料、含硬質顆粒、易燃易爆化學品，僅適配潔凈無顆粒介質。

2.泵頭材質選型

　　常規潔凈油劑選用不銹鋼；輕度弱酸潔凈介質選用氟塑料內襯泵頭。

3.壓力余量匹配

　　長期工況工作壓力不超過額定85%，預留安全余量，延長柱塞與密封壽命。

4.溫海拔管控

　　介質溫度超過100℃、環境高于40℃、海拔超1000m需定制改造機型。

5.管路配套配件

　　進口加裝精密過濾器，出口配套高壓背壓閥、脈沖阻尼器，穩定計量精度。

七、安裝與維護說明

（一）標準安裝規范

• 整機水平固定重型減震底座，高壓運行降低管路脈動震動；
• 吸水管路短直少彎頭，減少吸入阻力，保證2.5m吸程穩定；
• 進出口采用高壓卡套管路，管道獨立承重，拉力不作用于泵頭接口；
• 介質管路全程潔凈無雜質，前端加裝高精度濾網，防止劃傷柱塞；
• 環境通風散熱，避免陽光直曬，環境溫度控制在40℃以內。

（二）分級日常維護流程

• 每日巡檢：查看柱塞密封滲漏、出口壓力表、運行有無異響震動；
• 月度保養：清洗進口過濾器，校準偏心沖程刻度，檢查填料密封漏液量；
• 季度檢修：拆解進出口單向閥清洗，檢測柱塞表面磨損、更換老化填料；
• 年度大修：全套更換密封填料、閥組配件，校準整機計量精度。

（三）長期停機存放要求

　　停機排空泵腔介質，潔凈溶劑反復沖洗柱塞與流道；室內常溫干燥存放，每月短時空載運行，防止閥球粘連卡死。

八、行業高頻FAQ問答

Q1：JX柱塞泵可以輸送強酸漿料嗎？

　　A：不可以，本機僅適配潔凈無顆粒介質，腐蝕漿料、含顆粒介質易劃傷柱塞造成泄漏。

Q2：計量精度超出±1%是什么原因？

　　A：管路進氣、單向閥密封磨損、缺少背壓阻尼器，排氣清洗閥組后重新標定。

Q3：50MPa高壓長期使用需要留余量嗎？

　　A：建議實際工作壓力≤42MPa，減少柱塞、密封高壓疲勞損耗。

Q4：達不到2.5米自吸高度如何處理？

　　A：抬高儲液罐自灌安裝，縮短吸水管路，排查管路密封不漏氣。

Q5：介質溫度105℃可以直接使用標準JX泵嗎？

　　A：不可以，標準機型最高耐溫100℃，高溫介質需定制耐高溫密封組件。

Q6：柱塞處微量滲漏正常嗎？

　　A：允許微量滴漏，滴量過大代表填料磨損，需壓緊壓帽或更換密封填料。

Q7：出口壓力波動劇烈怎么解決？

　　A：泵出口加裝高壓脈沖阻尼器與背壓閥，穩定管路壓力、削弱脈動。

Q8：環境溫度45℃還能連續運行嗎？

　　A：不能，標準機型環境上限40℃，需增加通風散熱或定制高溫款。

Q9：可以輸送汽油、酒精等易燃介質嗎？

　　A：產品不適用于易燃易爆化學品輸送，需選用防爆專用柱塞泵。

Q10：柱塞泵對比液壓隔膜泵優勢是什么？

　　A：柱塞泵高壓容積效率更高，最高可達50MPa；隔膜泵耐壓上限更低，適合腐蝕介質。
