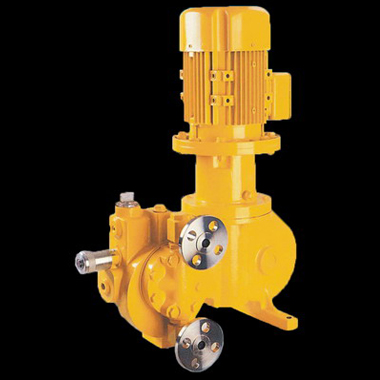

一、產品說明

　　FROY系列為超高壓力液壓隔膜計量泵，采用偏心柱塞驅動搭配精密蝸輪蝸桿傳動結構，整機結構緊湊、占地空間小。傳動底部配置圓錐滾子軸承，可長期承受大負荷高壓工況；內置可調式壓力釋放閥，自動泄壓保護隔膜與泵頭，支持運行、停機雙向調節沖程流量，穩態計量精度達±1%，可選不銹鋼、氟塑料、特種合金多類液力端，適配石化、電力、醫藥等高壓力腐蝕藥劑定量輸送場景。

二、性能及核心優點

• 超高耐壓液壓結構最高218bar輸出壓力，液壓均勻施壓，隔膜受力均衡，使用壽命大幅提升；
• 內置超壓安全泄壓閥管路壓力超標自動釋放，杜絕隔膜、泵頭高壓破裂損壞；
• 重載穩定傳動系統蝸輪蝸桿+底部圓錐滾子軸承組合，大負荷運行無晃動、無卡頓；
• 超高計量精度10:1寬調節區間，穩態計量誤差僅±1%，配比控制精準；
• 全域流量可調設備運轉、停機狀態均可無級調節沖程，操作靈活便捷；
• 多材質液力端選配不銹鋼、氟塑料、特種合金泵頭，適配各類腐蝕化工介質；
• 緊湊型機身設計偏心一體化布局，成套加藥設備狹小空間輕松集成安裝。

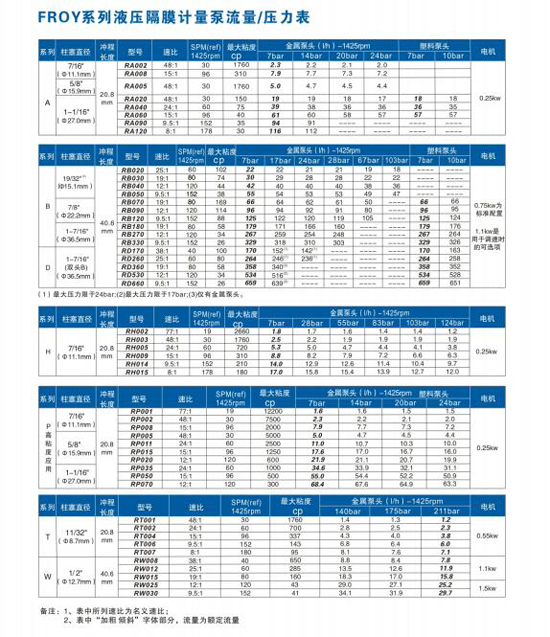

三、完整技術參數

工況運行參數

• 流量區間：2L/h～659L/h
• 最高額定排出壓力：218bar
• 配套電機功率：0.25kW～1.5kW
• 流量調節比：10:1（10%~100%沖程可調）
• 穩態計量精度：±1%
• 最大吸入提升高度：3m水柱
• 適用電源頻率：50Hz/60Hz通用

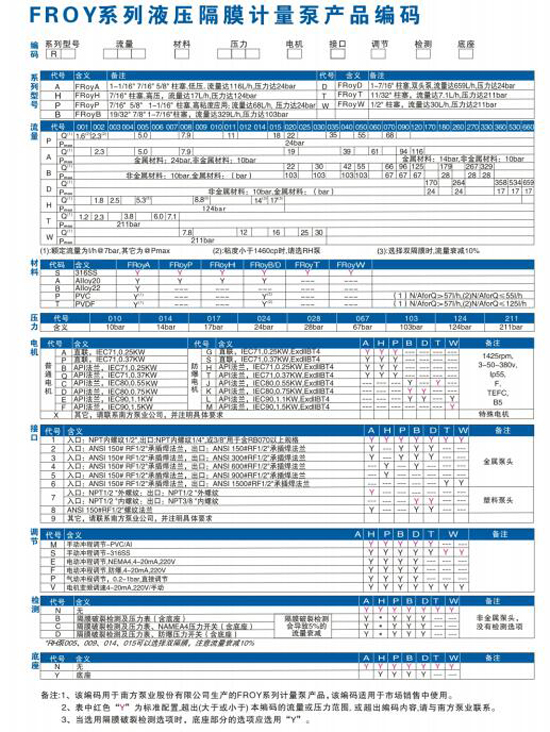

型號編碼釋義

• FROY：超高壓液壓隔膜計量泵；后綴區分流量、功率、液力端材質、壓力等級

四、整機材質細分

• 316不銹鋼泵頭適配中性、含鹽、食品醫藥類常溫藥液；
• PVDF氟塑料泵頭耐濃強酸、強有機溶劑，強腐蝕高壓工況專用；
• 哈氏/合金特種泵頭適配高氯、強氧化劇毒化工介質；
• 隔膜組件多層復合高壓液壓隔膜，抗高壓疲勞、耐介質溶脹；
• 閥組配件碳化鎢高壓閥球，密封性能穩定，長期高壓不內漏；
• 傳動部件高精度蝸輪蝸桿、重載圓錐滾子軸承，長效耐磨。

五、應用領域

• 石油化工/煉油：高壓加氫、反應釜催化劑、腐蝕助劑精準加注；
• 電力冶金：高壓鍋爐、脫硫脫硝高溫高壓藥劑定量投加；
• 醫藥行業：高壓萃取、無菌高壓反應試劑精密輸送；
• 食品工業：高壓防腐添加劑、無菌糖漿定量投送；
• 環保水處理：海水淡化、反滲透高壓阻垢劑、重金屬捕捉劑；
• 科研實驗室：高壓反應裝置微量腐蝕特種藥劑輸送。

六、選型指南

1.泵頭材質選型

　　常規含鹽中性介質選316不銹鋼；濃酸強溶劑選用PVDF；高腐蝕高危工藝選用特種合金泵頭。

2.功率與壓力匹配

　　低壓小流量選0.25kW；中高壓工況選用0.55~0.75kW；接近額定218bar高壓選用1.5kW電機。

3.壓力安全余量

　　長期運行工作壓力建議不超過額定壓力85%，延長隔膜、閥組高壓使用壽命。

4.吸程工況管控

　　最大吸程3m，超過該高度采用自灌式安裝，縮短吸水管路、減少彎頭阻力。

5.管路配套配件

　　進口加裝精密高壓過濾器，出口配套高壓緩沖罐、背壓閥，穩定壓力保障±1%精度。

七、安裝與維護說明

（一）標準安裝規范

• 整機固定重型加厚減震底座，高壓運行減少振動，避免計量精度偏移；
• 吸水管路短直、少彎頭，前置高壓精密濾網，硬質雜質避免磨損高壓閥球；
• 管路全部采用高壓防腐管件，法蘭均勻對角緊固，杜絕高壓介質滲漏；
• 液壓腔預留檢修操作空間，方便補油、排氣、更換隔膜配件；
• 電源匹配50/60Hz標準，高壓工況電氣做好防爆、防水防護。

（二）分級日常維護流程

• 每日巡檢：觀測出口壓力表，查看泵頭、液壓腔有無滲油漏液、異常異響；
• 月度保養：清洗進出口高壓單向閥，檢查液壓油油位，校驗內置泄壓閥壓力；
• 季度檢修：排空液壓腔積氣，校準沖程刻度，檢測隔膜有無細微破損；
• 年度大修：全套更換隔膜、高壓閥球、密封件，更換專用高壓傳動潤滑油并重新標定計量精度。

（三）長期停機存放要求

　　停機徹底排空泵腔腐蝕介質，適配溶劑反復沖洗流道；液壓腔加注標準潤滑油，室內避光干燥存放；每月短時空載運行5分鐘，防止閥球、隔膜粘連卡死。

八、行業高頻FAQ問答

Q1：FROY泵停機狀態可以調節輸送流量嗎？

　　A：支持，偏心沖程調節機構，運行、停機兩種工況均可無級調整輸出流量。

Q2：計量誤差大于±1%是什么故障？

　　A：液壓腔積存空氣、單向閥結垢堵塞、缺少高壓緩沖罐，排氣清洗閥組后重新標定刻度。

Q3：內置泄壓閥還需要外部高壓安全閥嗎？

　　A：常規工藝僅內置閥即可；劇毒、易燃易爆高壓系統建議增設二級泄壓管路雙重防護。

Q4：218bar長期使用需要預留壓力余量嗎？

　　A：建議實際工作壓力≤185bar，降低隔膜、閥組高壓疲勞損耗，延長使用壽命。

Q5：達不到3米自吸高度如何解決？

　　A：抬高儲液罐采用自灌安裝，縮短吸水管路，排查管路法蘭密封是否漏氣。

Q6：不銹鋼泵能輸送濃鹽酸介質嗎？

　　A：不能，氯離子會腐蝕不銹鋼，強酸性高壓工況必須選用PVDF氟塑料泵頭。

Q7：運行流量忽大忽小、管路震動劇烈怎么辦？

　　A：出口加裝高壓脈動緩沖罐，清理堵塞單向閥，底座加裝加厚減震墊。

Q8：液壓腔需要定期排氣補油嗎？

　　A：需要，每月檢查油位，流量波動時打開放氣閥排凈內部積氣，保證計量穩定。

Q9：0.25kW和1.5kW如何區分選用？

　　A：小流量、100bar以內低壓選用0.25kW；大流量、150bar以上超高壓力選用1.5kW。

Q10：液壓隔膜相比機械隔膜優勢是什么？

　　A：液壓均勻分攤壓力，最高耐壓218bar，隔膜不易撕裂，適配超高壓精密投加工況。
