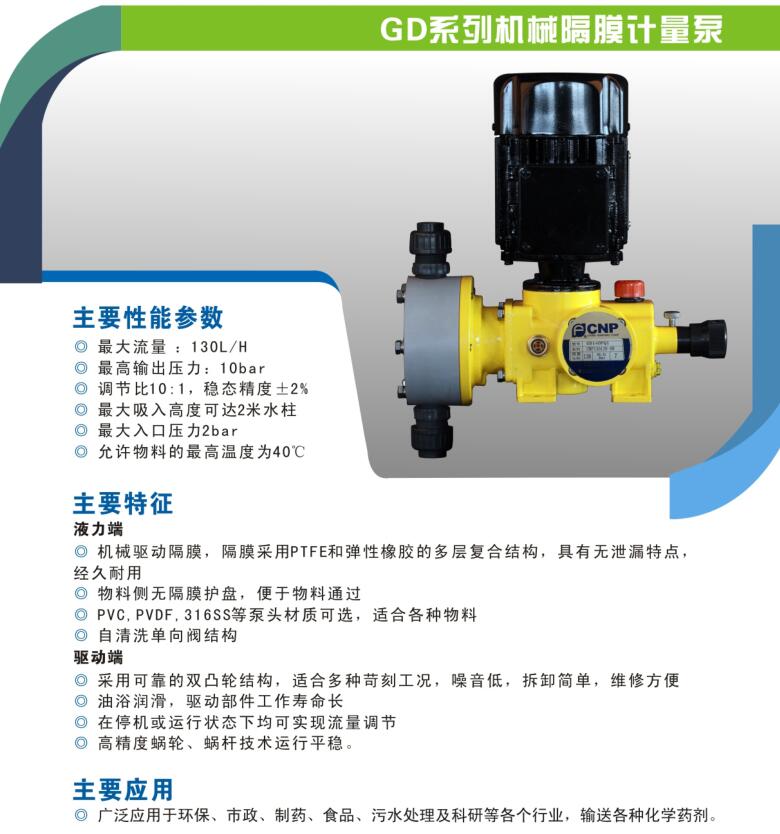

一、產品說明
GD系列小型機械隔膜計量泵采用穩定雙凸輪驅動結構，搭配高精度蝸輪蝸桿傳動，整機運行噪音低、拆裝簡易；傳動腔采用全油浴潤滑設計，大幅延長驅動部件使用壽命。液力端配備PTFE復合多層隔膜，大通流無護盤結構搭配自清洗單向閥，PVC/PVDF/316SS多泵頭可選；支持運行、停機雙向調節流量，適用于小流量化學藥劑精準定量投加，適配環保、醫藥等多行業常規加藥工況。
二、性能及核心優點
- 雙層復合無泄漏隔膜PTFE+彈性橡膠復合材質，耐藥劑腐蝕，全程零滲漏，耐用性強；
- 大通流防堵結構物料側無隔膜護盤，搭配自清洗單向閥，漿料、微量雜質不易卡閥；
- 多防腐泵頭選配PVC、PVDF氟塑料、316不銹鋼三款，適配中性、酸堿各類藥劑；
- 全域流量可調可變沖程機構，開機、停機均可調整輸出流量，操作靈活；
- 平穩低噪傳動高精度蝸輪蝸桿+雙凸輪結構，運行震動小，計量波動低；
- 長效油浴潤滑傳動部件持續油浸防護，減少干摩擦，降低維保頻次；
- 拆裝維護簡便模塊化泵頭設計，無需拆解整機即可更換隔膜、閥組配件；
- 緊湊小型機身0.2kW小功率，占地空間小，小型設備、實驗室加裝便捷。
三、完整技術參數
工況運行參數
- 流量區間：30L/h～130L/h
- 最高額定排出壓力：10bar
- 配套電機功率：0.2kW
- 流量調節比：10:1（10%~100%沖程可調）
- 穩態計量精度：±2%
- 最大吸入提升高度：2m水柱
- 允許最大入口壓力：2bar
- 介質最高耐受溫度：40℃

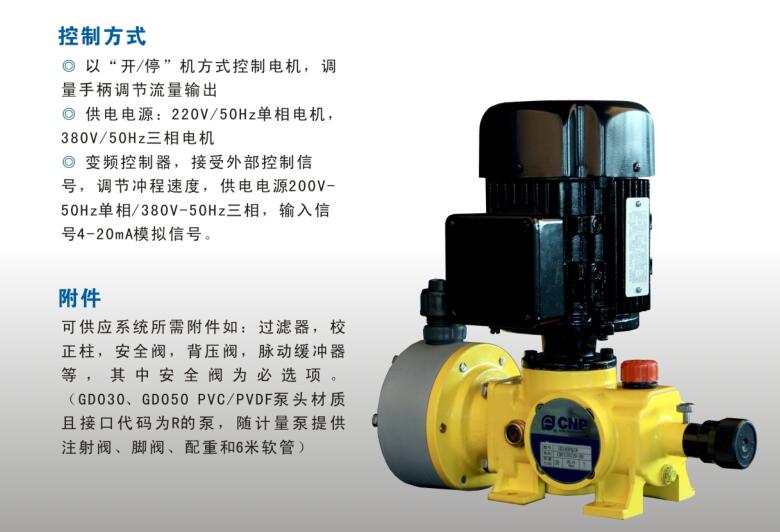

電氣控制參數

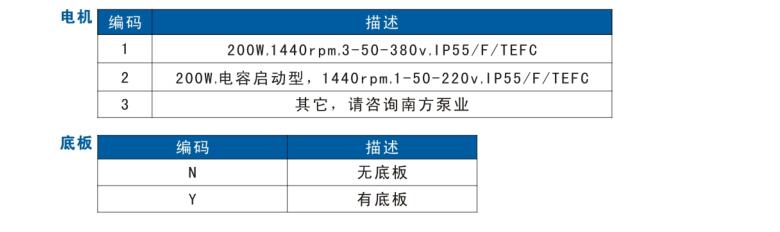

- 供電：220V單相/380V三相，50/60Hz通用
- 可選控制：4-20mA變頻調速、電機啟停開關控制

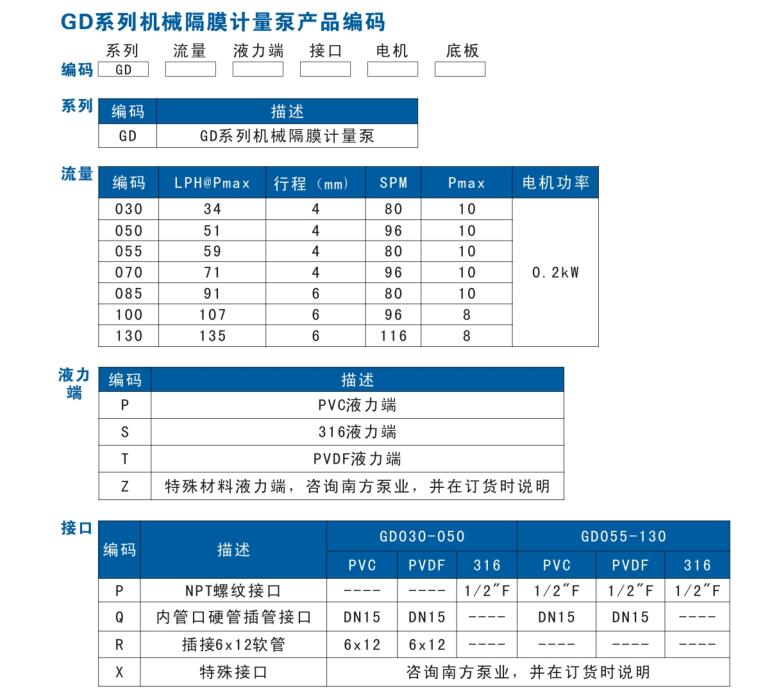

型號編碼釋義
- GD：小型機械隔膜計量泵；后綴數字代表最大流量，后綴字母區分泵頭材質

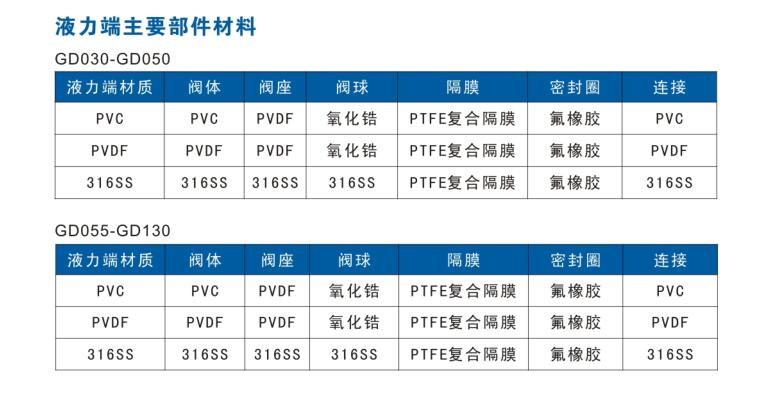

四、整機材質細分
- PVC泵頭適配中性清水、低腐蝕水處理藥劑，性價比高；
- PVDF氟塑料泵頭耐濃酸、有機溶劑，強腐蝕化工藥劑專用；
- 316不銹鋼泵頭食品、醫藥、含鹽藥液，衛生防腐場景；
- 隔膜組件PTFE+橡膠多層復合隔膜，耐介質溶脹、抗撕裂；
- 閥組配件氧化鋯/316不銹鋼閥球，PTFE密封墊圈；
- 傳動部件雙凸輪、高精度蝸輪蝸桿，油浴潤滑腔體。
五、應用領域
- 環保水處理：污水、自來水消毒混凝劑、阻垢劑微量投加；
- 市政工程：泳池PH調節劑、循環水緩蝕劑定量輸送；
- 制藥行業：無菌藥液、提取試劑精準配比加注；
- 食品加工：食品防腐劑、糖漿添加劑定量投送；
- 精細化工：弱酸弱堿助劑、實驗室試劑輸送；
- 海水淡化：反滲透阻垢劑、清洗藥劑小流量添加。
六、選型指南
1.泵頭材質選型
常規水處理選PVC；強酸溶劑選用PVDF；食品醫藥含鹽介質選用316不銹鋼。
2.流量壓力匹配
實際工況預留10%流量、15%壓力余量，70%-90%沖程區間計量精度最佳。
3.介質溫度限制
介質溫度不可超過40℃，高溫藥液更換高溫專用計量泵。
4.吸程與入口壓力
吸程超過2m縮短管路、抬高藥罐；入口壓力不可超過2bar，避免損壞隔膜。
5.配套配件選型
管路標配背壓閥、脈動緩沖罐、進口過濾器，保障±2%穩定計量精度。
七、安裝與維護說明
（一）標準安裝規范
- 整機水平固定小型減震底座，減少振動干擾計量精度；
- 進口管路加裝Y型精密過濾器，攔截雜質防止單向閥堵塞；
- 出口配套背壓閥、緩沖罐，削弱流量脈動，穩定管路壓力；
- 氣液管路選用對應防腐材質，螺紋纏繞防腐生料帶密封防滲漏；
- 變頻控制信號線屏蔽敷設，遠離動力電纜避免信號干擾。
- 介質入口壓力控制在2bar以內，超壓需加裝減壓管路。
（二）分級日常維護流程
- 每日巡檢：查看管路有無滲漏、泵體異響，核對投加流量是否穩定；
- 月度保養：清洗進出口單向閥與過濾器，檢查減速機潤滑油油位；
- 季度檢修：校準沖程刻度，檢測隔膜、密封件有無老化破損；
- 年度大修：全套更換隔膜、閥球、密封，更換減速機專用潤滑油并重新標定精度。
（三）長期停機存放要求
停機排空泵腔藥液，清水反復沖洗流道；減速機保持標準油位，室內干燥避光存放；每月短時空載運行5分鐘，防止閥球、隔膜粘滯卡死。
八、行業高頻FAQ問答
Q1：GD泵停機狀態可以調節輸送流量嗎？
A：可以，可變沖程調節機構，運行、停機兩種工況均可無級調整輸出流量。
Q2：計量誤差超過±2%是什么原因？
A：管路進氣、單向閥結垢、缺少背壓緩沖罐，清洗配件后重新標定刻度。
Q3：PVC泵頭能輸送濃鹽酸嗎？
A：不能，濃酸腐蝕PVC，強腐蝕介質必須更換PVDF氟塑料泵頭。
Q4：2米自吸高度達不到如何解決？
A：縮短吸入管路、減少?gòu)濐^，抬高藥罐采用自灌式安裝，檢查管路密封不漏氣。
Q5：介質溫度45℃還能使用GD泵嗎？
A：不可，額定最高介質溫度40℃，高溫會加速隔膜溶脹破損。
Q6：入口壓力超過2bar會損壞泵嗎？
A：會，高壓會擠壓隔膜造成變形泄漏，前端需加裝減壓閥泄壓。
Q7：?jiǎn)蜗蜷y頻繁堵塞怎么處理？
A：進口增設精密過濾器，定期清理濾網，高雜質漿料選用大口徑泵頭。
Q8：減速機潤滑油多久更換一次？
A：連續加藥工況半年更換，間歇使用12個月更換專用潤滑機油。
Q9：雙凸輪結構相比普通偏心輪有什么優勢？
A：運行噪音更低、往復動作更平穩，長期使用磨損更小，適合24小時連續加藥。
Q10：0.2kW功率適合哪些場景？
A：小型污水站、實驗室、小型泳池、單套純水設備微量藥劑投加。
