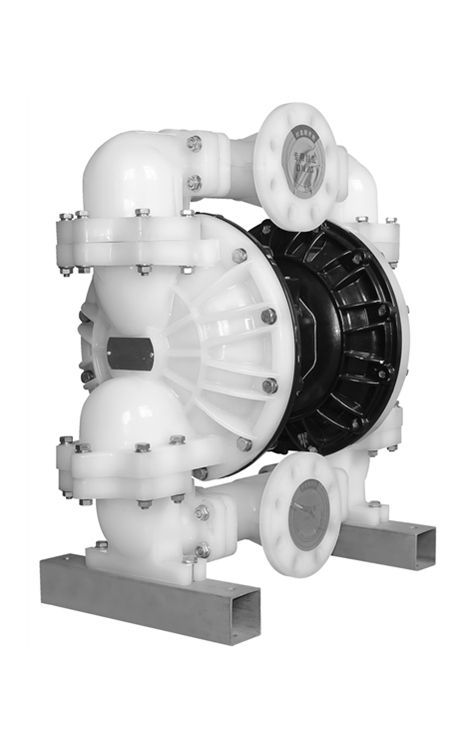

一、產品說明

　　該款為3寸雙頭大流量塑料氣動隔膜泵，采用雙頭獨立流道結構，可單泵獨立輸送，也可同步向兩處供料或輸送兩種不同介質，雙頭流量均可單獨調節，總流量可翻倍，空間利用率與性?xún)r(jià)比突出。采用機械驅動隔膜設計，物料側無護盤結構，搭配自清洗單向閥，大通道可順暢通過固體顆粒；配備可變偏心流量調節機構，停機、運行狀態均可調節流量，油浴潤滑驅動組件，整機壽命更長。氣路搭載三向先導不粘換向閥，標配氣源過濾，PP標準泵頭，可升級PVDF、316不銹鋼材質，適配強腐蝕、高顆粒苛刻輸送工況。

二、性能及核心優點

• 雙頭多功能輸送結構可單/雙路獨立出料，同步輸送兩種介質，流量可調且可翻倍，一臺替代兩臺，節省安裝空間；
• 大通道無護盤流道物料側無隔膜護盤，配合自清洗單向閥，不易堵塞，大顆粒物料通過率高；
• 全域流量調節設計可變偏心機構，開機、停機狀態均可自由調整流量，流量脈動平緩穩定；
• 長效油浴潤滑驅動驅動部件浸泡潤滑油，減少干磨損耗，整機使用壽命大幅提升；
• 防粘三向先導換向閥氣路配件無需拆解液腔即可更換，鋁件雙層防腐涂層抵御臟壓縮空氣；
• 一體式同心換向軸同軸度高，往復動作流暢無卡頓異響；
• 內置氣源過濾裝置隔絕粉塵雜質，保護空氣馬達，降低內部磨損；
• 雙材質導向塊可選陶瓷適配高磨損漿料，不銹鋼適配常規腐蝕液體；
• 無螺釘活塞結構拆裝無需專用工具，外置空氣馬達檢修便捷；
• 少活動件+通用氣閥整機活動零部件少，單款換向閥適配多規格，備件通用；
• 長效質保保障空氣閥15年質保，塑料泵體5年質保，長期使用成本更低。

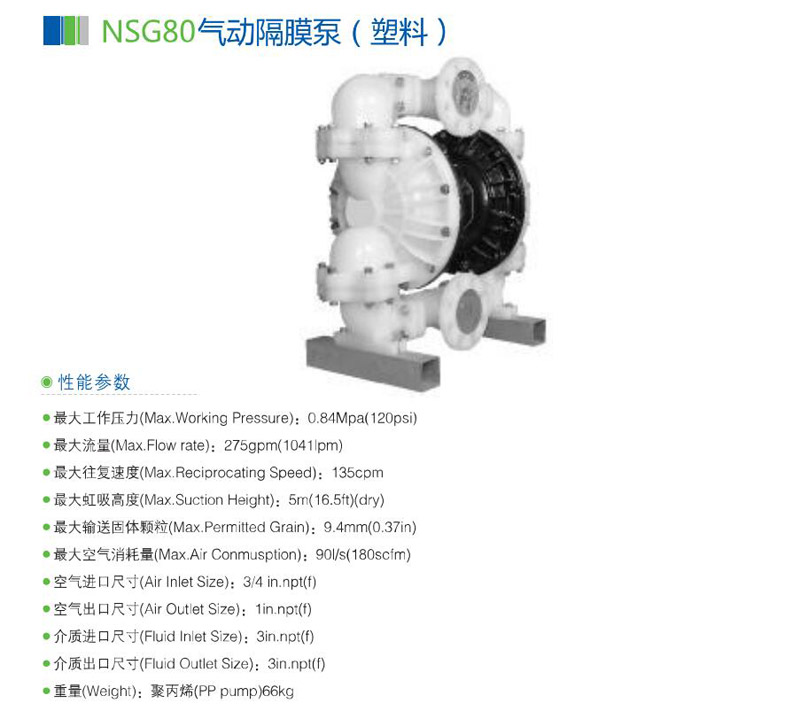

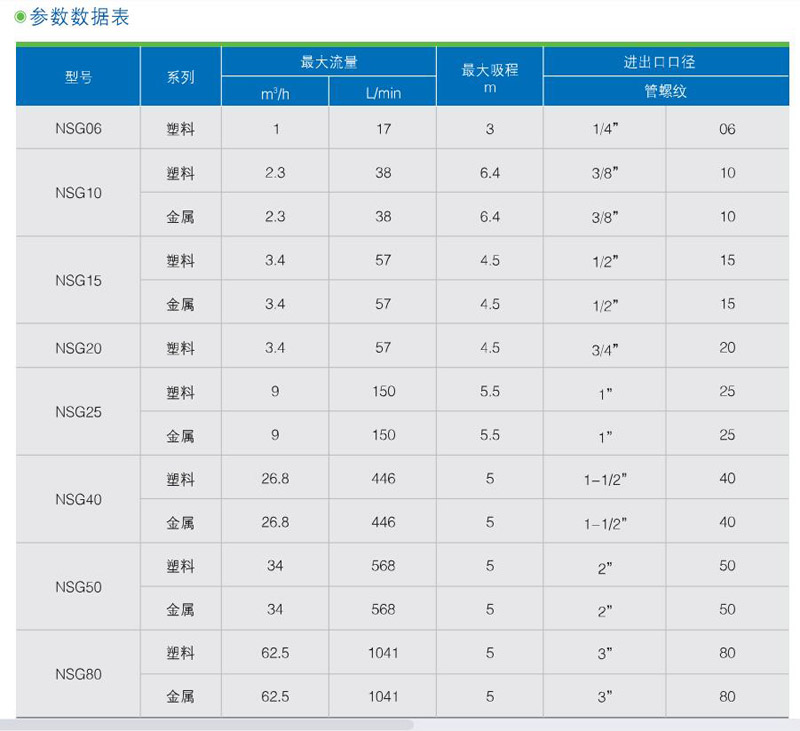

三、完整技術參數

工況運行參數

• 最大流量：275gpm
• 最大往復速度：135cpm
• 最大自吸虹吸高度：5m
• 可通過固體顆粒最大直徑：9.4mm
• 最大空氣消耗量：901L/S

管路螺紋規格

• 空氣進口：3/4in.npt
• 空氣出口：1in.npt
• 介質進口/出口：3in.npt

整機自重參數

• 聚丙烯PP泵體機型：66kg

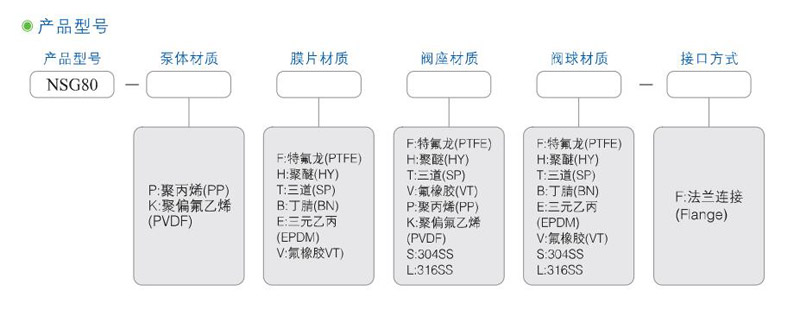

型號編碼釋義

• 3寸雙頭氣動隔膜泵；PP為標準聚丙烯材質，可更換PVDF、316SS過流部件

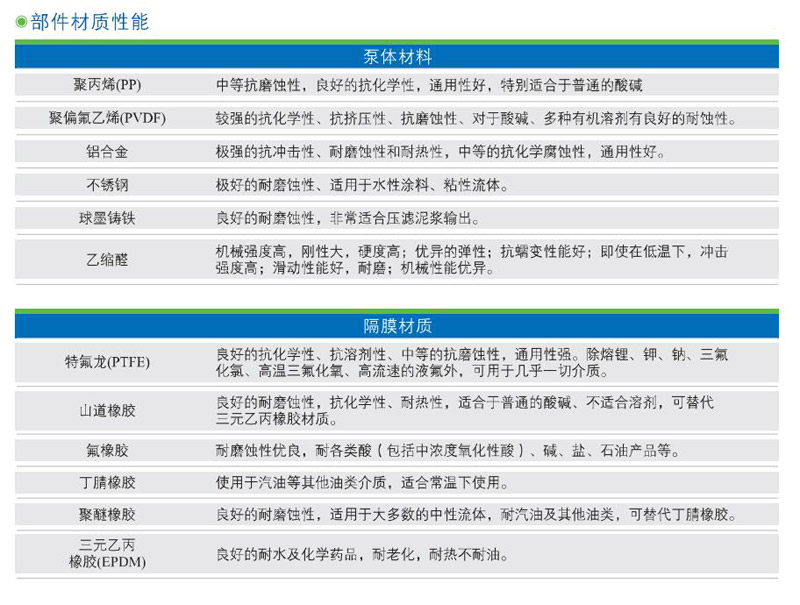

四、整機材質細分

• 聚丙烯PP標準款耐弱酸、中性藥液、污水，自重適中，常規防腐輸送標配；
• PVDF氟塑料升級款耐濃強酸、強有機溶劑，化工強腐蝕工況專用；
• 316不銹鋼定制款食品、醫藥、含鹽介質輸送，衛生耐腐蝕；
• 氣路核心組件一體式換向軸、三向先導閥，鋁件陽極氧化+環氧防腐涂層；
• 耐磨導向配件陶瓷、不銹鋼兩種導向塊，根據介質磨損強度選配；
• 結構輔件無螺釘卡扣活塞，外置空氣馬達殼體采用高強度工程塑料。

五、應用領域

• 精細化工：酸堿溶劑、電鍍液、高顆粒腐蝕漿料雙通道輸送；
• 環保水處理：污泥漿、絮凝劑、多管路污水同步轉運；
• 涂料油墨：雙組份油漆、色漿同步輸送、循環供料；
• 陶瓷建材：高顆粒釉漿、石膏漿料大流量雙通道輸送；
• 醫藥輕工：雙原料藥液、提取液同步加料輸送；
• 表面處理：多條酸洗、磷化生產線同步供液。

六、選型指南

1.泵頭材質選型

　　弱酸、中性漿料選用PP標準款；濃酸、強溶劑選PVDF；食品醫藥含鹽介質選用316不銹鋼。

2.雙頭功能選型

　　單管路輸送可單頭運行；兩條產線同步送料、兩種介質分開輸送選用雙頭同步模式。

3.介質顆粒限制

　　固體顆粒不超9.4mm，超大雜質前端增設粗濾器，防止閥球卡滯。

4.氣源配套要求

　　壓縮空氣干燥潔凈，前端配氣源三聯件，與本機過濾器雙重防護氣閥組件。

5.流量調節選型

　　需頻繁啟停調流量的產線優先本款，停機亦可調偏心機構改變輸送流量。

七、安裝與維護說明

（一）標準安裝規范

• 整機固定厚重剛性底座，3寸大管路獨立承重，管道拉力不作用泵體塑料螺紋；
• 氣源先接調壓過濾三聯件，再接入3/4寸進氣口，保障供氣潔凈干燥；
• 介質進口加裝大孔徑濾網，攔截＞9.4mm固體，保護單向閥與隔膜；
• 氣、介質螺紋纏繞防腐生料帶密封，杜絕漏氣、腐蝕性介質滲漏；
• 雙頭兩路管路分別加裝獨立閘閥、單向閥，兩路介質互不串流干擾；
• 易燃易爆介質輸送時整機可靠接地，消除靜電防爆隱患；
• 外置空氣馬達預留充足檢修空間，更換氣閥無需拆解介質管路。

（二）分級日常維護流程

• 每日巡檢：觀察雙頭流量是否均衡，檢查氣口、法蘭有無滲漏、異響；
• 月度保養：清洗氣源過濾器，檢查導向塊、自清洗單向閥磨損堵塞；
• 季度檢修：無需拆解液腔即可更換換向閥配件，檢測隔膜、油浴潤滑油狀態；
• 年度大修：完整拆解雙頭液腔沖洗沉淀，全套更換隔膜、密封、閥球易損件，更換驅動潤滑油。

（三）長期停機存放要求

　　停機排空雙頭腔腐蝕介質，清水多次沖洗兩路流道；排空氣路積水干燥存放；每月短時通氣試運行，防止換向閥、單向閥粘滯卡死。

八、行業高頻FAQ問答

Q1：雙頭泵兩路可以輸送完全不同的兩種介質嗎？

　　A：可以，雙頭獨立流道互不互通，兩路流量單獨調節，適合雙原料同步加料。

Q2：更換換向閥配件需要拆開液體腔嗎？

　　A：不需要，三向先導獨立氣路，單獨拆裝氣閥組件，不用拆解雙頭介質腔體。

Q3：停機狀態下能調節輸送流量嗎？

　　A：可以，可變偏心機構支持開機、停機兩種狀態調節，流量調節范圍寬。

Q4：這款泵最大能通過多大固體顆粒？

　　A：最大9.4mm顆粒，超尺寸雜質會卡住自清洗單向閥造成斷流。

Q5：PP泵體可以輸送濃鹽酸嗎？

　　A：不可以，濃強酸腐蝕PP，強腐蝕工況必須更換PVDF泵頭。

Q6：陶瓷和不銹鋼導向塊怎么選？

　　A：高泥沙高磨損漿料選陶瓷；常規弱腐蝕液體選用不銹鋼導向塊。

Q7：雙頭流量不一致是什么故障？

　　A：其中一路單向閥堵塞、偏心調節刻度不一致，分別清理、校準偏心機構即可。

Q8：油浴潤滑需要多久更換一次潤滑油？

　　A：連續工況6個月更換一次，間歇工況12個月更換。

Q9：氣源含水量大會損壞氣閥嗎？

　　A：會銹蝕換向軸閥芯，氣源前端必須配套干燥過濾設備。

Q10：兩路介質壓力不同會互相串料嗎？

　　A：不會，兩路獨立自清洗單向閥隔絕回流，搭配獨立管路止回閥杜絕串料。
