一、產品說明

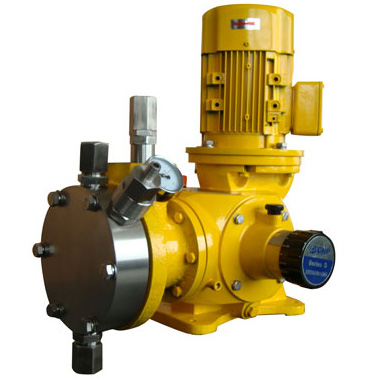

　　GH高壓液壓隔膜計量泵采用蝸輪蝸桿傳動結構，依靠柱塞液壓驅動隔膜，適配40bar高壓定量投加工況；泵頭內置可調泄壓閥，超壓自動泄壓保護隔膜與泵體。標配隔膜護盤延長膜片壽命，可選雙隔膜壓力檢漏報警裝置，液力端多防腐材質可選，運行、停機均可無級調節沖程，機身緊湊占地小，適配化工、制藥、水處理各類腐蝕性藥劑高壓輸送。

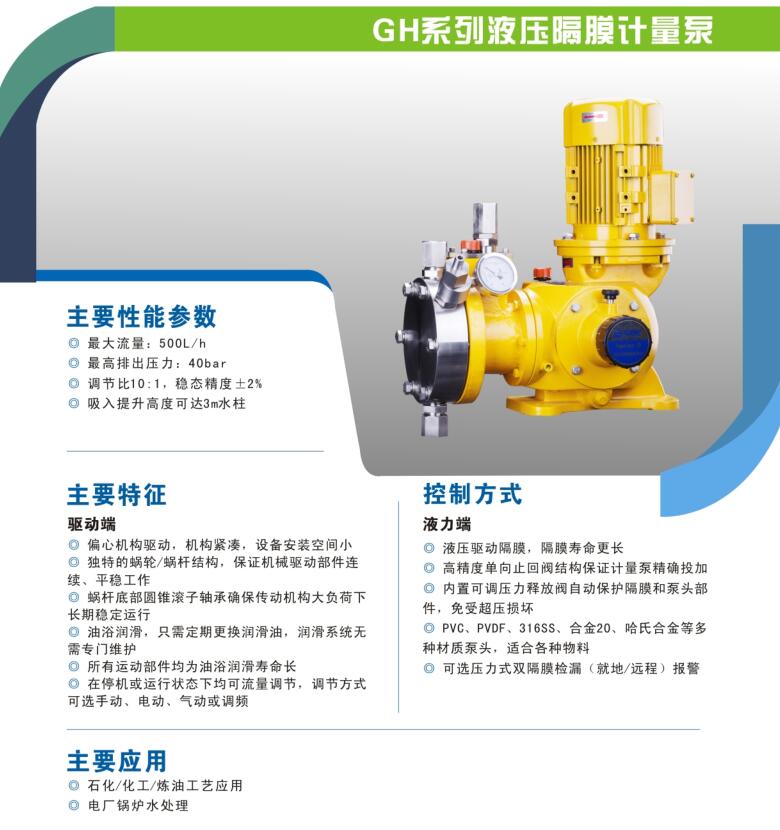

二、性能及核心優點

• 高壓液壓驅動設計蝸輪蝸桿柱塞傳動，最高承壓40bar，滿足高壓藥劑精準投加需求；
• 內置超壓安全閥可調壓力釋放結構，管路超壓自動泄壓，避免隔膜、泵頭破損；
• 帶護盤長效隔膜隔膜護盤均勻分散應力，大幅延長隔膜使用壽命，降低更換頻次；
• 全域流量調節運行、停機均可調節沖程，10%-100%寬調節區間，穩態精度±2%；
• 多防腐液力端不銹鋼、氟塑料等材質可選，適配酸堿、鹽類各類腐蝕介質；
• 雙隔膜檢漏選配壓力式報警模塊，就地遠程監測隔膜破損，高危工況更安全；
• 緊湊小型機身整機體積小巧，一體化結構，設備間狹小空間易安裝；
• 堅固低維護結構傳動部件耐磨耐用，標準化配件，長期維保成本更低。

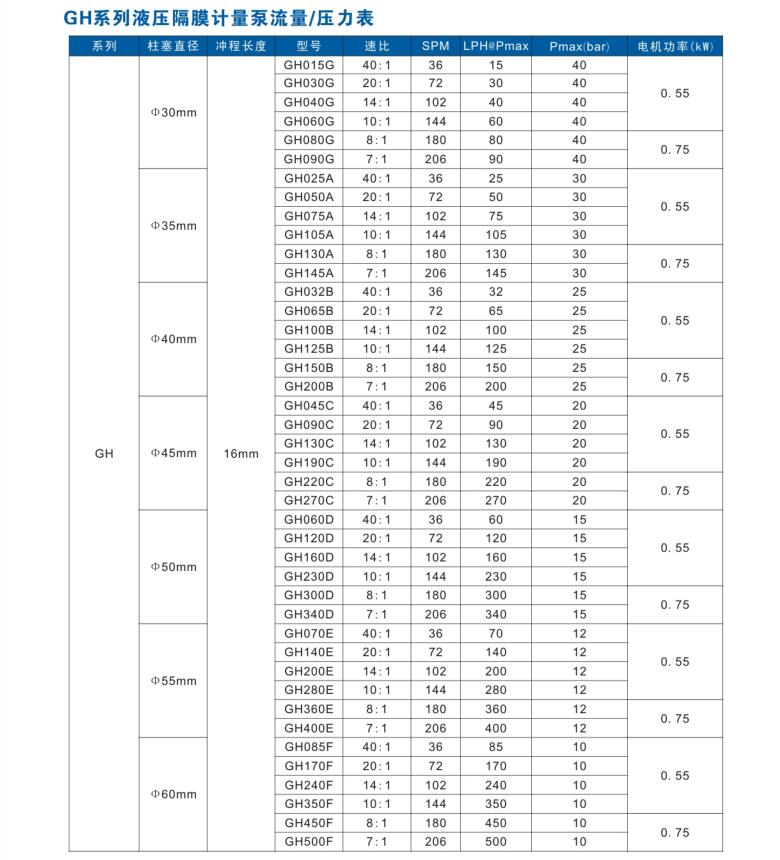

三、完整技術參數

工況運行參數

• 流量區間：15L/h～500L/h
• 最高額定排出壓力：40bar
• 配套電機功率：0.55kW / 0.75kW
• 流量調節比：10:1（10%~100%沖程可調）
• 穩態計量精度：±2%
• 最大吸入提升高度：3m水柱
• 允許最大入口壓力：2bar
• 標準介質溫度：≤40℃；特種泵頭最高120℃
• 適用電源頻率：50Hz/60Hz通用

型號編碼釋義

• GH：高壓液壓隔膜計量泵；后綴區分流量、功率、泵頭材質、是否帶雙隔膜報警

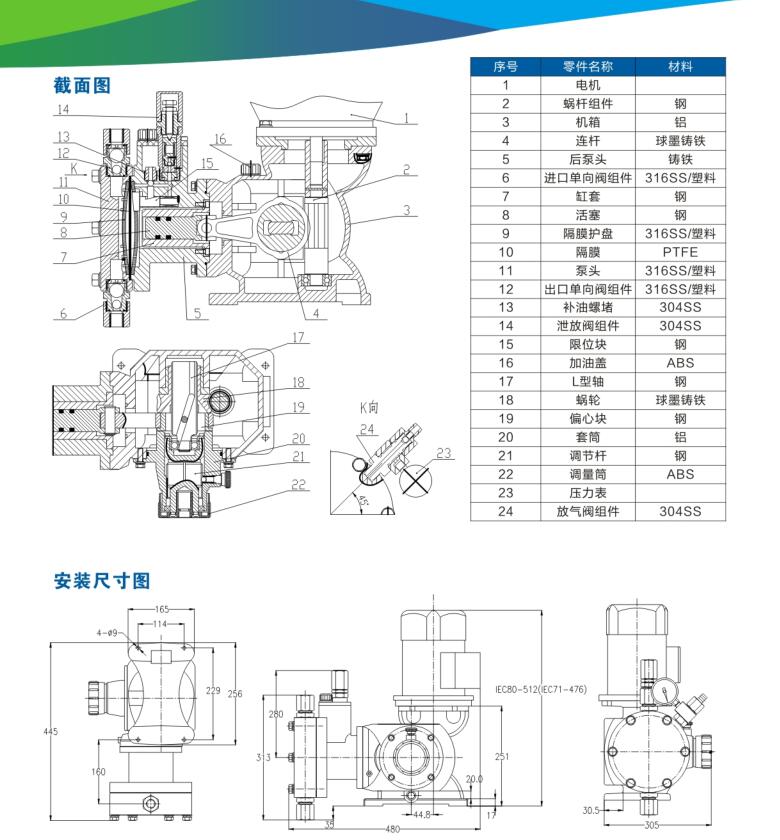

四、整機材質細分

• 不銹鋼泵頭適配中性藥液、含鹽水處理藥劑、食品添加劑；
• 氟塑料(PVDF)泵頭耐濃強酸、強有機溶劑，強腐蝕高壓工況專用；
• 高溫特種材質適配40-120℃高溫介質，換熱、高溫反應釜藥劑輸送；
• 隔膜組件多層PTFE復合隔膜，配套金屬護盤，抗高壓疲勞撕裂；
• 閥組配件碳化鎢/陶瓷閥球，高壓下耐磨、密封不內漏；
• 傳動部件高精度蝸輪蝸桿、液壓柱塞，全封閉油浴潤滑腔體。

五、應用領域

• 精細化工：高壓反應釜酸堿催化劑、有機溶劑精準配比投加；
• 環保水處理：反滲透、海水淡化高壓阻垢劑、中和藥劑輸送；
• 制藥行業：高壓萃取試劑、無菌藥液定量加注；
• 食品工業：高溫糖漿、防腐助劑高壓定量投送；
• 市政污水：高壓管道絮凝劑、重金屬捕捉劑加注；
• 科研實驗室：高壓小型反應設備微量腐蝕藥劑輸送。

六、選型指南

1.泵頭材質選型

　　常規40℃以內中性介質選不銹鋼；濃酸強溶劑選PVDF；介質超40℃選用高溫特種泵頭。

2.壓力與功率匹配

　　長期工況壓力預留15%余量，低壓小流量選0.55kW，大流量高壓選用0.75kW機型。

3.雙隔膜報警選配

　　有毒、易燃易爆高危藥劑必須選配雙隔膜壓力報警裝置，常規清水藥劑可選基礎單隔膜款。

4.吸程與入口壓力限制

　　吸程不超3m，入口壓力控制在2bar以內，超壓前端加裝減壓閥保護液壓系統。

5.配套管路配件

　　進口配精密過濾器，出口配套高壓緩沖罐，穩定壓力，保障±2%計量精度。

七、安裝與維護說明

（一）標準安裝規范

• 整機水平固定重型減震底座，高壓運行減少振動，避免計量偏差；
• 吸水管短直少彎頭，前置精密濾網，防止雜質磨損高壓閥球；
• 出口配套高壓緩沖罐，削弱壓力脈動，穩定管路輸出壓力；
• 管路采用高壓防腐管件，螺紋纏繞耐高壓生料帶，杜絕滲漏；
• 雙隔膜報警款信號線屏蔽敷設，遠離動力電纜，避免誤報警；
• 介質溫度超40℃管路配套保溫隔熱配件，保護隔膜密封件。

（二）分級日常維護流程

• 每日巡檢：查看壓力表、報警信號，檢查泵頭、液壓端有無滲漏異響；
• 月度保養：清洗進出口單向閥、進口濾網，檢查液壓油油位，校準泄壓閥壓力；
• 季度檢修：排氣液壓腔積氣，檢測隔膜完好度，校驗流量沖程刻度；
• 年度大修：全套更換隔膜、閥球、密封件，更換蝸輪蝸桿專用潤滑油，整機重新標定精度。

（三）長期停機存放要求

　　停機排空泵腔腐蝕性介質，適配溶劑反復沖洗流道；液壓腔保持標準油位，室內干燥避光存放；每月短時空載運行5分鐘，防止閥球、隔膜粘連卡死。

八、行業高頻FAQ問答

Q1：GH泵停機狀態可以調節輸送流量嗎？

　　A：可以，可變偏心沖程機構，運行、停機兩種工況均可無級調節輸出流量。

Q2：計量誤差超過±2%是什么原因？

　　A：液壓腔積氣、單向閥卡堵、缺少高壓緩沖罐，排氣清洗閥組后重新標定刻度。

Q3：內置安全閥還需要外部泄壓管路嗎？

　　A：常規工況無需加裝；易燃易爆、劇毒高危工藝建議增設二級泄壓管路雙重防護。

Q4：雙隔膜報警頻繁觸發是什么故障？

　　A：隔膜老化破損、閥球卡滯超壓、報警線路短路，停機拆解更換隔膜并校驗泄壓閥。

Q5：40bar高壓工況需要留壓力余量嗎？

　　A：建議實際工作壓力不高于34bar，延長隔膜、高壓閥組使用壽命。

Q6：介質溫度100℃可以直接使用標準GH泵嗎？

　　A：不可以，需選用耐高溫特種泵頭，標準款最高耐受40℃介質。

Q7：最大3米自吸高度達不到如何處理？

　　A：縮短吸水管路、減少彎頭，抬高儲液罐采用自灌式安裝，檢查管路無漏氣。

Q8：入口壓力超過2bar會損壞泵嗎？

　　A：會擠壓液壓隔膜造成變形泄漏，前端管路必須加裝減壓閥泄壓。

Q9：帶護盤隔膜相比普通隔膜優勢是什么？

　　A：液壓壓力均勻分散，無局部應力集中，高壓工況下隔膜使用壽命提升一倍以上。

Q10：0.55kW和0.75kW該怎么選？

　　A：流量≤250L/h選0.55kW；250-500L/h大流量高壓工況選用0.75kW電機。
