一、產品說明

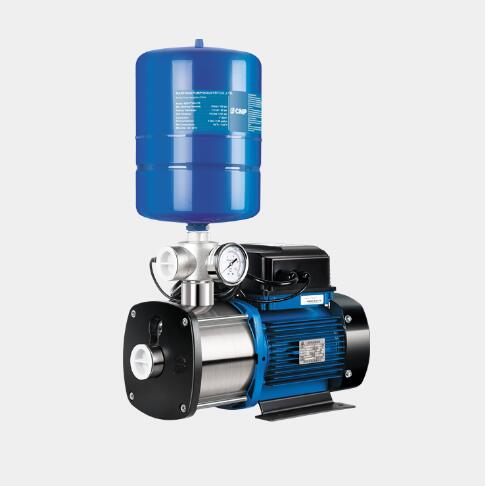

　　南方CHME為一體式臥式智能恒壓變頻成套機組，搭載CHM輕型臥式多級泵本體，融合變頻調速與全自動控制技術。整機標準化集成變頻控制器、壓力傳感器、穩壓壓力罐、五通止回閥、軸向抗震壓力表全套配件，出廠成套無需額外加裝控制組件。泵體過流件采用不銹鋼沖壓成型，臥式橫向布局體積小巧，可根據實時用水量自動調速穩壓，適配生活、工業小型恒壓水循環，運行穩定低噪、耐腐蝕、拆裝維護便捷。

二、性能及核心優點

• 全自動變頻恒壓流量變化自動調節轉速，管路水壓全程恒定，用水啟停無需人工操作；
• 高效節能省電低流量低頻運行，相比工頻定頻水泵大幅降低空載與輕載能耗；
• 不銹鋼耐腐蝕衛生304/316全不銹鋼過流部件，不污染水體，適配清水、輕度中性介質；
• 臥式緊湊輕量化橫向結構占地小，機箱、設備間狹小空間均可放置；
• 運行低噪音加長軸直聯電機+動平衡葉輪，震動微弱，居家、車間靜音適配；
• 多重電控防護控制器內置缺水、過載、過熱、缺相、過流自動停機保護；
• 成套標準化配置壓力罐、壓力表、五通閥、傳感器整機配齊，現場直接接管使用。

三、完整技術參數

基礎運行參數

• 流量區間：0.8m3/h～17m3/h
• 揚程區間：6.5m～62.5m
• 配套功率：0.37kW～2.2kW
• 介質溫度：常溫款-15℃～70℃，熱水定制款-15℃～105℃
• 輸入電源：單相220V 50/60Hz
• 可調壓力范圍：1～6bar，面板自定義設定壓力值
• 電機防護：IP55全封閉風冷電機，F級絕緣
• 介質要求：潔凈清水、PH5~9輕度中性無腐蝕液體，無硬質顆粒
• 環境條件：海拔≤1000m，環境溫度0~40℃，機房通風干燥
• 標準接口：G1管螺紋進出口，小型管路快速對接

型號編碼釋義（示例CHME5-4）

• CHME：臥式智能變頻恒壓成套泵；CHM為基礎臥式多級泵本體
• 5：單級額定流量5m3/h；4：葉輪級數，級數越高最大揚程越高

四、整機材質細分

• 標準304不銹鋼款葉輪、泵筒、進出水口、五通閥全部304不銹鋼，適配生活供水、常溫工業水循環；
• 316L升級款全套過流件更換316不銹鋼，耐受微量氯離子、輕度弱酸介質，適配電鍍、高溫鍋爐給水；
• 密封配件標配氟橡膠密封；70~105℃熱水工況更換耐高溫特種氟橡膠密封；
• 成套輔件壓力罐防腐涂層，壓力表抗震外殼，控制器阻燃殼體，緊固件不銹鋼材質。

五、應用領域

• 生活用水循環：別墅、公寓全屋恒壓增壓、家用熱水循環；
• 增壓恒壓供水：小型泵房、商鋪、小型樓宇穩壓補水；
• 鍋爐給水：小型熱水鍋爐、換熱機組恒溫補水輸送；
• 工業水循環：機床冷卻、小型設備閉式循環、純水設備增壓。

六、CHME、CDMF、CDMFG型號對比表格

七、選型指南

1.流量揚程選型要點

系統峰值流量0.8~17m3/h優先選用CHME；總揚程按垂直高度+管路損耗計算，家用細管路預留10%余量，防止濾網結垢壓力不足。

2.安裝空間選擇

設備機箱、工作臺橫向狹小空間選CHME臥式成套；機房立式管道直連、大流量供水選用CDMF；介質長期超120℃選用CDMFG高溫泵。

3.材質匹配規則

普通生活清水選304標準CHME；鍋爐高溫、微量含鹽介質升級316L不銹鋼款；濃強腐蝕介質不可選用。

4.溫度匹配規則

≤70℃常溫用水用標配密封；70~105℃鍋爐熱水必須選配耐高溫機械密封組件。

5.變頻成套優勢

無需單獨采購變頻器、壓力罐、傳感器，CHME整機成套發貨，現場僅對接進出水管，縮短安裝調試周期。

八、安裝與維護說明

（一）標準安裝規范

• 整機水平放置平整底座，底部加裝橡膠減震墊，減少機組共振噪音；
• 區分軸向進水、徑向出水，進水管路短直少彎頭，避免管路積氣造成壓力波動；
• 進水前端配套40目小型Y過濾器，攔截泥沙雜質，防止劃傷薄壁不銹鋼葉輪；
• 全系非自吸泵，進水側必須保持持續正壓液位，嚴禁空轉干磨，開機前排空泵腔空氣；
• 控制器、電機可靠接地，控制柜預留通風間隙，禁止封閉遮擋造成過熱跳閘；
• 壓力傳感器安裝在管路穩壓末端，不可靠近泵出口，避免壓力采集數據失真。

（二）分級日常維護流程

• 每日巡檢：查看控制器壓力顯示、泵體有無滲水，電機外殼溫度≤75℃，運行無異常異響；
• 月度保養：清洗進水過濾器，緊固管路螺紋、地腳螺栓，檢查壓力表讀數是否精準；
• 季度檢修：拆解泵頭檢查機械密封老化，清理葉輪水垢，校準壓力傳感器數值；
• 年度大修：整套更換氟橡膠密封，疏通壓力罐連接管路，檢測變頻器散熱風扇積灰。

（三）長期停機存放要求

停機超過15天，排空泵腔與壓力罐內部介質，清水沖洗不銹鋼流道后干燥存放；輸送高溫腐蝕性水體需多次沖洗；冬季環境低于0℃完全放空全部積水防凍裂；長期斷電斷開總電源，防止控制器電路板受潮損壞。

九、行業高頻FAQ問答

Q1：CHME和CDMF該怎么區分選型？

A：小流量家用、小型鍋爐、需要成套變頻恒壓設備選CHME；流量大于17m3/h、機房立式管道供水、自行搭配控制柜選用CDMF。

Q2：CHME自帶壓力傳感器和壓力罐嗎？

A：全部標配成套出廠，無需單獨采購配件，現場僅連接進出水管即可實現全自動恒壓供水。

Q3：CHME能不能輸送100℃鍋爐熱水？

A：可以，但必須選配耐高溫機械密封版本，標準氟橡膠密封長期70℃以上會加速滲漏老化。

Q4：運行水壓頻繁波動是什么原因？

A：進水濾網堵塞、管路積存空氣、傳感器安裝位置錯誤、PID參數設置不當，依次清洗、排氣、重新調校參數即可穩定壓力。

Q5：CHME有沒有自吸功能？

A：無自吸能力，進水液面必須高于泵體，低位地下取水需配套前置引水罐或自吸泵。

Q6：更換CHME機械密封需要拆卸整套管路嗎？

A：不需要，CHM泵頭獨立拆分結構，僅拆解前端泵體即可更換密封，進出水管保持不動。

Q7：家用全屋增壓選304還是316L CHME？

A：普通自來水304材質足夠；全屋熱水、微量水垢含鹽水體建議升級316L延長使用壽命。

Q8：多臺CHME并聯供水可行嗎？

A：可以，每臺獨立閥門、止回閥，搭配多泵輪換控制程序，避免單泵長期滿載損耗。

Q9：控制器顯示缺水故障是什么問題？

A：進水液位不足、濾網完全堵塞、管路進氣、傳感器線路松動，逐一排查處理后重啟機組即可。

Q10：CHME可以露天戶外長期使用嗎？

A：不建議，雨水容易侵蝕變頻控制器電路板，戶外使用必須加裝防雨防護箱體。
