一、產品說明

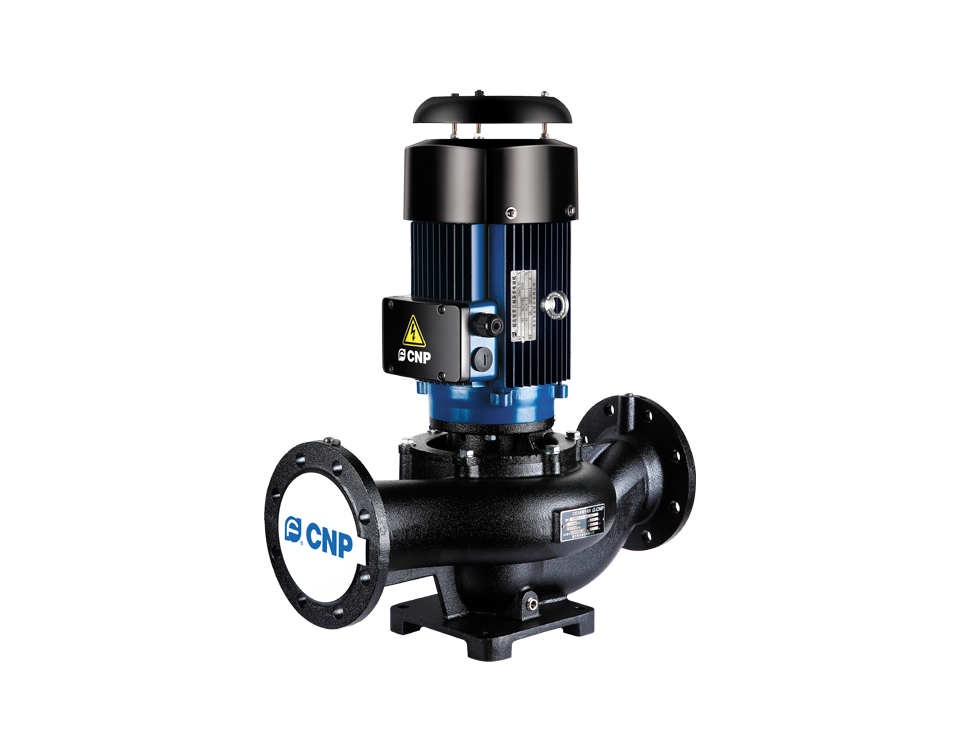

　　LLT、LLTS均為非自吸單級單吸立式管道泵，采用水平進出水口布局，專為冷卻塔、大流量低揚程循環工況開發。二者核心結構區分：LLT采用泵軸電機同軸直聯結構，機身輕巧占地小；LLTS加長軸直聯結構，適配特殊安裝高度需求。整機搭載優化水力葉輪與泵體模型，水力效率高，樹脂砂鑄造殼體表面光滑，適配-15℃~100℃潔凈清水循環輸送。

二、性能及核心優點

• 結構緊湊輕巧立式管道一體式設計，機房、冷卻塔旁狹小空間均可安裝；
• 低噪平穩運行葉輪精密動平衡，整機震動小，機房噪音控制效果好；
• 檢修維護簡便標準前端拆解結構，無需整體拆除管路即可更換密封、葉輪；
• 葉輪材質可選標配304不銹鋼葉輪，可按需更換鑄鐵葉輪適配純清水工況；
• 高效水力模型定制化流道設計，大流量工況能耗更低；
• 寬溫低壓適配耐受低溫冷水至100℃熱水，最高承壓6bar，閉式循環穩定可靠。

三、完整技術參數

基礎運行參數

• 流量區間：30～480m3/h
• 揚程區間：3～12m
• 配套功率：1.1kW～15kW
• 介質適用溫度：-15℃～100℃
• 最高工作壓力：6bar
• 標準頻率：50Hz
• 適配電壓：?jiǎn)蜗?20V、三相380V
• 電機標準：IP56全封閉風冷電機，F(xiàn)級絕緣
• 介質要求：無硬質顆粒、無長纖維潔凈清水
• 環境條件：環境溫度≤40℃，機房通風干燥
• 安裝形式：立式水平進出管道直裝

型號編碼釋義（示例LLT100-5/2.2）

• LLT：標準同軸立式冷卻塔泵；LLTS：加長軸立式冷卻塔泵
• 100：進出口公稱通徑mm；5：額定揚程m；2.2：配套電機功率kW

四、整機材質細分

• 標準配置泵體HT20鑄鐵，304不銹鋼葉輪、泵軸，適配絕大多數冷卻塔清水循環；
• 鑄鐵葉輪定制款鑄鐵泵體搭配鑄鐵葉輪，僅用于無腐蝕常溫純凈自來水；
• 密封配件常溫標配丁腈O圈+碳化硅機械密封，60℃以上熱水更換耐高溫氟橡膠密封；
• 輔助構件整機緊固件不銹鋼，泵體外電泳防腐噴涂，不易銹蝕。

五、應用領域

• 冷卻/空調系統：閉式冷卻塔、中央空調冷水循環機組；
• 工業系統：機床冷卻、注塑機、大型設備水冷循環；
• 供水系統：廠區大流量常溫清水輸送；
• 通用系統增壓：低壓閉式管路循環、水池大流量水循環增壓。

六、選型指南

1.LLT與LLTS機型區分選型

　　常規冷卻塔、安裝高度無限制選用LL同軸款；設備夾層、高位管路需要加長安裝距離選用LLTS加長軸款。

2.流量揚程匹配

　　系統流量30~480m3/h、揚程3~12m低壓大流量循環適配本系列；揚程超過12m更換TD管道循環泵。

3.葉輪材質選擇

　　冷卻塔循環、輕微結垢水質選不銹鋼葉輪；純凈軟化常溫水可選用鑄鐵葉輪降低成本。

4.溫度與壓力限制

　　介質最高不超100℃，系統壓力不可超過6bar；高溫高壓工況更換專用高溫管道泵。

5.介質潔凈度要求

　　進水必須配套過濾器，泥沙、纖維雜質會快速磨損不銹鋼葉輪與機械密封。

七、安裝與維護說明

（一）標準安裝規范

• 立式垂直安裝，進出口法蘭水平同軸，管路獨立承重，禁止泵體承受管道拉力；
• 底座加裝橡膠減震墊，降低整機運行震動與噪音；
• 進水前端配套40目Y型過濾器，攔截焊渣、泥沙；
• 開機前打開頂部排氣閥排空泵腔空氣，本系列無自吸功能，進水需保持正壓液位；
• 電機完整接地，周邊預留散熱空間，LLTS加長軸機型預留上部檢修操作距離；
• 冷熱管路配套軟接頭，吸收熱伸縮形變，防止法蘭滲漏。

（二）分級日常維護流程

• 每日巡檢：觀察出水流量、運行噪音，檢查機封有無滲水，電機外殼≤70℃；
• 月度保養：拆卸清洗進水過濾器，緊固法蘭、地腳全部螺栓；
• 季度檢修：拆解泵頭，清理葉輪水垢，檢查密封、軸套磨損情況；
• 年度大修：全套更換機械密封，校正葉輪動平衡，加注電機軸承潤滑脂。

（三）長期停機存放要求

　　停機超15天徹底排空泵腔內部積水，清水沖洗流道；冬季環境低于0℃完全放空管路防凍裂；長期斷電斷開電源，定期手動盤軸防止泵軸彎曲變形。

八、行業高頻FAQ問答

Q1：LLT和LLTS核心區別，該怎么選？

　　A：LLT普通同軸，機身短小占地小；LLTS加長軸，適配管路高位、夾層狹小安裝空間，常規冷卻塔優先LLT。

Q2：LLT/LLTS有沒有自吸能力？

　　A：無自吸功能，進水液面必須高于泵體，低位水箱取水需搭配前置引水罐。

Q3：該泵可以輸送95℃熱水長期運行嗎？

　　A：可以，但必須更換耐高溫氟橡膠機械密封，標準密封高溫易老化漏水。

Q4：運行流量變小、噪音異響是什么故障？

　　A：進水濾網堵塞、泵腔積氣、葉輪結垢磨損，依次清洗、排空空氣即可恢復性能。

Q5：冷卻塔循環必須用不銹鋼葉輪嗎？

　　A：冷卻塔水體易結垢、含微量氯離子，推薦不銹鋼葉輪；密閉軟化清水可選用鑄鐵葉輪。

Q6：LLT/LLTS最大承壓6bar能加壓高層嗎？

　　A：僅適合低壓循環，高層增壓揚程超過12m需選用TD或CDM多級泵。

Q7：多臺LLT并聯冷卻塔要注意什么？

　　A：每臺獨立閘閥、止回閥，搭配輪換控制，避免單泵長期滿載加速磨損。

Q8：介質帶細小泥沙能否直接使用？

　　A：不能，泥沙會沖刷不銹鋼葉輪與密封，進水必須加裝過濾裝置。

Q9：LLTS加長軸會更容易發熱嗎？

　　A：規范安裝、同軸校正到位不會發熱，安裝偏移會增大摩擦升溫。

Q10：更換密封需要拆除全部進出水管嗎？

　　A：不需要，前端獨立泵頭結構，單獨拆解泵體即可更換密封組件。
