一、產品說明

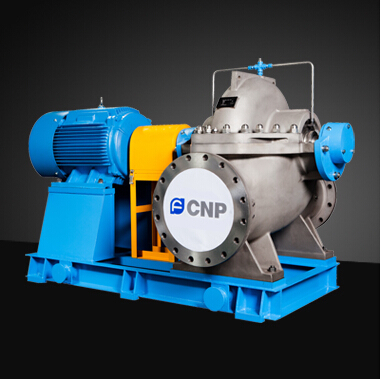

　　南方NSC為新一代單級雙吸軸向中開離心泵，是老式S、SH、SA、SAP中開泵升級替代產品。整機采用全新流線美學泵殼，搭配對稱雙吸葉輪結構，泵體沿軸心水平對開，進出水口布置于下泵體；可臥式、立式兩種安裝形式，維修僅開啟上泵蓋即可取出轉子組件，無需拆卸管路。依托CFD流體仿真優化流道，配備專利耐磨結構，全數控模具一體鑄造，流道光滑水力損耗低，適配大流量、中揚程清水及輕度雜質、油類介質長期連續輸送，廣泛覆蓋市政、熱力、工礦全場景循環供水。

二、性能及核心優點

• 超高水力效率CFD全域流體仿真設計葉輪、泵殼流道，整機最高效率突破91%，節能效果顯著；
• 專利耐磨結構定制耐磨密封環、葉輪防護結構，泥沙、微量雜質工況使用壽命大幅延長；
• 外觀與流道優質成型加工中心精密金屬模具鑄造，泵體外表平整無砂眼，內部流道光滑減少結垢；
• 雙安裝形式靈活適配支持臥式常規安裝、立式節省空間安裝，機房、泵站改造均可匹配；
• 檢修便捷省工時中開分體結構，開蓋即可檢修轉子、軸封，無需拆除進出口管道；
• 運行平穩低汽蝕雙側進水平衡軸向力，軸承負荷小，震動噪音低，連續運行穩定性強；
• 多密封可選標配填料密封，可升級集裝式機械密封，高溫工況配備冷卻軸承體。

三、完整技術參數

基礎運行參數

• 流量區間：150m3/h～20000m3/h
• 揚程區間：11m～230m
• 最高效率：＞91%
• 介質允許溫度：≤105℃
• 適配轉速：2900/1450/980/740/580r/min多檔可選
• 口徑范圍：DN100～DN1400
• 標準承壓：≤4MPa，高溫定制款可提升承壓等級
• 介質適配：清水、含少量雜質污水、油類、烴類輕度介質
• 環境條件：海拔≤1000m，環境0～40℃，泵站通風干燥
• 軸承配置：中小口徑脂潤滑軸承；大口徑/高溫稀油冷卻滑動軸承

型號編碼釋義（示例NSC250-100/350-V）

• NSC：第三代高效雙吸中開泵系列
• 250：進口通徑mm；100：出口通徑mm；350：葉輪名義直徑mm
• V后綴：立式安裝，無V為臥式標準款

四、整機材質細分

• 標準鑄鐵款泵體、泵蓋HT250鑄鐵，葉輪、密封環灰鐵，適配常溫清水、市政供水，性價比高；
• 鑄鋼耐磨款泵體、葉輪WCB鑄鋼，耐磨抗沖刷，適用于鋼廠、冶煉含泥沙循環水；
• 不銹鋼定制款304/316不銹鋼葉輪、泵體，適配印染、化工輕度腐蝕循環介質；
• 特殊襯里材質內襯耐磨橡膠/氟塑料，用于微量腐蝕、含顆粒污水工況；
• 通用配件軸、緊固件45#調質鋼，密封環可單獨更換，降低維修成本。

五、應用領域

• 市政給排水：城市自來水廠、管網加壓泵站、城鄉給排水工程；
• 熱網循環：小區集中供暖、工業熱力站高溫循環熱水輸送；
• 工礦行業：化工、鋼鐵、造紙、印染、冶煉設備循環冷卻水；
• 消防系統：大型廠區、園區消防主供水泵組；
• 環保水處理：污水預處理、中水回用、河道水循環項目；
• 特種工況：定制改造后輸送輕度污水、油品、烴類介質。

六、CDMFG高溫泵與NSC中開泵型號對比表格

<td小型設備配套高溫增壓<td大型泵站主力循環供水設備

七、選型指南

1.流量揚程選型規則

市政、電廠大流量循環優先NSC；總流量低于150m3/h不推薦選用。總揚程=垂直高度+管路損耗+末端壓差，長距離管網預留15%揚程余量，同步校核汽蝕余量NPSHA＞NPSHR+0.5m。

2.溫度匹配規則

介質≤105℃選用標準NSC；超過105℃必須定制稀油冷卻軸承體、耐高溫機械密封，或改用CDMFG高溫多級泵。

3.材質選型規則

市政清水選鑄鐵NSC；鋼廠、含泥沙循環選鑄鋼款；印染、輕度化工腐蝕選用304不銹鋼過流件。

4.安裝形式選擇

常規地面大型泵站選臥式NSC；機房空間狹小、地下泵房選用立式V型NSC。

5.介質雜質選型

介質固體雜質≤4%可直接使用標準耐磨NSC；高泥沙、高腐蝕介質需內襯耐磨材質定制。

八、安裝與維護說明

（一）標準安裝規范

• 整機固定于鋼筋混凝土共用底座，使用水平儀校正，水平誤差≤0.05mm/m；
• 聯軸器嚴格對中，徑向、端面偏差不超0.05mm，進出口加裝橡膠軟接頭隔離管路應力；
• 管路獨立支架承重，禁止法蘭承受管道重量，吸入管路向上微傾斜避免積氣；
• 進水前端加裝大口徑粗過濾器，攔截石塊、焊渣，保護葉輪耐磨環；
• 臥式泵電機可左右互換安裝，立式泵底座需做承重加固，電機可靠接地；
• 高溫介質機組必須接通軸承冷卻水，冷卻水持續循環，不可斷水運行。

（二）分級日常維護流程

• 每日巡檢：監測軸承溫度≤75℃，查看軸封滲漏、機組震動、出口壓力穩定度；
• 月度保養：加注潤滑脂/潤滑油，清理過濾器，緊固地腳、法蘭螺栓；
• 季度檢修：開蓋檢查葉輪、密封環磨損，校正聯軸器同心度，疏通冷卻水路；
• 年度大修：更換老化軸封、磨損耐磨環，動平衡校正轉子，全面清理泵腔水垢泥沙。

（三）長期停機存放要求

停機超15天徹底排空泵內介質，清水沖洗流道；鑄鐵款內腔涂抹防銹油；冬季放空軸承冷卻管路、泵體積水防凍裂；長期斷電斷開總電源，定期手動盤軸防止軸變形銹蝕。

九、行業高頻FAQ問答

Q1：NSC可以直接替換老式S/SH中開泵嗎？

A：可以，法蘭、底座安裝尺寸通用，水力性能全面升級，效率更高、耐磨壽命更長，改造無需重新澆筑基礎。

Q2：NSC是否具備自吸能力？

A：無自吸功能，進水必須保持正壓液位，地下取水需配套前置引水罐或自吸泵。

Q3：輸送95℃供暖熱水需要額外定制嗎？

A：95℃標準機型可短期使用，全年連續供暖建議選配水冷軸承與高溫機械密封。

Q4：運行震動大、噪音超標是什么原因？

A：聯軸器對中偏差、底座未找平、管路無支架、葉輪結垢失衡、吸入管路積氣，逐項校正清理即可。

Q5：NSC立式和臥式怎么選？

A：開闊地面泵站選臥式，檢修空間充足；地下泵房、層高受限場景選用立式V型NSC。

Q6：介質含有少量泥沙能用標準鑄鐵NSC嗎？

A：短期可用，長期泥沙沖刷建議升級鑄鋼葉輪與加厚耐磨密封環，延長使用壽命。

Q7：NSC檢修需要拆除進出水總管嗎？

A：不需要，中開式結構只需拆開上泵蓋，轉子整體向上吊出，管路保持連接不動。

Q8：NSC和CDMFG怎么區分選型？

A>流量150m3/h以上、大型循環供水選NSC；小流量、120℃以上高溫小型設備配套選CDMFG。

Q9：機械密封和填料密封哪個更適合熱網循環？

A：常年高溫供暖建議選用集裝式機械密封，滲漏極小；間歇供水可選用經濟填料密封。

Q10：多臺NSC并聯供水有哪些注意事項？

A：統一同型號同轉速，每臺獨立閥門、止回閥，配套變頻控制柜輪換運行，避免單泵長期滿載磨損。
