一、產品說明

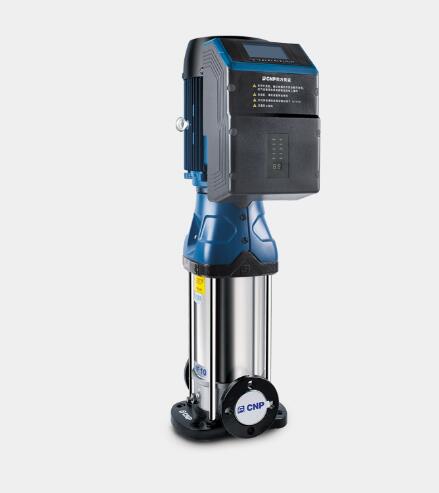

　　南方CDME、CDMFE為一體式內置智能變頻立式多級離心泵，搭載集成變頻控制器，外接壓力、溫度傳感器即可實現恒壓、恒溫、恒壓差自動閉環調控。整機延續立式同軸管道布局，葉輪導葉采用不銹鋼沖壓成型，搭配集裝式機械密封；整機輕量化、低噪環保、運行可靠，出廠不含傳感類控制附件，需用戶自行選配以完成全自動穩壓控溫運行，適配長期連續流體輸送工況。

二、性能及核心優點

• 一體化變頻高效節能30~50Hz寬頻無級調速，按需匹配流量揚程，相比工頻定頻泵大幅降低運行能耗；
• 機身緊湊占地小立式同軸管道式結構，機房、設備間狹小空間均可直接管路對接；
• 便拆式密封易檢修整體集裝機封結構，更換密封無需拆解多級筒體，單人快速完成維護；
• 管道通用安裝進出水口同軸直線布置，新舊管路改造無需調整安裝朝向；
• 低噪穩定運行葉輪精密動平衡校正，多級分流降噪結構，住宅、廠房靜音場景適配；
• 集成智能控制內置PID變頻模塊，支持壓力0.1bar精細調節，自帶過載、缺水、過熱多重保護。

三、完整技術參數

基礎運行參數

• 適配電源：50Hz，三相380V
• 配套功率：1.5kW～15kW
• 流量區間：0.5m3/h～80m3/h
• 揚程區間：4m～240m
• 變頻調節頻率：30Hz～50Hz（禁止長期低于30Hz運行）
• 壓力調節精度：最小調節刻度0.1bar
• 介質溫度：常溫款-15℃～70℃，高溫定制款-15℃～120℃
• 介質要求：潔凈清水、無硬質顆粒/長纖維、低粘度中性或輕度腐蝕液體
• 環境條件：海拔≤1000m，環境溫度0~40℃，機房通風干燥
• 電機防護：IP55，F級絕緣全封閉風冷電機，變頻一體集成設計
• 最大承壓：標準機型16bar，高壓定制最高25bar

型號編碼釋義（示例CDMFE10-16）

• CDME：鑄鐵底座變頻基礎款；CDMFE：全不銹鋼防腐變頻款
• 10：單級額定流量10m3/h
• 16：葉輪級數，級數越高最大揚程越高

四、整機材質細分

• CDME鑄鐵基礎款葉輪、導葉、泵筒為304不銹鋼，底座、進出口法蘭采用鑄鐵，僅適配常溫無氯中性清水，性價比高；
• CDMFE標準304款整機底座、法蘭、全部過流件304不銹鋼，耐泳池水、微量弱酸，可長期輸送120℃熱水；
• CDMFE 316L定制款全套過流件升級316L不銹鋼，適配高氯離子、輕度化工腐蝕介質；
• 密封配件標配氟橡膠密封，70~120℃高溫工況更換耐高溫特種氟橡膠密封。

五、應用領域

• 高層建筑二次供水：高層住宅、寫字樓、小區泵房恒壓穩壓供水；
• 工業增壓：生產線高壓沖洗、工藝管路恒壓補水、設備循環增壓；
• 工業液體輸送：機床冷卻、鍋爐給水、冷凝水循環、純水系統輸送；
• 暖通系統：中央空調閉式循環、空氣能熱泵、采暖熱水恒溫輸送。

六、CDME 與 CDMFE 型號對比表格

七、選型指南

1.流量選型要點

按系統峰值用水量計算總流量，住宅按人均用水量疊加，工業同步設備流量求和；額定流量預留10%余量，避免長期低頻滿負荷運行損傷變頻電機。

2.揚程選型要點

總揚程=垂直提升高度+管路沿程損耗+末端壓差，高層、長管路預留10%~20%余量，規避管路結垢后壓力不足。

3.材質型號選擇規則

常溫無氯自來水、預算有限選CDME；泳池、熱水、微量弱酸介質必須選用CDMFE；氯離子＞100mg/L、化工弱酸工況升級316L不銹鋼CDMFE。

4.溫度匹配規則

介質≤70℃選用標準密封機型；70~120℃連續熱水循環，定制高溫密封CDMFE。

5.變頻運行規則

日常運行頻率禁止長期低于30Hz，低速會導致泵內介質淤積、電機散熱不足；多臺并聯選用同型號機組，搭配輪換變頻邏輯均衡負荷。

6.控制配件選配

恒壓供水選配壓力傳感器，恒溫暖通配套溫度傳感器，所有傳感附件需單獨采購，出廠不標配。

八、安裝與維護說明

（一）標準安裝規范

• 整機嚴格垂直立式安裝，禁止傾斜倒置；管路增設獨立管托，管道重量不得壓在泵法蘭；
• 進水前端加裝40~60目Y型過濾器，攔截焊渣、雜質，防止劃傷葉輪與機封；
• 全系非自吸泵，進水側保持持續正壓液位，嚴禁空轉干磨；開機前排空泵腔內部空氣；
• 區分進出水口，軸向進水、徑向出水，不可反向對接；進出口加裝橡膠軟接頭減震降噪；
• 變頻電機外殼可靠接地，機房預留通風空間，不可封閉變頻控制器外殼，避免過熱跳閘；
• 壓力傳感器安裝在管路穩壓末端，禁止安裝泵出口近處，防止壓力采集偏差。

（二）分級日常維護流程

• 每日巡檢：查看變頻顯示屏壓力、溫度數值，檢查機封有無滲水、電機外殼溫度≤75℃；
• 月度保養：清洗進水過濾器，緊固地腳與法蘭螺栓，檢查傳感器線路有無松動；
• 季度檢修：檢測機械密封老化情況，清理變頻控制器散熱風扇積灰，核對運行電流；
• 年度大修：拆解泵頭清理葉輪水垢，整套更換老化密封，校驗壓力/溫度傳感器精度。

（三）長期停機存放要求

停機超過15天，排空泵腔介質清水沖洗流道后干燥存放；CDMFE輸送腐蝕介質后多次沖洗；冬季環境低于0℃徹底放空積水防凍裂；長期斷電需斷開變頻電源，避免電路板受潮損壞。

九、行業高頻 FAQ 問答

Q1：CDME/CDMFE出廠帶壓力傳感器嗎？

A：不帶，整機僅內置變頻控制器，壓力、溫度傳感器需用戶自行采購裝配，才能實現自動恒壓恒溫控制。

Q2：變頻泵可以長期30Hz以下低速運行嗎？

A：不建議，低于30Hz介質流速過低易積垢，電機散熱變差，會加速密封、電機繞組老化，負荷低時建議啟用休眠停機功能。

Q3：泳池水循環選CDME還是CDMFE？

A：只能選用CDMFE，CDME鑄鐵底座遇氯離子會銹蝕漏水，高氯泳池建議升級316L材質CDMFE。

Q4：運行壓力頻繁波動是什么原因？

A：管路積氣未排空、傳感器安裝位置錯誤、PID參數設置不當、濾網堵塞，依次排氣、調整傳感點位、整定變頻參數、清理濾網即可解決。

Q5：更換機械密封需要拆分全部泵筒嗎？

A：不需要，集裝式便拆結構，僅拆卸前端泵頭即可取出密封組件，多級筒體與管路無需拆解。

Q6：CDME能否輸送90℃采暖熱水？

A：不能，CDME密封耐溫上限70℃，70~120℃熱水必須選用高溫密封CDMFE。

Q7：多臺CDMFE并聯有什么注意事項？

A：統一同型號、同級數，每臺獨立閥門與止回閥，搭配多泵輪換變頻控制柜，避免單泵長期滿載損耗。

Q8：變頻控制器故障可以單獨更換普通電機嗎？

A：不可以，CDME/CDMFE為變頻一體專用電機，繞組結構與工頻電機不通用，故障需整套變頻泵維修或替換。

Q9：水泵有沒有自吸功能？

A：全系無自吸能力，進水必須保證正壓液位，空轉1分鐘內燒毀機械密封，地下取水需搭配前置自吸泵。

Q10：介質含微量弱酸如何選型？

A：放棄CDME，選用CDMFE，弱酸濃度高時直接定制316L全不銹鋼過流款，避免葉輪腐蝕流量衰減。
