一、產品說明

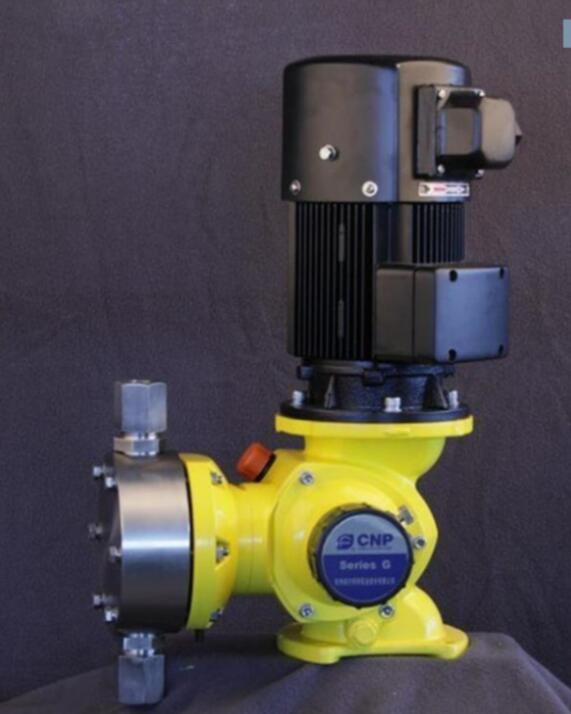

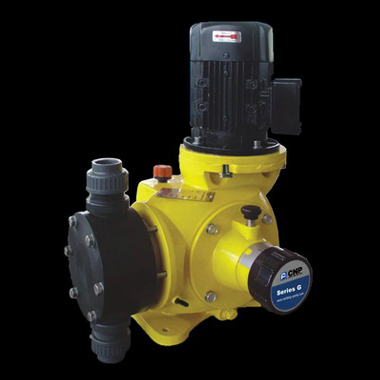

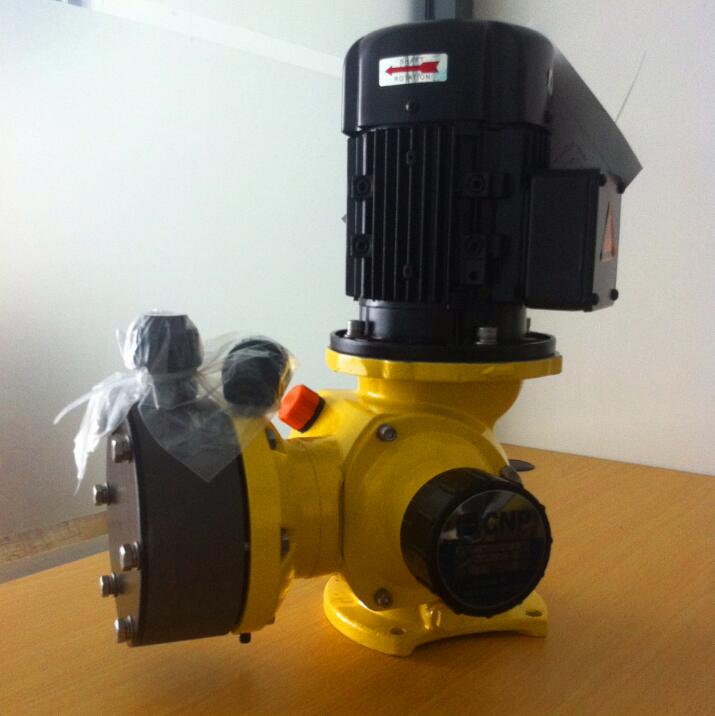

　　南方G系列機械隔膜計量泵采用曲柄連桿傳動結構，搭配可變偏心滑軸流量調節機構，整機平緩脈動設計，輸送沖擊小、運行穩定。泵體結構緊湊，占用安裝空間小，標配PTFE復合機械隔膜，可按需更換多種隔膜與泵頭材質，適配常溫及高溫腐蝕介質，滿足化工、電力、醫藥等行業高壓、高溫、高精度藥劑定量投加工況。

二、性能及核心優點

• 低脈動平穩輸送偏心滑軸+曲柄連桿傳動，流量脈動平緩，管路沖擊小，保護后端管路配件；
• 全域流量可調10%-100%沖程無級調節，停機、運行狀態均可調整，穩態計量精度穩定±2%；
• 多材質適配PTFE標準隔膜，可選多種隔膜材質；不銹鋼、氟塑料等泵頭結構自由選配；
• 緊湊小型機身一體化傳動布局，設備間狹小空間輕松安裝，適配成套加藥設備集成；
• 堅固低維護結構耐磨傳動組件，標準化通用配件，長期運行維保成本更低；
• 寬溫域適配標準款耐40℃介質，特種材質泵頭最高可輸送120℃高溫藥液。

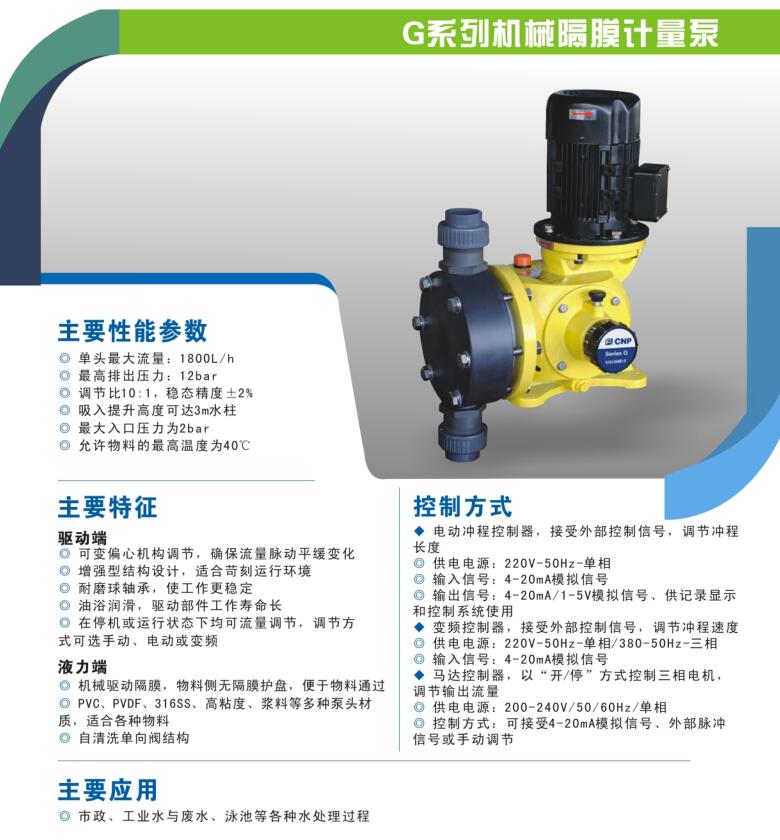

三、完整技術參數

工況運行參數

• 流量區間：2L/h～1800L/h
• 最高額定排出壓力：12bar
• 配套電機功率：0.37kW / 0.55kW / 0.75kW
• 流量調節比：10:1（10%~100%沖程可調）
• 穩態計量精度：±2%
• 最大吸入提升高度：3m水柱
• 允許最大入口壓力：2bar
• 標準介質耐溫：≤40℃；特種泵頭最高120℃
• 適用電源頻率：50Hz/60Hz通用

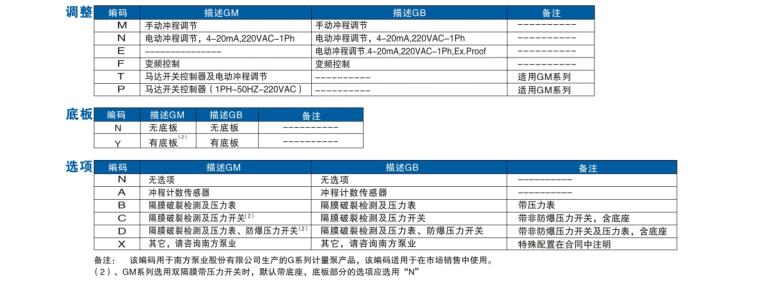

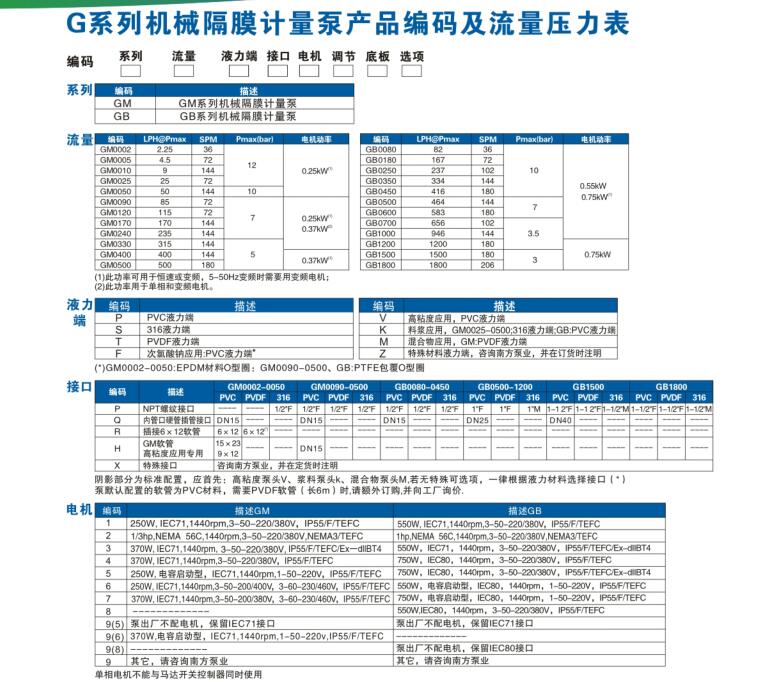

型號編碼釋義

• G：通用型機械隔膜計量泵；后綴區分流量、功率、泵頭材質、耐溫等級

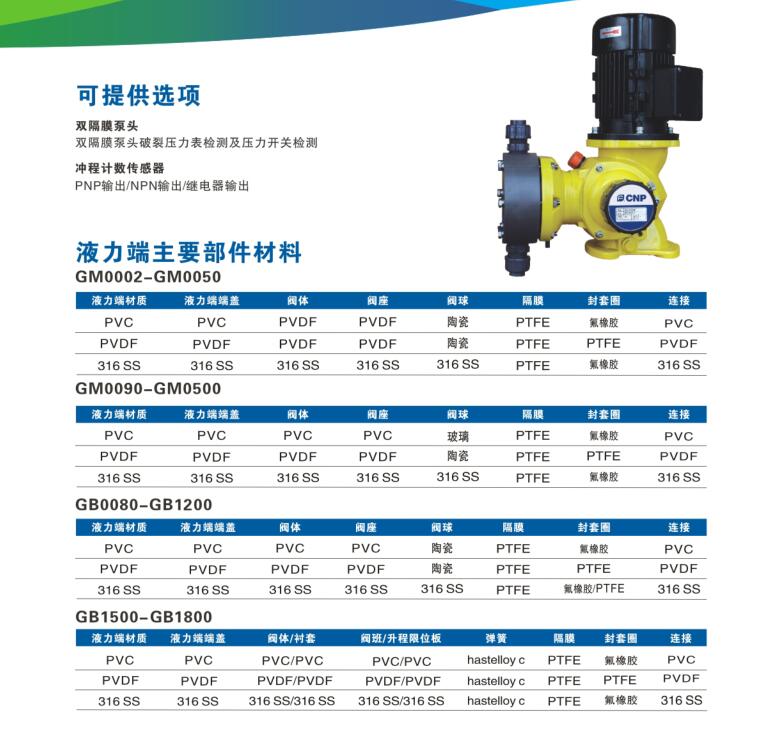

四、整機材質細分

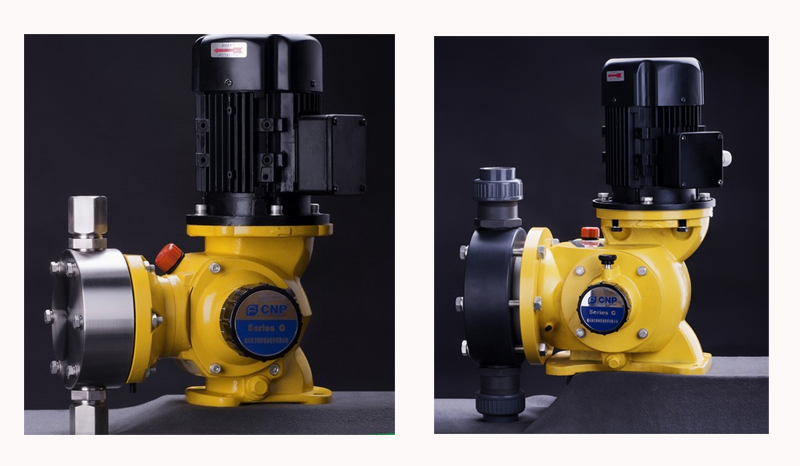

• 不銹鋼泵頭316不銹鋼材質，適配食品、醫藥、含鹽中性藥劑；
• 氟塑料泵頭PVDF材質，耐濃強酸、有機溶劑等強腐蝕介質；
• 特種高溫材質適配40-120℃高溫化工反應藥液；
• 隔膜組件標準PTFE隔膜，可更換橡膠、復合多層隔膜適配不同介質；
• 傳動部件曲柄連桿、可變偏心滑軸，耐磨金屬傳動件。

五、應用領域

• 石油化工：高壓反應釜酸堿催化劑、有機溶劑精準定量投加；
• 電力冶金：循環水阻垢劑、脫硫脫硝高溫腐蝕藥劑加注；
• 醫藥行業：無菌萃取藥液、高溫反應試劑精密輸送；
• 食品工業：高溫糖漿、防腐添加劑定量投送；
• 環保水處理：海水淡化、反滲透高壓中和藥劑投加；
• 精細化工：各類高壓力、高精度微量腐蝕藥劑輸送。

六、選型指南

1.泵頭材質選型

　　常規常溫中性介質選用不銹鋼；濃酸強腐蝕介質選氟塑料；介質溫度超40℃選用高溫特種泵頭。

2.功率與流量匹配

　　小流量≤600L/h選0.37kW；中流量600-1200L/h選0.55kW；大流量1200-1800L/h選用0.75kW電機。

3.壓力工況預留

　　長期工作壓力建議不超過10bar，預留2bar安全余量，延長隔膜、閥組壽命。

4.吸程與入口壓力管控

　　實際吸程不超過3m，介質入口壓力控制在2bar以內，超壓前端加裝減壓閥。

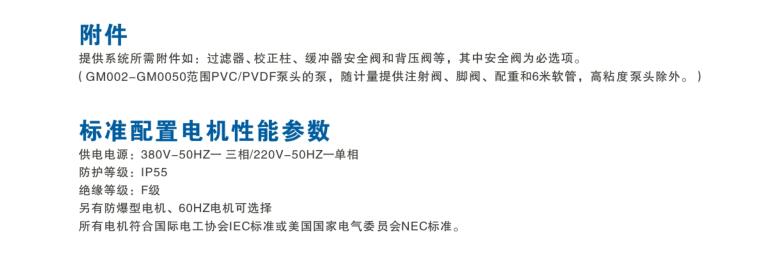

5.管路配套配件

　　進口加裝精密過濾器，出口標配背壓閥、脈動緩沖罐，穩定流量保證±2%精度。

七、安裝與維護說明

（一）標準安裝規范

• 整機水平固定減震底座，減少脈動振動對計量精度的干擾；
• 吸水管路短直、少彎頭，降低吸料阻力，避免氣蝕影響流量；
• 介質管路獨立承重，管道拉力不作用于泵頭螺紋接口；
• 高溫介質管路配套保溫隔熱配件，避免高溫損傷密封與隔膜；
• 電源匹配銘牌50/60Hz規格，接線做好防水防護。

（二）分級日常維護流程

• 每日巡檢：觀察泵運行脈動、有無滲漏異響，核對實際投加流量；
• 月度保養：清洗進出口單向閥與進口濾網，檢查傳動潤滑油液位；
• 季度檢修：校準偏心沖程刻度，檢測隔膜有無老化破損；
• 年度大修：全套更換隔膜、閥球、密封件，更換傳動專用潤滑油并重新標定精度。

（三）長期停機存放要求

　　停機排空泵腔殘留藥液，清水反復沖洗流道；傳動腔保持標準油位，室內干燥避光存放；每月短時空載運行，防止閥球、隔膜粘連卡死。

八、行業高頻FAQ問答

Q1：G系列計量泵停機狀態可以調節流量嗎？

　　A：可以，可變偏心滑軸機構，運行、停機均可無級調整沖程流量。

Q2：計量誤差超過±2%是什么原因？

　　A：管路進氣、單向閥堵塞、缺少背壓緩沖罐，清洗閥組排氣后重新標定刻度。

Q3：不銹鋼泵頭能輸送濃鹽酸嗎？

　　A：不能，氯離子會腐蝕不銹鋼，強酸性介質必須選用氟塑料泵頭。

Q4：達不到3米自吸高度怎么處理？

　　A：縮短吸水管路、減少彎頭，抬高藥罐采用自灌式安裝，檢查管路無漏氣。

Q5：介質溫度100℃可以用標準G泵嗎？

　　A：不可以，標準款最高耐溫40℃，高溫工況需選配特種高溫泵頭。

Q6：入口壓力超過2bar會損壞泵嗎？

　　A：會擠壓隔膜造成變形滲漏，前端管路必須加裝減壓閥泄壓。

Q7：運行脈動大、管路震動怎么解決？

　　A：出口加裝脈動緩沖罐，縮短長管路，底座增加減震墊。

Q8：0.37kW和0.75kW如何區分選用？

　　A：小流量低壓力選0.37kW，大流量、10bar以上高壓工況選用0.75kW。

Q9：單向閥頻繁堵塞怎么處理？

　　A：進口加裝高精度前置過濾器，定期拆解清洗閥球、閥座結垢雜質。

Q10：機械隔膜和液壓隔膜有什么區別？

　　A：G機械隔膜結構簡單、維保便宜，最高12bar；高壓40bar工況選用液壓型計量泵。
