一、產品說明

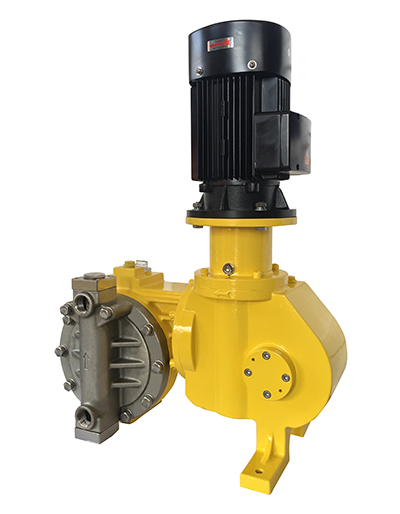

　　本款為高壓液壓隔膜計量泵，采用蝸輪蝸桿一體式減速傳動結構，蝸輪與偏心機構總成化裝配，行程精準且拆裝維保便捷。采用液壓隔膜驅動設計，隔膜受力均勻、使用壽命大幅延長；可選并聯式獨立單向閥，檢修無需拆卸整套管路。泵頭內置可調式安全閥，具備超壓自動泄壓保護，常規工況出口無需額外加裝安全閥；驅動部件采用油浴長效潤滑，開機、停機狀態均可自由調節流量；支持選配就地/遠程雙隔膜壓力報警裝置，實時監測隔膜破損泄漏，適配211bar高壓精準計量輸送工況。

二、性能及核心優點

• 高壓高精度計量最高輸出壓力211bar，流量調節比10:1，穩態計量精度可達±1%，配比精準穩定；
• 強勁自吸能力最大吸入提升高度2m，低液位、負壓儲罐可穩定吸料輸送；
• 平穩蝸輪傳動一體化蝸輪蝸桿減速，傳動順滑、振動噪音小，總成式結構拆裝簡單；
• 獨立閥組設計并聯可選單向閥，單獨拆卸檢修，不用拆解整條輸送管路；
• 長壽命液壓隔膜液壓均勻施壓，無局部應力撕裂，相比機械隔膜耐用性顯著提升；
• 內置超壓防護自帶可調安全閥，超壓自動泄壓，保護隔膜、泵頭不受高壓沖擊；
• 全域流量調節可變偏心機構，運行、停機兩種工況均可無級調整輸出流量；
• 長效油浴潤滑傳動部件持續油浸潤滑，減少干摩擦損耗，延長整機使用周期；
• 隔膜泄漏預警可選壓力式雙隔膜報警，就地、遠程兩種信號輸出，提前預警破損；
• 多防腐材質選配不銹鋼、氟塑料及特種合金材質泵頭，適配各類腐蝕高壓介質。

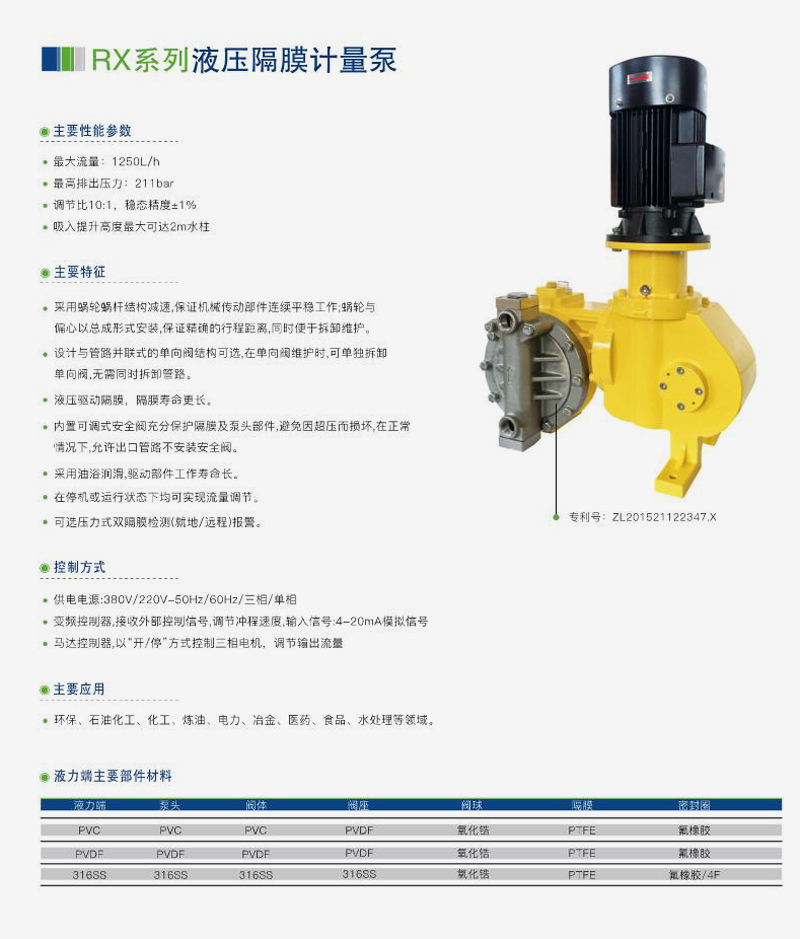

三、完整技術參數

工況運行參數

• 最大輸送流量：1250L/h
• 最高排出工作壓力：211bar
• 流量調節范圍：10:1（10%~100%沖程可調）
• 穩態計量精度：±1%
• 最大吸入提升高度：2m水柱
• 安全結構：泵頭內置可調式安全閥
• 可選配置：雙隔膜就地/遠程壓力報警系統
• 傳動形式：蝸輪蝸桿總成減速機構
• 潤滑方式：全封閉油浴潤滑

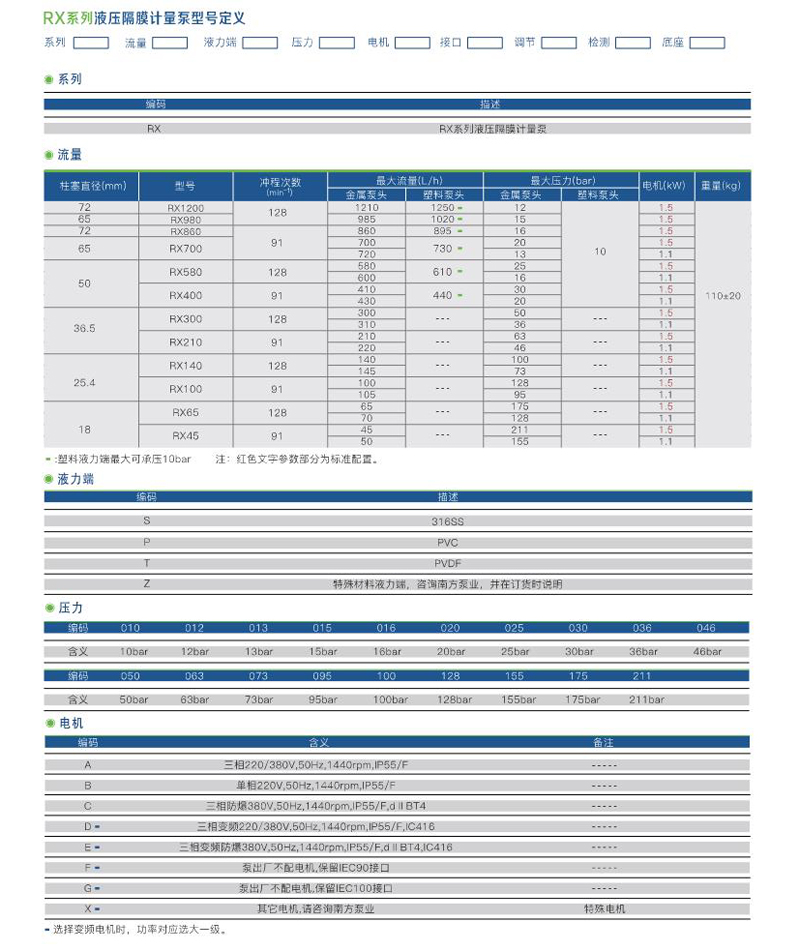

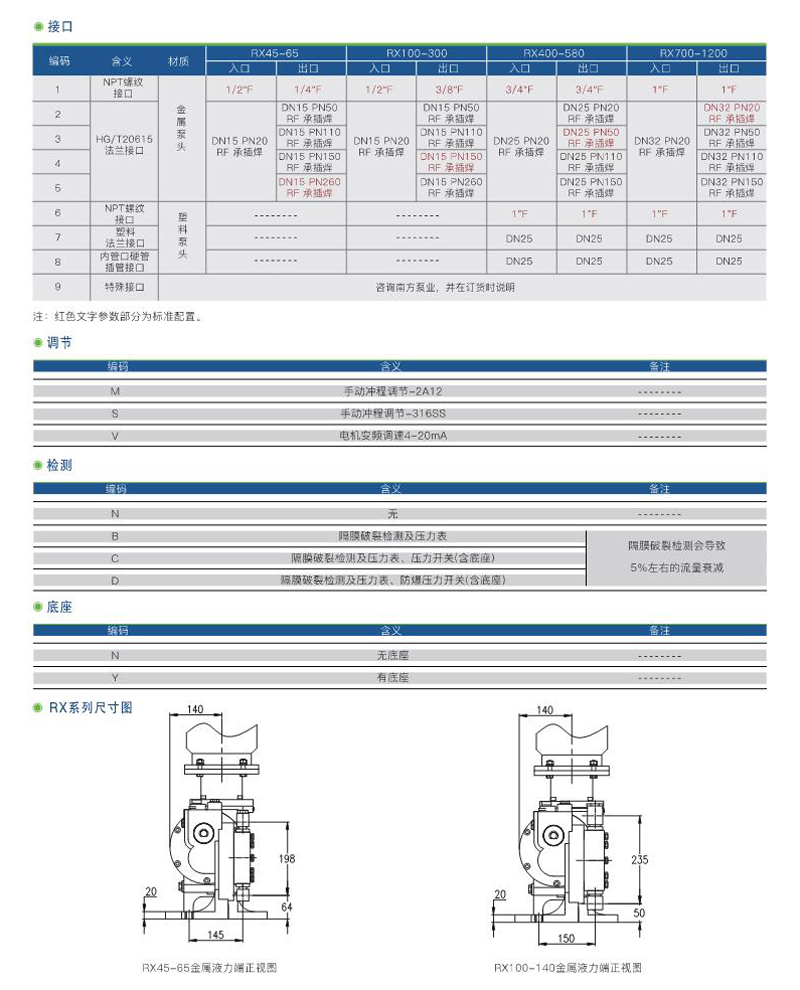

型號編碼釋義

• 高壓液壓隔膜計量泵；后綴區分泵頭材質、報警選配、電機規格

四、整機材質細分

• 不銹鋼泵頭304/316/哈氏合金可選，適配中性、含鹽、弱腐蝕高壓介質；
• 氟塑料泵頭PTFE整體內襯，耐濃強酸、強有機溶劑強腐蝕工況；
• 特種合金配件閥球、閥座碳化鎢/陶瓷，高壓下耐磨不泄漏；
• 隔膜組件多層復合液壓隔膜，耐高壓、抗介質溶脹；
• 傳動部件耐磨蝸輪蝸桿，減速機殼體高強度鑄鐵；
• 密封輔件氟橡膠全系列密封件，適配多數化工介質。

五、應用領域

• 石油化工/煉油：高壓催化劑、緩蝕劑、加氫助劑精準加注；
• 電力冶金：高壓循環水藥劑、脫硫脫硝腐蝕介質定量投加；
• 精細化工：高壓合成反應酸堿、溶劑、特種原料配比輸送；
• 醫藥行業：高壓無菌藥液、萃取試劑精密計量投送；
• 食品工業：高壓食品添加劑、無菌糖漿定量輸送；
• 環保水處理：高壓膜系統阻垢劑、重金屬捕捉劑加注。

六、選型指南

1.泵頭材質選型

　　中性含鹽介質選316不銹鋼；濃酸強溶劑選用氟塑料內襯；強磨損高壓介質搭配碳化鎢閥組。

2.壓力工況選型

　　系統長期背壓不超過211bar，高壓加氫、超臨界工況預留15%壓力安全余量。

3.報警功能選型

　　有毒、高危介質優先選配遠程隔膜報警；常規清水藥劑選用就地報警即可。

4.單向閥配置選型

　　頻繁檢修管路場景選用并聯獨立單向閥，常規簡易管路選用標準一體式閥組。

5.介質工況限制

　　含硬質大顆粒介質前端增設高精度過濾器，防止高壓下磨損閥球與隔膜。

七、安裝與維護說明

（一）標準安裝規范

• 整機水平剛性底座固定，減少高壓運行振動，避免管路應力損壞泵頭；
• 進口管路短粗少彎頭，加裝精密過濾器，保障2m自吸高度穩定；
• 出口配套高壓緩沖阻尼器，削減高壓流量脈動，維持±1%計量精度；
• 選用并聯單向閥機型，閥組獨立法蘭，拆裝無需斷開主輸送管路；
• 遠程報警款信號線屏蔽敷設，遠離動力電纜，避免信號干擾誤報；
• 高危腐蝕介質管路全防腐配套，整機可靠接地消除靜電隱患。

（二）分級日常維護流程

• 每日巡檢：查看報警信號、管路壓力，觀察有無滲漏、異響脈動異常；
• 月度保養：清洗進出口單向閥、過濾器，檢查減速機潤滑油油位；
• 季度檢修：校準沖程流量刻度，檢測隔膜完整性，校驗安全閥泄壓壓力；
• 年度大修：更換隔膜、密封、閥球全套易損件，徹底更換減速機潤滑油，整機精度重新標定。

（三）長期停機存放要求

　　停機排空高壓泵腔介質，適配溶劑反復沖洗流道；減速機加注足量潤滑油，室內干燥避光存放；每月短時空載運行5分鐘，防止閥球、隔膜粘滯卡死。

八、行業高頻FAQ問答

Q1：停機狀態下可以調節輸送流量嗎？

　　A：支持，可變偏心調節機構，開機、停機兩種工況均可無級調整沖程流量。

Q2：泵自帶安全閥，出口還需要額外加裝嗎？

　　A：常規工況無需加裝；超高壓加氫、易燃易爆高危工藝建議額外增設二級安全泄壓管路。

Q3：并聯單向閥優勢是什么？

　　A：單向閥獨立分體結構，堵塞、磨損檢修時，無需拆解整條高壓輸送管路，大幅減少停機時長。

Q4：計量誤差超過±1%是什么原因？

　　A：進口進氣、單向閥結垢磨損、潤滑油不足、缺少阻尼緩沖器，清理配件并重新標定精度。

Q5：隔膜報警頻繁觸發是什么故障？

　　A：隔膜老化開裂、閥球卡滯超壓、報警線路短路，拆解更換隔膜并校驗壓力。

Q6：2m自吸高度達不到如何處理？

　　A：縮短吸入管路、減少彎頭，抬高儲液罐采用自灌式安裝，檢查管路密封無漏氣。

Q7：不銹鋼泵頭能輸送濃鹽酸嗎？

　　A：不可以，氯離子會腐蝕不銹鋼，強酸性高壓介質必須選用氟塑料內襯泵頭。

Q8：減速機潤滑油多久更換一次？

　　A：連續高壓工況半年更換，間歇運行12個月更換專用蝸輪蝸桿潤滑油。

Q9：最高211bar長期使用需要留余量嗎？

　　A：建議實際工作壓力不超過額定壓力85%，延長隔膜、閥組高壓使用壽命。

Q10：液壓隔膜對比機械隔膜有什么優勢？

　　A：液壓均勻施壓無局部應力，耐壓更高、隔膜壽命更長，高壓工況不易破損泄漏。
