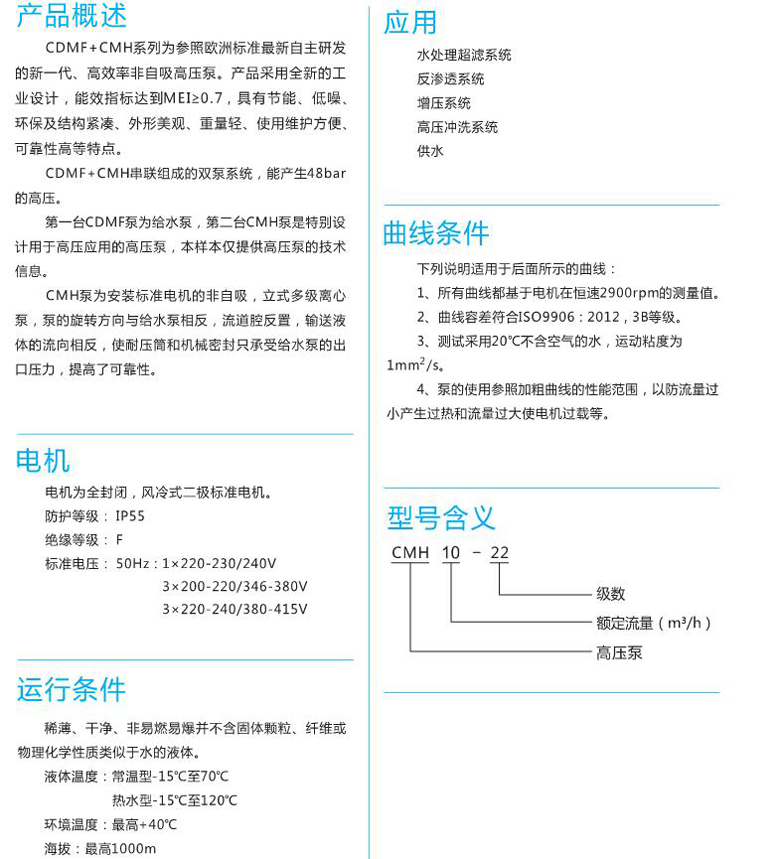

一、產品說明

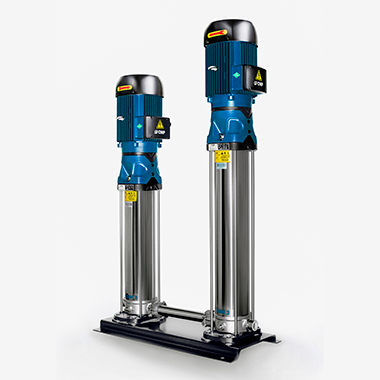

　　CDMF+CMH成套高壓泵參照歐洲流體標準自主研發，為前置CDMF增壓泵搭配CMH高壓泵串聯一體化機組，屬于非自吸不銹鋼多級離心泵。整機全新輕量化工業造型，水力模型優化后能效達到MEI≥0.7，運行低噪環保，機身緊湊輕便，模塊化密封結構拆裝便捷，整機運行穩定可靠，適配水處理各類高壓潔凈介質輸送工況。

二、性能及核心優點

• 高效節能高能效水力葉輪，MEI≥0.7節能認證，長期運行降低用電成本
• 低噪環保多級分流減震結構，高壓運行振動小、噪音低，滿足車間降噪標準
• 結構緊湊輕便立式串聯集成布局，整機重量輕，占用安裝空間小
• 維保便捷模塊化機械密封，無需拆解整段泵體即可更換易損配件
• 高可靠性反向CMH泵體承壓設計，密封承受壓力更低，延長配件使用壽命

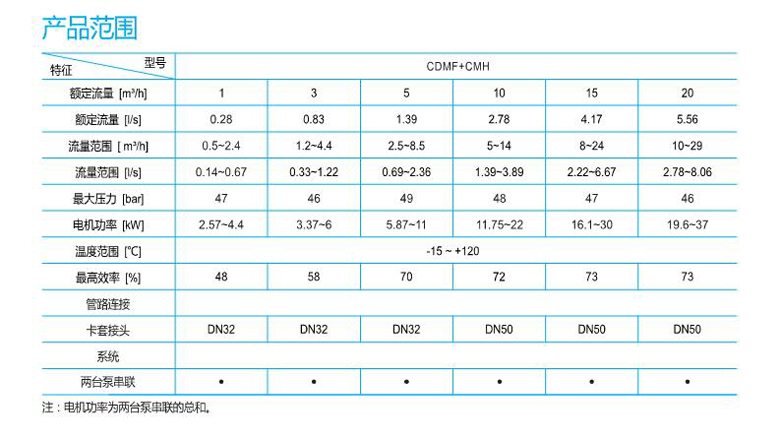

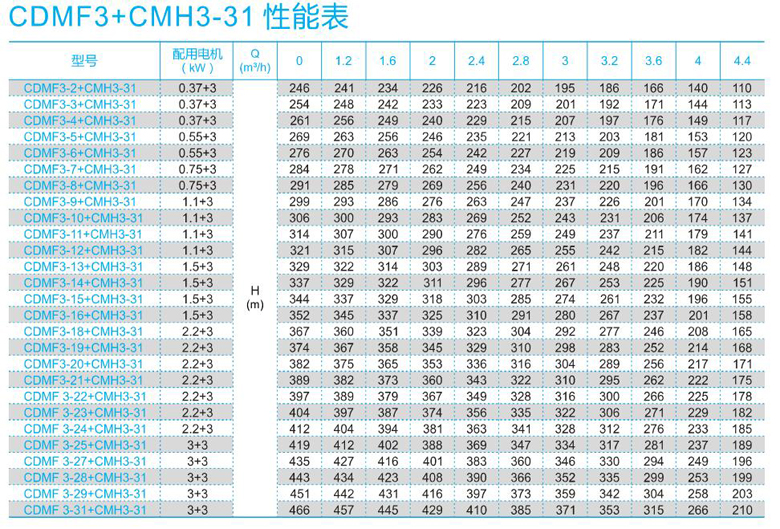

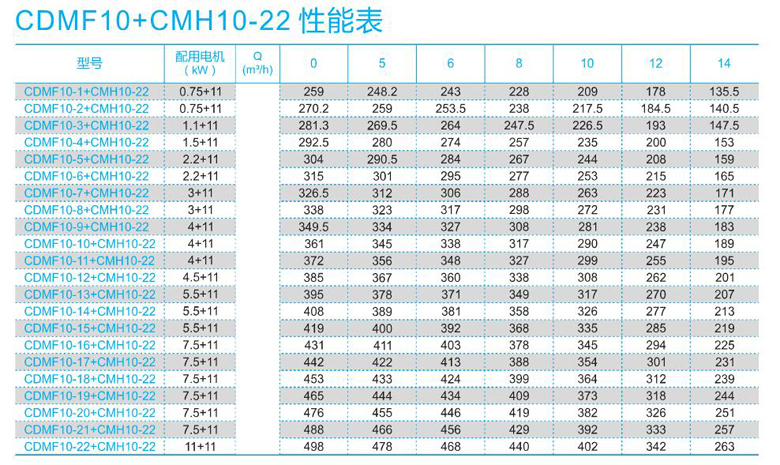

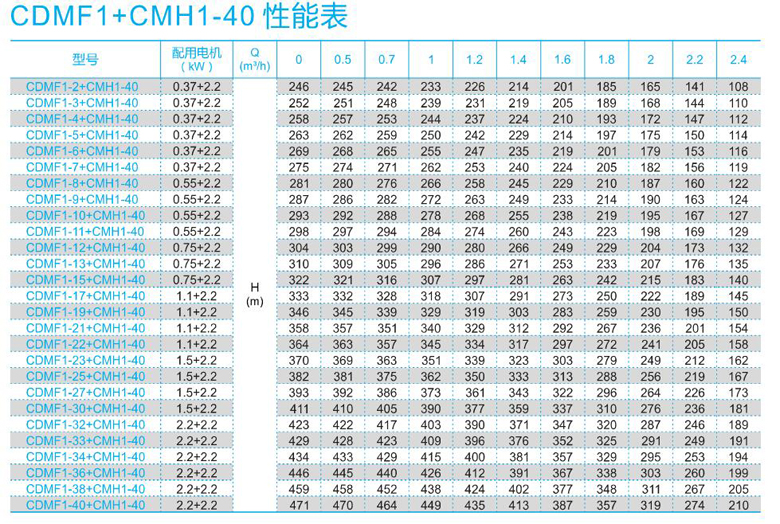

三、完整技術參數

• 流量區間：0.5m3/h～29m3/h
• 額定揚程范圍：108m～478m
• 配套電機總功率：2.57kW～37kW
• 適用介質溫度：-15℃～+120℃
• 標準電源頻率：50Hz
• 介質要求：潔凈無顆粒清水、理化性質近似清水的液體
• 機組形式：CDMF前置增壓+CMH高壓泵串聯組合

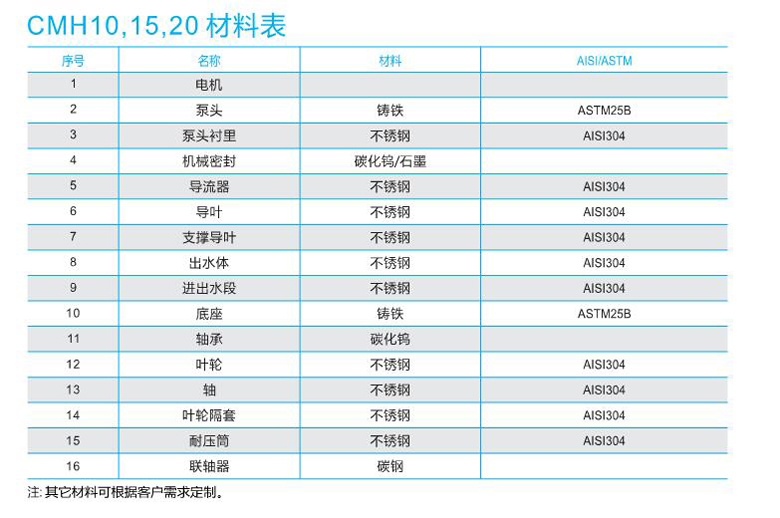

四、整機材質細分

• 過流部件全不銹鋼材質（304/316L可選），包含葉輪、導葉、泵筒
• 泵軸不銹鋼調質軸，耐磨抗變形，高壓下同心度穩定
• 機械密封碳化硅+氟橡膠復合密封，適配-15~120℃寬溫介質
• 底座、電機外殼高強度鑄鐵，防銹減震

五、CDMF與CMH型號區分說明

　　CDMF為前置增壓泵，主要用于前置給水、預增壓，提升進水壓力避免氣蝕；水流采用標準正向進出水結構，可單獨作為常規立式多級供水泵使用，過流件全部采用不銹鋼材質。

　　CMH為后端高壓增壓泵，負責提供系統所需超高揚程；采用反向流道設計，旋轉方向與CDMF相反，承壓結構僅承受CDMF出口低壓，密封負載更小，不建議單機獨立運行，需與CDMF配套組成成套高壓系統，同樣配備全不銹鋼過流件。

六、應用領域

• 膜處理設備：超濾系統、反滲透RO膜高壓增壓供水
• 工業恒壓增壓系統：純水、循環水穩壓輸送
• 高壓清洗工況：膜元件、工件高壓沖洗設備供水
• 通用純水供水：實驗室、小型廠區高壓純水供給
• 冷熱循環系統：低溫冰水、高溫熱水增壓循環輸送

七、選型指南

1.流量揚程匹配

　　按照設備額定產水壓力選型，長期運行預留10%揚程安全余量，避免機組滿負荷長期損耗配件。

2.介質溫度選型

　　常溫純水選用標準機型；介質長期高于90℃，需定制耐高溫密封組件。

3.介質使用限制

　　僅可輸送無固體顆粒潔凈清水，進水前端必須配置精密保安過濾器，防止劃傷不銹鋼葉輪。

4.功率規格選擇

　　小流量、300m以內揚程選用2.57~7.5kW機組；300m以上超高揚程選用18.5~37kW大功率機組。

5.配套管路配件

　　進口前置過濾器，出口配套脈動緩沖罐、穩壓閥，穩定高壓管路壓力，減少流量波動。

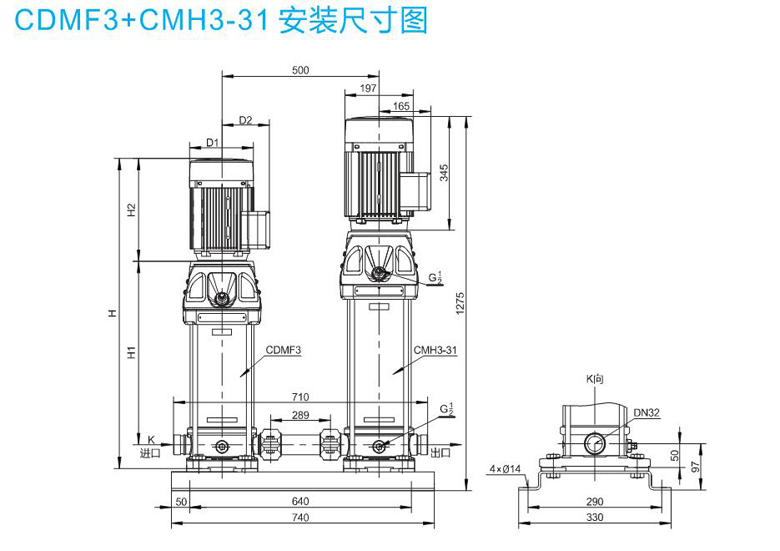

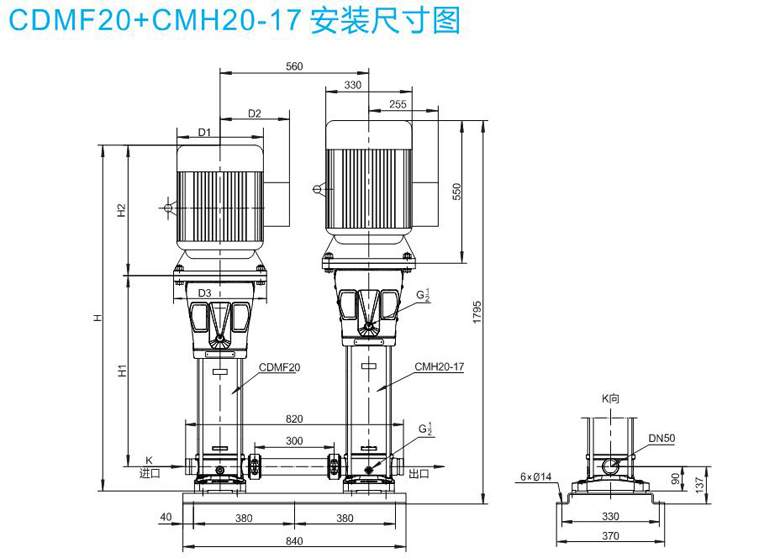

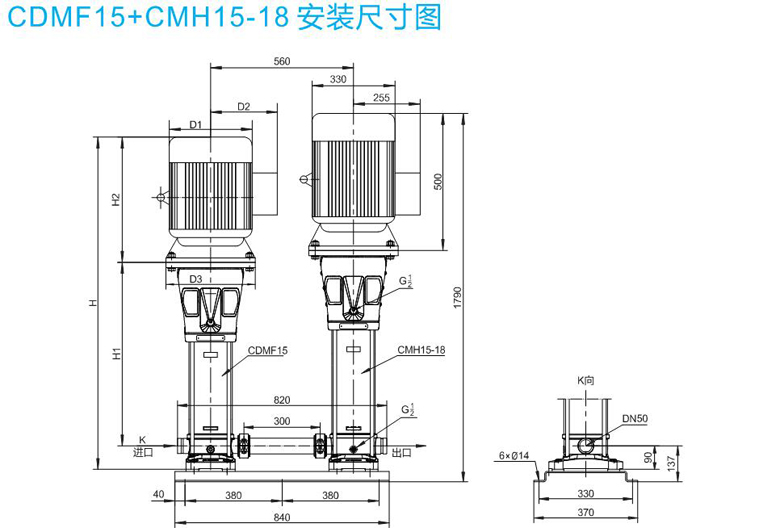

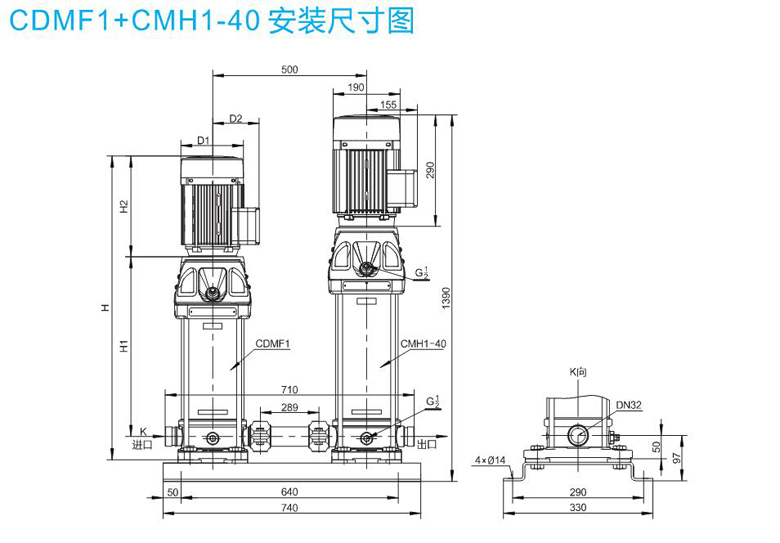

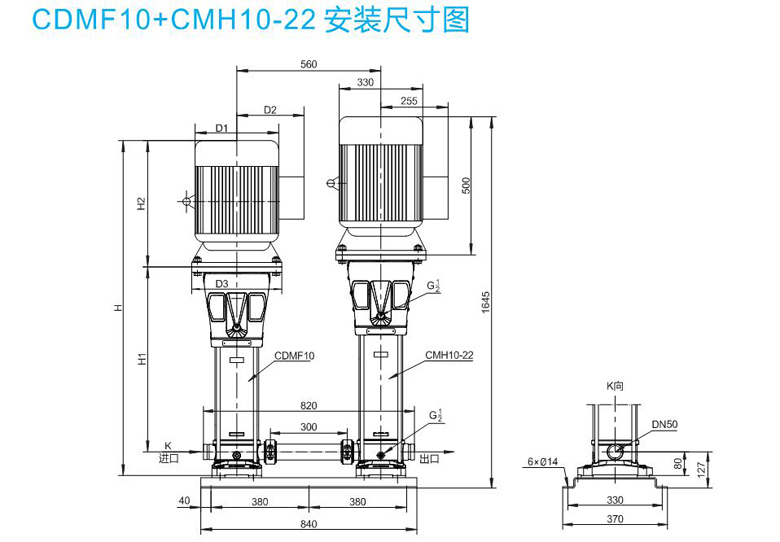

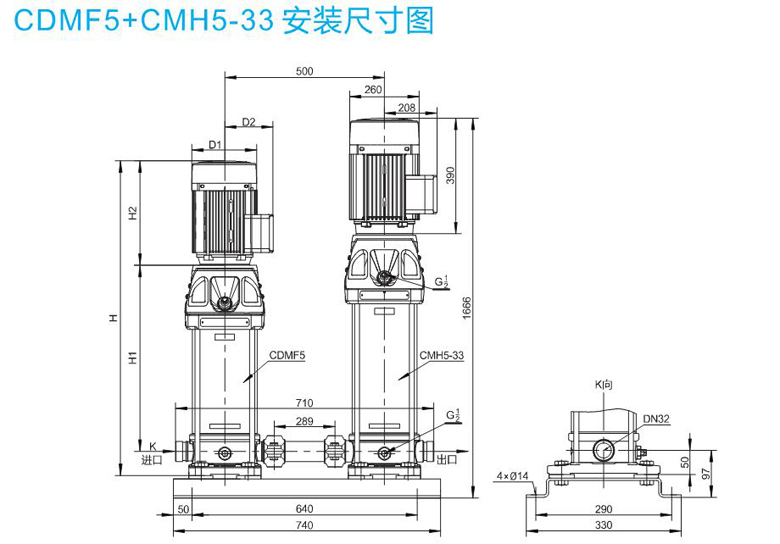

八、安裝與維護說明

（一）標準安裝規范

• 整機立式落地加裝減震底座，削弱高壓運行振動傳遞至管路
• 吸入管路短直、減少彎頭，保證充足汽蝕余量，防止泵體氣蝕損壞
• 管路獨立支架承重，禁止管道重量擠壓泵法蘭造成變形滲漏
• 開機前灌滿清水，完全排凈泵腔內部空氣，嚴禁無介質空轉干磨密封
• 機房環境溫度控制≤40℃，高溫車間增設通風散熱裝置

（二）分級日常維護流程

• 每日巡檢：查看出口壓力表、泵體滲漏、電機運行溫升與異響
• 月度保養：清洗進口保安過濾器，手動盤車防止泵軸銹死卡滯
• 季度檢修：檢查機械密封滴漏量，緊固全部管路法蘭螺栓
• 年度大修：整體更換密封、軸套等易損件，重新標定機組流量揚程

（三）長期停機存放要求

　　停機后排凈泵內介質，清水沖洗全部流道；室內干燥避光存放，每月空載短時運行5分鐘，避免葉輪、密封粘連卡死。

九、行業高頻FAQ問答

Q1：CDMF+CMH成套泵屬于自吸泵嗎？

　　A：非自吸式離心泵，儲液罐液面必須高于泵進口，開機前灌滿清水并排空空氣。

Q2：運行壓力波動大、流量不穩定是什么原因？

　　A：進口過濾器堵塞、泵腔積存空氣、未加裝緩沖罐，清理濾網排氣并配套穩壓配件即可解決。

Q3：介質長期110℃可以使用標準機組嗎？

　　A：標準款短時最高120℃，持續100℃以上高溫工況需定制耐高溫密封。

Q4：能否輸送含泥沙、強腐蝕化工藥劑？

　　A：僅適配潔凈清水；雜質會劃傷不銹鋼葉輪，強腐蝕介質需選用氟塑料泵型。

Q5：MEI≥0.7代表什么性能標準？

　　A：達到歐洲高端離心泵能效門檻，相比普通多級泵節電15%以上，符合綠色設備采購標準。

Q6：CDMF和CMH兩臺泵需要兩套控制柜控制嗎？

　　A：成套機組配套一體化聯動控制柜，同步啟停兩臺泵，操作簡單統一。

Q7：額定478m揚程日常使用需要預留余量嗎？

　　A：建議日常工作揚程不超過額定值85%，延長密封與葉輪使用壽命。

Q8：機械密封漏水該如何檢修？

　　A：采用模塊化便拆密封結構，無需拆解多級泵中段，單獨拆卸密封倉更換配件。

Q9：機房環境45℃能否長期連續運行？

　　A：標準電機適配環境≤40℃，高溫車間需加強通風或更換高溫專用電機。

Q10：反滲透膜系統該如何匹配流量規格？

　　A：按照膜元件總產水量選型，預留20%流量余量，應對長期運行膜污染壓降。
