一、產品說明

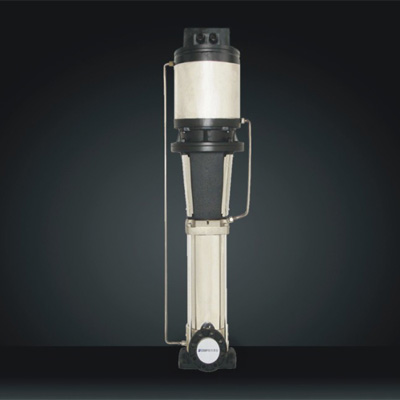

　　DSL系列為搭載水冷靜音電機的非自吸立式多級離心泵，采用聯軸器直連泵軸傳動結構，葉輪、導葉選用不銹鋼沖壓焊接或精密鑄造工藝，泵體進出水口底部同軸直線布置，標準管道式立式布局。水冷散熱電機相比常規風冷機型降噪顯著，專為低噪音需求工況設計，大流量大功率區間穩定供水，適配各類潔凈常溫流體增壓輸送。

二、性能及核心優點

• 超低靜音運行專用水冷電機散熱，相比風冷泵噪音降低30%-40%，機房無刺耳震動噪音；
• 高效節能優化水力流道設計，整機運行能耗低，長期大流量工況省電；
• 立式管道緊湊結構進出水口同軸直連管路，豎向擺放節省機房地面安裝空間；
• 整體便拆密封模塊化集裝式機械密封，更換密封無需整體拆卸管路，維保簡單；
• 大功率大流量適配覆蓋11~45kW大功率段，滿足高層建筑、大型工業水循環大揚程需求。

三、完整技術參數

基礎運行參數

• 流量區間：8～150m3/h
• 揚程區間：15～305m
• 配套功率：11kW～45kW
• 介質適用溫度：-15℃～+40℃
• 標準頻率：50Hz
• 電機類型：全封閉水冷靜音二極電機，IP55防護，F(xiàn)級絕緣
• 介質要求：潔凈清水、無硬質顆粒、無長纖維中性稀薄液體
• 環境條件：機房通風干燥，環境溫度0~40℃，海拔≤1000m
• 結構形式：立式管道同軸進出水，非自吸結構

型號編碼釋義（示例DSL80-30）

• DSL：水冷靜音立式多級離心泵
• 80：額定流量m3/h；30：?jiǎn)渭?jí)總揚程m

四、整機材質細分

• 標準304不銹鋼款葉輪、導葉、泵筒、進出水口全304不銹鋼，常規常溫清水通用；
• 316不銹鋼定制款全套過流件升級316材質，適配微量氯離子輕度腐蝕水體；
• 密封配件標配耐低溫氟橡膠機械密封，適配-15~40℃常溫介質；
• 輔助構件泵底座防腐碳鋼，聯軸器、緊固件均為不銹鋼材質。

五、應用領域

• 高層建筑給排水：高層小區、寫字樓二次增壓供水；
• 供水系統：大型水廠、泵房清水輸送增壓；
• 水處理設備：凈水、純水、大型過濾水循環；
• 冷卻/空調系統：大型中央空調、工業設備閉式冷卻循環；
• 工業設施：工廠工藝流體、設備配套恒壓供水；
• 靜音專用場景：地下室、居民樓下泵房、寫字樓機房等低噪要求場所。

六、DSL與常規CDM立式泵對比表格

七、選型指南

1.工況噪音區分選型

　　泵房靠近住宅、寫字樓，有嚴格降噪要求，且功率11kW以上優先選DSL；無靜音需求、小功率或輸送熱水選用CDM系列。

2.流量揚程匹配

　　系統流量8~150m3/h、揚程15~305m大功率供水系統適配DSL；管路設計時預留10%揚程抵消管路損耗。

3.介質溫度限制

　　介質溫度超過40℃不可選用DSL，高溫?zé)崴到y(tǒng)更換CDMFG高溫立式泵。

4.材質匹配規則

　　普通自來水選304不銹鋼；海水、含氯凈水、輕度弱酸介質升級316材質。

5.水冷配套要求

　　安裝時必須接通電機水冷循環管路，保證冷卻水流持續供給，防止電機高溫過載。

八、安裝與維護說明

（一）標準安裝規范

• 立式垂直管道安裝，進出水口與管路同軸，管路獨立承重，禁止泵體承受管道拉力；
• 底部加裝加厚橡膠減震墊，進一步降低整機振動傳遞至管路；
• 電機水冷循環管路單獨敷設，保證冷卻介質通暢，不得堵塞斷流；
• 進水前端配套60目Y型過濾器，攔截泥沙雜質，保護不銹鋼薄壁葉輪；
• 本系列無自吸功能，進水液位必須高于泵體，開機前排空泵腔全部空氣；
• 電機完整接地，機房預留檢修空間，水冷管路預留閥門方便后期維護。

（二）分級日常維護流程

• 每日巡檢：查看水冷管路水流、運行噪音、泵體有無滲水，電機外殼溫度≤70℃；
• 月度保養：清洗進水過濾器，檢查水冷管路有無堵塞，緊固地腳、法蘭螺栓；
• 季度檢修：拆解泵頭檢查機械密封、葉輪水垢磨損，疏通電機冷卻水路；
• 年度大修：全套更換氟橡膠密封，校正聯軸器同軸度，清理泵腔積垢。

（三）長期停機存放要求

　　停機超過15天，排空泵腔與水冷管路內部介質，清水反復沖洗流道；冬季環境低于0℃徹底放空全部水路防凍裂；長期斷電斷開總電源，定期手動盤軸防止軸變形。

九、行業高頻FAQ問答

Q1：DSL和CDM泵怎么選，核心差別是什么？

　　A：DSL采用水冷電機大幅降噪，僅11kW以上大功率、常溫靜音工程使用；CDM風冷，功率覆蓋更廣，支持熱水，無靜音剛需優先選CDM。

Q2：DSL可以輸送50℃熱水嗎？

　　A：不可以，介質最高允許40℃，超過溫度會破壞電機水冷散熱結構，高溫工況選用CDMFG。

Q3：DSL運行噪音還是偏大是什么原因？

　　A：水冷管路堵塞斷流、減震墊缺失、聯軸器不同心、泵腔積氣，疏通水路、校正配件即可恢復靜音效果。

Q4：DSL有無自吸功能，低位水箱取水能用嗎？

　　A：無自吸能力，進水液面必須高于泵體，低位取水需加裝前置引水罐。

Q5：更換DSL機械密封需要拆卸管道嗎？

　　A：不需要，整體可拆泵頭結構，單獨拆解前端泵體即可更換密封，管路無需拆除。

Q6：水冷電機管路堵塞會出現什么故障？

　　A：電機散熱失效、溫度快速升高，觸發過載保護停機，長期堵塞會燒毀電機繞組。

Q7：高層住宅地下室供水適合DSL嗎？

　　A：適合，水冷低噪不會擾民，匹配大功率高層二次增壓系統。

Q8：304與316不銹鋼DSL適用場景區別？

　　A：普通市政清水用304；泳池、淡化前置含氯水體必須選用316防氯離子腐蝕。

Q9：多臺DSL并聯供水有哪些注意事項？

　　A：每臺獨立閘閥、止回閥，水冷管路分開布置，搭配變頻輪換控制系統均衡負荷。

Q10：新泵開機異響咕嚕聲怎么處理？

　　A：松開泵體頂部排氣螺絲，排凈泵腔空氣，同時檢查進水管有無漏氣進氣。
