一、產品說明

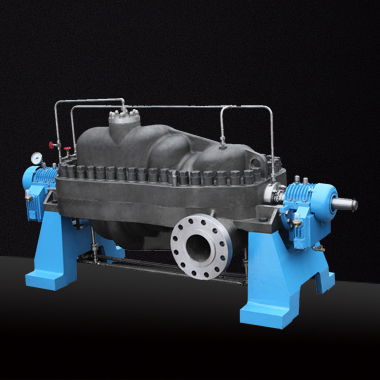

　　NDS為南方自主研發、擁有獨立知識產權的臥式水平中開多級離心泵，屬國內首創重型高壓泵產品，符合API610工業標準。泵體沿軸心水平剖分，葉輪對稱布置實現軸向力自平衡，兼顧超大流量與超高揚程輸出。整機采用高精度模具一體鑄造，流道光滑水力損耗低，配套專用耐海水防腐結構，可適配高溫原油、高鹽海水、高壓鍋爐給水等高腐蝕、高壓嚴苛工況，是大型海水淡化、長距離管線輸送、火電鍋爐系統主力高壓輸送設備。

二、性能及核心優點

• 中開分體結構，檢修無需拆卸管路：僅開啟上泵蓋即可吊出轉子組件，進出口管路、電機無需拆卸，大幅縮短停機維保時長；
• 無平衡盤自平衡葉輪：對稱多級葉輪設計自動抵消軸向推力，消除平衡盤磨損、卡滯、失效故障，運行穩定性大幅提升；
• 風冷稀油軸承系統：軸承體外置散熱風扇，散熱效率高，軸承長期高溫工況使用壽命延長2倍以上；
• 專屬耐海水防腐結構：過流件防腐結構優化，適配高氯離子海水長期連續輸送，抗點蝕、沖刷；
• 可加裝保溫夾套：整機選配保溫室結構，維持介質穩定溫度，適配450℃以內高溫介質輸送；
• 高精度鑄造成型：加工中心金屬模具澆筑，泵體外型平整無砂眼，內部流道光滑，水力效率最高超91%；
• 寬工況多轉速可選：配備多檔標準轉速，覆蓋大流量、超高揚程雙工況需求，適配各類大型工業高壓系統。

三、完整技術參數

基礎運行參數

• 流量區間：25～7200m3/h
• 揚程區間：100～1400m
• 最高水力效率：＞91%
• 介質適用溫度：≤450℃
• 標準適配轉速：3600/2950/1480/980r/min
• 標準承壓等級：Class900高壓法蘭，可定制更高承壓規格
• 介質要求：海水、原油、高溫熱水、輕度腐蝕潔凈流體，允許微量固體雜質
• 環境條件：工業泵房通風環境，海拔≤1000m，環境溫度0～50℃
• 軸封配置：標配集裝式高溫機械密封，高溫工況可搭配冷卻沖洗系統
• 轉子結構：對稱多級葉輪、雙蝸殼徑向力平衡設計

型號編碼釋義（示例NDS600-12×8）

• NDS：臥式水平中開多級高壓離心泵系列
• 60：進口公稱通徑(mm)；12：單級揚程；8：葉輪總級數

四、整機材質細分

• 鑄鋼標準款：泵體、泵蓋WCB鑄鋼，適配高溫鍋爐給水、原油輸送，耐高溫沖擊；
• 全不銹鋼款：304/316不銹鋼過流件，適用于輕度腐蝕高溫工藝水循環；
• 雙相鋼防腐款：2205/2507雙相鋼葉輪、密封環，專為海水淡化、高氯鹽水工況定制，抗氯離子腐蝕；
• 配套配件：高溫氟橡膠/金屬纏繞密封、耐磨硬質合金密封環、不銹鋼緊固件；高溫機型配套保溫夾套碳鋼材質。

五、應用領域

• 火電熱力：高壓鍋爐給水、高溫冷凝水增壓循環系統；
• 海水淡化：反滲透滲透法海水淡化高壓增壓核心泵組；
• 長距離輸送：原油、工業介質遠距離管線增壓輸送；
• 化工冶金：高溫、高腐蝕工藝流體高壓輸送；
• 大型水處理：大型廠區、市政高揚程水循環工程；
• 特種工況：需超高揚程、強耐腐蝕介質輸送成套設備配套。

六、NDS中開多級泵與CDMFG高溫立式泵對比表格

七、選型指南

1.流量揚程區分選型

　　系統流量≥25m3/h、需求揚程100m以上大型高壓項目選用NDS；流量低于25m3/h、中小型設備高溫循環選用CDMFG立式高溫泵；長距離原油、海水淡化優先NDS雙相鋼機型。

2.材質匹配規則

　　高溫鍋爐、原油輸送選WCB鑄鋼；普通高溫清水選304不銹鋼；海水淡化、高氯介質必須選用2507雙相鋼過流件。

3.溫度配套選型

　　介質＞180℃必須選用NDS并選配整機保溫夾套；≤180℃小型高溫系統可選用CDMFG；450℃極限高溫僅NDS鑄鋼/雙相鋼機型可適配。

4.汽蝕余量校核

　　海水、高溫介質工況，有效汽蝕余量NPSHA需大于泵必需汽蝕余量NPSHR+1.0m，防止葉輪氣蝕腐蝕。

5.轉速匹配

　　大流量低揚程工況選用980/1480低速機型；超高揚程小流量選用2950/3600高速機型，匹配系統壓力需求。

八、安裝與維護說明

（一）標準安裝規范

• 整機安裝整體鋼筋混凝土共用底座，高精度水平校正，水平誤差≤0.03mm/m；
• 進出口大口徑管路獨立承重支架，禁止法蘭承受管道自重與熱變形拉力；
• 聯軸器嚴格找正，徑向、端面同軸偏差≤0.05mm，配套減震膨脹節隔絕震動；
• 進水前端配套大籃式粗過濾器，攔截泥沙、焊渣，保護耐磨密封環；
• 高溫介質機組接通軸承風冷散熱風扇，保溫夾套按要求通入導熱介質保溫；
• 電機、泵體整機可靠接地，高溫泵房預留強制通風散熱系統。

（二）分級日常維護流程

• 每日巡檢：監測軸承溫度≤80℃，檢查軸封滲漏、機組震動、進出口壓力穩定度；
• 月度保養：檢查軸承潤滑油油位，清理過濾器，緊固中開面、地腳全部螺栓；
• 季度檢修：開蓋檢查葉輪、密封環磨損情況，校正轉子動平衡，疏通冷卻、保溫管路；
• 年度大修：全套更換高溫機械密封，檢測軸磨損，更換老化軸承，全面清理泵腔水垢腐蝕層。

（三）長期停機存放要求

　　停機超30天徹底排空泵內高溫介質，清水多次沖洗流道；海水工況需專用緩蝕藥劑沖洗；鑄鋼內腔涂抹高溫防銹油；冬季放空保溫、軸承冷卻管路介質防凍裂；定期手動盤軸防止軸彎曲變形。

九、行業高頻FAQ問答

Q1：NDS和CDMFG該怎么區分選型？

　　A：大型海水淡化、火電高壓鍋爐、大流量長距離原油輸送選NDS；小型模溫機、小流量高溫設備配套選CDMFG，二者流量、揚程、耐溫體量差距極大，不可混用。

Q2：NDS輸送海水必須用雙相鋼嗎？

　　A：長期連續海水工況必須2205/2507雙相鋼；短期間歇海水可臨時316不銹鋼，長期會發生氯離子點蝕穿孔。

Q3：NDS最高能輸送450℃介質嗎？需要加裝什么配件？

　　A：標準鑄鋼機型可適配450℃高溫，必須選配整機保溫夾套、高溫金屬纏繞密封與軸承風冷系統。

Q4：NDS檢修需要拆掉進出口大管道嗎？

　　A：不需要，中開式結構僅拆開上泵蓋，轉子向上吊出，進出口管路、電機全程保持不動，大幅降低大型管路拆裝成本。

Q5：NDS為什么取消傳統平衡盤結構？

　　A：采用雙側對稱多級葉輪自動平衡軸向推力，避免平衡盤磨損、卡滯失效，減少故障點，延長整機連續運行周期。

Q6：NDS多臺并聯海水淡化系統有哪些注意事項？

　　A：同型號同轉速配置，每臺獨立高壓閘閥、止回閥，配套變頻調速系統，避免單泵長期滿負荷腐蝕磨損。

Q7：運行震動、噪音過大是什么故障原因？

　　A：聯軸器對中偏差、底座未找平、葉輪結垢失衡、管路缺少支撐、汽蝕進氣，逐項校正清理即可恢復平穩運行。

Q8：NDS軸承容易發熱怎么解決？

　　A：檢查風冷風扇是否故障、潤滑油缺失變質、軸向推力超標，更換潤滑油、修復散熱風扇即可降溫。

Q9：NDS可以輸送原油介質嗎？需要定制什么部件？

　　A：可以，選用WCB鑄鋼機型，配套耐油機械密封，調整軸承潤滑介質適配原油工況。

Q10：NDS有沒有自吸功能？

　　A：無自吸能力，進水側必須維持穩定正壓液位，海水、原油低位取水需配套前置增壓泵。
