一、產品說明

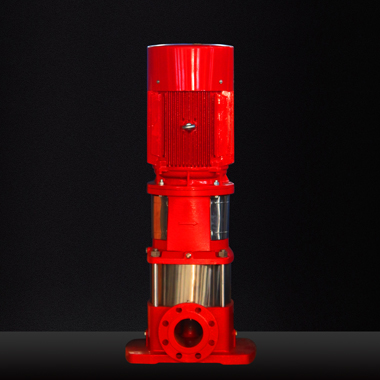

　　XBD-DL為非自吸立式多級消防泵，采用立式分段緊湊結構，電機軸通過彈性聯軸器直連泵軸，傳動同步穩定；葉輪、導葉采用鑄鐵材質，泵體進出水口底部同軸布置，適配標準管道直連安裝。整機符合消防供水規范，依靠多級葉輪增壓，適配樓宇噴淋、消火栓、穩壓供水等常溫清水輸送場景，配套IP54防護F級絕緣風冷專用消防電機，運行穩定可靠。

二、性能及核心優點

• 立式緊湊布局豎向結構占地空間小，狹小消防泵房可輕松布置多臺一用一備機組；
• 便拆式機械密封無需整體拆解泵體即可更換密封件，日常檢修效率高、維保成本低；
• 管道式直裝設計進出口同軸，管路對接簡單，可按需調整出水口安裝角度適配現場管線；
• 水力平衡結構多級葉輪搭配導葉，軸向力自動平衡，運行振動小、噪音低；
• 專用消防電機全封閉風冷二極電機，IP54防護、F級絕緣，長期連續運行耐高溫；
• 寬工況覆蓋流量、壓力區間覆蓋多層建筑消防穩壓、主供水全部工況需求。

三、完整技術參數

水力工況參數

• 額定流量區間：15L/s～42L/s
• 額定壓力范圍：0.28MPa～1.88MPa
• 配套電機功率：15kW～90kW
• 適用介質：常溫清水，無固體雜質
• 介質溫度：常溫（≤40℃）

電機配套參數

• 電機型式：全封閉風冷二極標準消防電機
• 電源頻率：50Hz
• 防護等級：IP54
• 絕緣等級：F級

型號編碼釋義

• XBD：電動消防泵；DL：立式多級分段結構；后綴標注流量、壓力、功率規格

四、整機材質細分

• 泵殼、進水/出水段、中段：鑄鐵強度高，承壓穩定，適配常溫清水消防介質；
• 葉輪、導葉：鑄鐵耐磨抗沖刷，多級增壓水力匹配度高；
• 軸件：優質碳鋼調質處理剛性強，長期運轉不易彎曲變形；
• 機械密封：硬質合金+氟橡膠密封組件耐水沖刷，不易滲漏；
• 電機殼體：鑄鐵風冷外殼散熱快，防護等級達標。

五、應用領域

• 建筑消防滅火系統：噴淋系統、消火栓主供水泵；
• 消防穩壓補水系統：高層樓宇消防穩壓、恒壓供水；
• 通用供水系統：廠區、樓宇生活清水輸送；
• 鍋爐給水、冷凝水循環常溫清水輸送；
• 市政、工業常規水處理清水增壓輸送。

六、選型指南

1.流量壓力匹配

　　按建筑消防設計流量、最不利點水壓選型，長期工作壓力不超過額定壓力90%預留安全余量。

2.機組配置規范

　　消防系統標準采用一用一備或多用一備，備用泵功率、流量不小于主泵規格。

3.介質使用限制

　　僅可輸送常溫清水，禁止含顆粒、腐蝕污水，介質溫度不得超過40℃。

4.安裝空間選型

　　泵房狹小優先選用立式XBD-DL；場地開闊可對比臥式消防泵綜合占地。

5.配套附件選配

　　標配進出口閘閥、止回閥、壓力表，高要求工況增設穩壓罐、減震底座。

七、安裝與維護說明

（一）標準安裝規范

• 整機落地加裝減震底座，減少運行振動傳遞至建筑管路；
• 進出口管路獨立承重，管道重量不得作用于泵體法蘭，防止泵殼變形滲漏；
• 泵啟動前必須灌滿清水，排凈泵腔內部空氣，禁止空轉干磨密封；
• 電機接線做好防水防護，匹配50Hz標準三相電源，確認轉向無誤再試運行；
• 泵房通風散熱，環境溫度控制在40℃以內，保障電機長期運行。

（二）分級日常維護流程

• 每日巡檢：查看壓力表、有無滲漏、電機溫升、運行異響；
• 月度保養：清理進口過濾器，檢查機械密封滴漏量，緊固法蘭螺栓；
• 季度檢修：檢查聯軸器彈性墊磨損，加注軸承潤滑脂，校驗出水壓力；
• 年度大修：拆解更換機械密封、磨損葉輪/軸套，整機耐壓測試。

（三）長期停機存放要求

　　排空泵腔內積水，防止鑄鐵部件銹蝕；每月短時空載運行3分鐘，避免葉輪、軸銹死卡滯。

八、行業高頻FAQ問答

Q1：XBD-DL是自吸消防泵嗎？

　　A：非自吸式，使用前必須灌滿水，吸入口液面需高于泵體進水口。

Q2：運行出水壓力忽高忽低是什么原因？

　　A：泵腔積氣、進口管路漏氣、過濾器堵塞，排氣并清理濾網、緊固管路密封。

Q3：機械密封漏水如何處理？

　　A：本款為便拆式密封，無需拆解多級泵體，直接拆卸密封組件更換新品。

Q4：介質水溫45℃能否長期使用？

　　A：不可以，標準機型僅適配常溫≤40℃，高溫需定制耐高溫密封款。

Q5：可以輸送污水、含泥沙水體嗎？

　　A：不適用，泥沙會快速磨損葉輪與密封，僅允許潔凈清水介質。

Q6：電機發燙、溫升過高是什么故障？

　　A：缺相運行、管路阻力過大、環境通風差，檢查供電并清理進口堵塞。

Q7：一用一備機組如何切換維護？

　　A：單臺檢修時關閉對應進出口閥門，另一臺獨立投入消防供水，不中斷系統。

Q8：泵運行噪音震動大怎么解決？

　　A：加裝減震墊，校正聯軸器同軸度，清理葉輪內部淤積雜質。

Q9：進出水口方向可以調整嗎？

　　A：可以，拆卸拉緊螺栓旋轉出水段，0°/90°/180°/270°四向可調。

Q10：15kW與90kW功率怎么選型？

　　A：低層小流量穩壓選15kW，高層、大面積建筑群主消防供水選用大功率機型。
