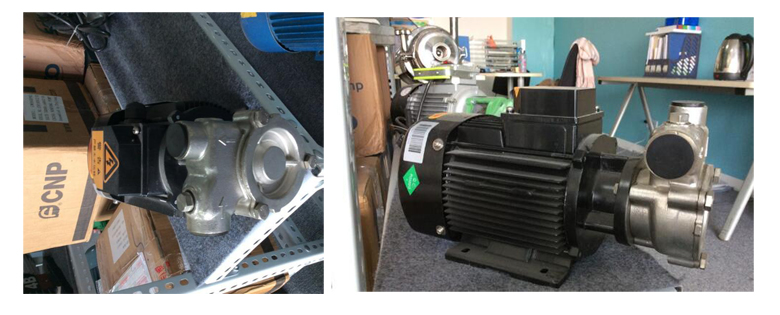

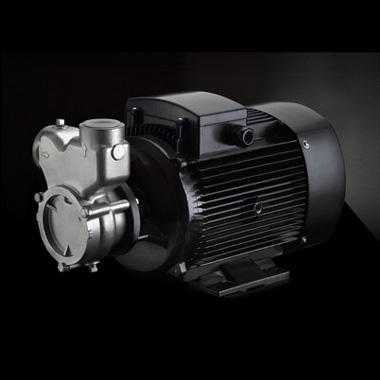

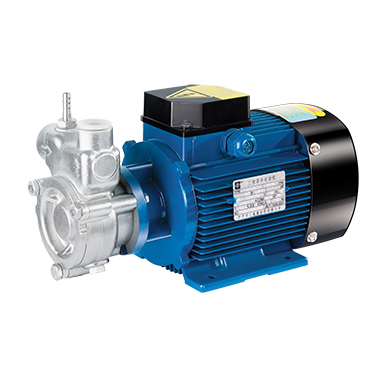

一、產品說明
QY(B)、QYL(B)為臥式不銹鋼自吸氣液混合泵，整機過流件全不銹鋼打造，運行可同步吸水、吸氣，依靠泵腔內部加壓完成氣液充分融合。QY(B)采用電機直聯一體式結構，QYL(B)配備聯軸器分體傳動；標配自吸負壓進氣結構，無需外接空壓機、溶氣罐等配套設備，簡化整套溶氣工藝設備，適配臭氧、富氧、氣浮、噴霧類氣液混合工況。
二、性能及核心優點
- 一體化氣液融合同步吸液吸氣，泵內加壓攪拌，生成20~30μm微細氣泡，氣液溶解效率高
- 設備簡化省錢省去空壓機、噴射器、大型溶氣罐，降低項目投資與占地
- 運行穩定低噪水力結構優化，整機振動小，長期連續運行工況平穩無波動
- 寬溫介質適配可輸送-15℃~+120℃冷熱潔凈介質，適配冷熱溶氣工藝
- 不銹鋼防腐全過流不銹鋼，適配純水、弱腐蝕藥劑、食品級溶氣水體
- 自吸負壓進氣依靠泵內負壓自主吸氣，進氣量可控，氣液配比穩定可控

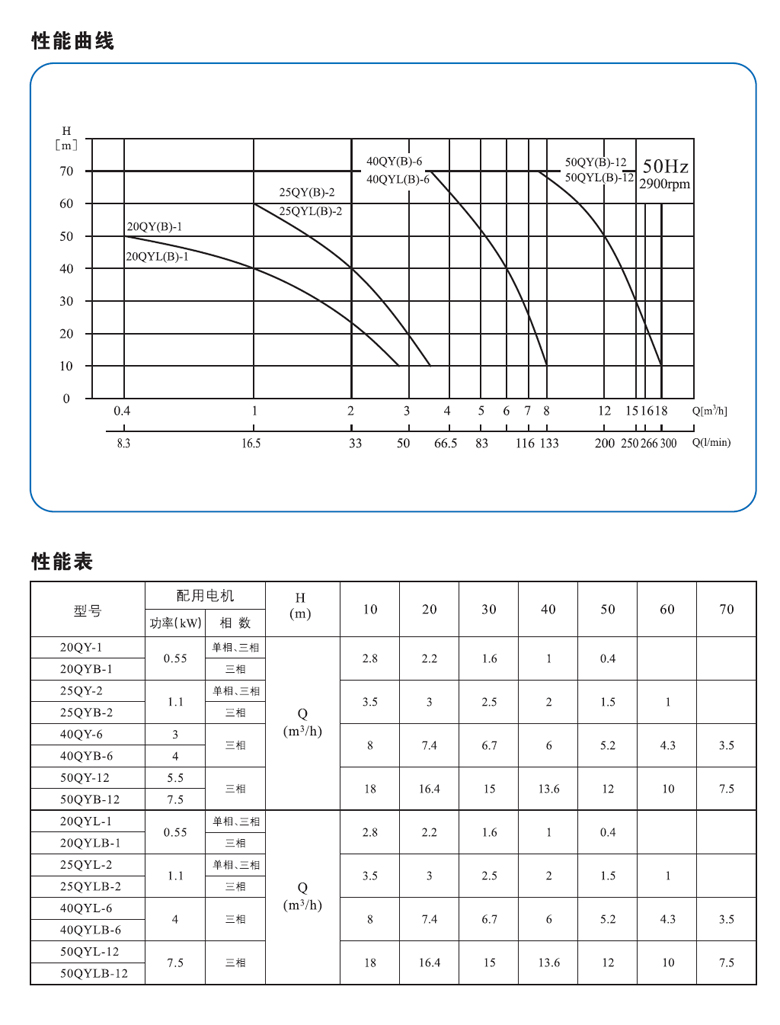

三、完整技術參數
- 流量區間：0.5m3/h～18m3/h
- 額定揚程范圍：10m～70m
- 配套電機功率：0.55kW～7.5kW
- 適用介質溫度：-15℃～+120℃
- 標準電源頻率：50Hz
- 標準氣液配比：最大氣液比1:9，吸氣量8%~10%
- 介質要求：潔凈低粘度液體，pH適用范圍3~9，不含硬質大顆粒雜質
- 環境溫度上限：≤40℃
四、整機材質細分
- 過流核心件304不銹鋼泵體、葉輪、吸排腔體，耐清水、弱腐蝕介質
- 機械密封氟橡膠+碳化硅復合密封，適配寬溫氣液混合工況
- 泵軸不銹鋼調質軸，長期氣蝕環境不易銹蝕磨損
- 電機殼體鑄鐵防腐外殼，IP54防護，防塵防水濺
- B型防爆款配件防爆電機、隔爆密封，適配易燃易爆低粘度液體
五、QY(B)與QYL(B)型號對比表格
| 對比項目 | QY(B)直聯型氣液混合泵 | QYL(B)聯軸器型氣液混合泵 |
|---|---|---|
| 傳動結構 | 電機軸直接嵌入泵體，一體式直聯結構 | 泵與電機分體，彈性聯軸器緩沖傳動 |
| 機身體積 | 結構緊湊，整體長度短，占地更小 | 整體長度更長，預留聯軸器檢修空間 |
| 維護難度 | 拆裝空間有限，拆解泵體需同步拆卸電機 | 可單獨分離泵頭與電機，檢修密封更便捷 |
| 適用工況 | 中小型設備配套、安裝空間狹小場景 | 大功率、長期24h連續運行工業產線 |
| 防爆版本 | QYB防爆直聯款 | QYLB防爆聯軸款 |
| 水力性能 | 同口徑流量、揚程參數完全一致 | 同口徑流量、揚程參數完全一致 |
六、應用領域
- 臭氧水制取設備：凈水消毒、污水臭氧氧化處理溶氣供給
- 富氧水制備：飲用水、養殖水體增氧、生化富氧工藝
- 噴霧處理系統：藥液霧化、純水加濕、藥劑噴淋溶氣供給
- 氣浮水處理：工業污水、印染廢水、食品廢水溶氣氣浮裝置
- 配套拓展：冷熱媒循環、小型高壓儲罐送液、發泡液體輸送
七、選型指南
1.流量揚程匹配
按照設備小時溶氣產水量選型，系統背壓預留10%揚程余量，避免氣液配比失衡。
2.傳動形式選擇
設備機柜狹小、小功率工況選QY(B)直聯款；大功率、全年連續運行選QYL(B)聯軸款。
3.防爆型號區分
輸送汽油、醇類等易燃易爆介質選用QYB/QYLB防爆機型，普通清水選用標準QY/QYL。
4.介質溫度管控
介質長期高于90℃，需更換耐高溫氟橡膠密封組件，防止密封老化漏氣。
5.管路配套配件
進口加裝小型過濾器，進氣口配套微調球閥，精準控制進氣量穩定氣液比例。

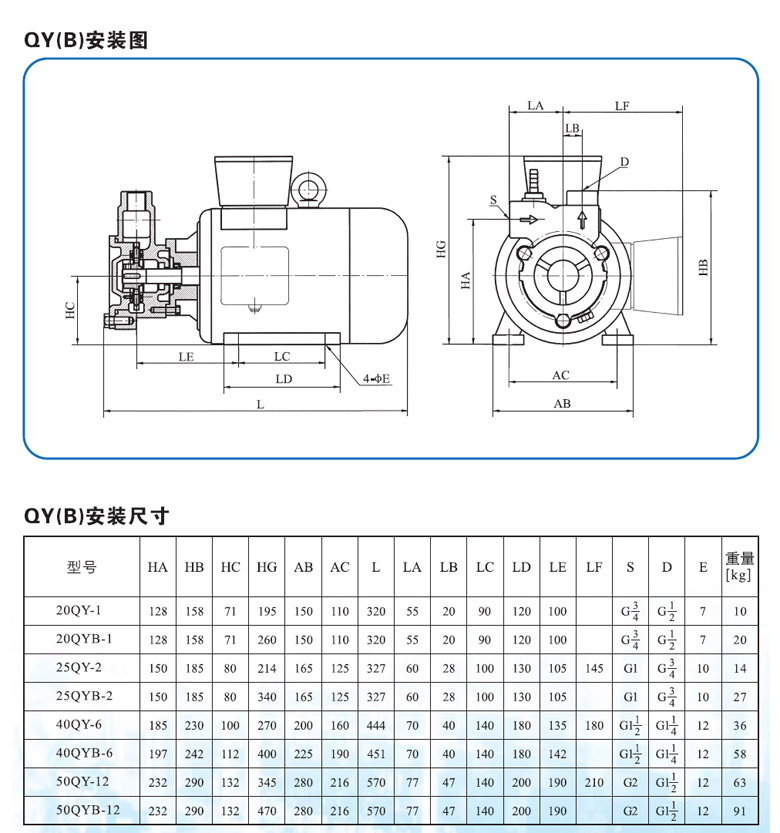

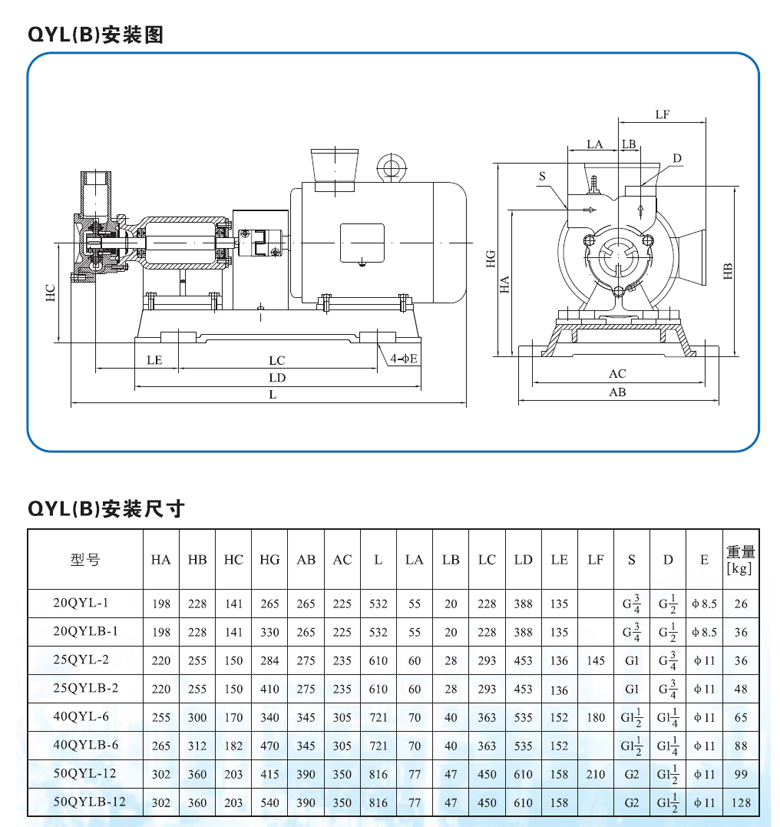

八、安裝與維護說明
（一）標準安裝規范
- 整機水平臥式固定減震底座，減少氣液脈動帶來的管路振動
- 吸液管路短直密封不漏氣，進氣管路加裝調節球閥控制進氣比例
- 進出口管路獨立支架承重，管道重量不擠壓不銹鋼泵體法蘭
- 首次開機前泵腔加注清水，禁止干轉干磨機械密封造成漏氣
- 機房通風散熱，環境溫度控制≤40℃，防爆機型單獨隔爆配電
（二）分級日常維護流程
- 每日巡檢：觀察出水氣泡細膩度、泵體密封滲漏、電機溫升異響
- 月度保養：清洗進口過濾器，緊固全部管路法蘭，微調進氣閥門
- 季度檢修：拆解檢查機械密封磨損；QYL機型更換老化聯軸器緩沖墊
- 年度大修：更換密封件、清洗泵腔水垢，重新標定氣液混合效果
（三）長期停機存放要求
停機排空泵腔介質，清水沖洗流道，避免介質結晶堵塞吸氣口；室內干燥存放，每周短時空載運行防止葉輪粘連。
九、行業高頻FAQ問答
Q1：進氣量越大，氣液溶解效果越好嗎？
A：不是，額定最大氣液比1:9，過量進氣會造成氣堵、流量下跌，需用球閥控制進氣量。
Q2：QY和QYL可以直接互換使用嗎？
A：水力參數一致可臨時替換；長期連續生產優先選用QYL聯軸款，檢修更方便。
Q3：出水氣泡粗大、溶氣效果差是什么故障？
A：吸液管路漏氣、進氣閥開度過大、機械密封老化進氣，依次緊固管路、調小進氣量、更換密封。
Q4：泵無法正常吸氣怎么處理？
A：檢查進氣閥門是否關閉、吸液管路破損漏氣、泵腔缺水，補滿清水并密封管路即可恢復負壓。
Q5：介質110℃可以長期用標準密封嗎？
A：不可以，標準密封長期90℃以上易老化漏氣，需定制高溫專用密封。
Q6：可以輸送含泥沙雜質的污水嗎？
A：僅適配潔凈低粘度液體，硬質雜質會劃傷不銹鋼葉輪與密封。
Q7：防爆款和普通款區別在哪里？
A：QYB/QYLB配備隔爆電機、阻燃密封，適用于醇、汽油等易燃易爆介質。
Q8：運行壓力波動劇烈如何解決？
A：出口加裝小型穩壓緩沖罐，微調進氣球閥穩定氣液配比，削弱管路脈動。
Q9：氣液泵需要配套溶氣罐嗎？
A：無需，泵內直接加壓溶氣，可省去大型溶氣罐，簡化整套設備。
Q10：50Hz電機能否適配60Hz供電？
A：標準機型為50Hz專用，海外60Hz工況需定制對應規格電機。
