一、產品說明

　　NSG40為塑料款氣動隔膜泵，搭載高可靠三向先導式空氣換向閥，一體式換向軸保障同軸度，往復動作順滑無卡頓。標配氣源過濾結構，導向塊可選用陶瓷、不銹鋼兩種材質；活塞無螺釘結構拆裝便捷，外置氣動馬達便于檢修，整機采用耐腐蝕工程塑料，一款換向閥適配多規格泵，原廠承諾空氣閥質保15年、泵體質保5年，適配各類強腐蝕化工介質輸送。

二、性能及核心優點

• 三向先導換向閥不粘滯配件更換無需拆解液體腔，檢修效率大幅提升；
• 防腐氣路組件鋁制氣路部件陽極氧化+環氧涂層，抵御不潔壓縮空氣腐蝕；
• 一體式換向軸高同心設計，泵往復運行流暢，卡頓異響少；
• 自帶氣源過濾裝置阻隔雜質進入空氣馬達，延長氣動組件使用壽命；
• 雙材質導向塊可選陶瓷適配高磨損介質，不銹鋼適配常規腐蝕液體；
• 無螺釘活塞結構無需專用工具，現場拆裝、更換配件更簡單；
• 外置空氣馬達氣路部件外露，故障排查、零部件更換無需拆管路；
• 輕量化工程塑料機身耗材更少，整機活動零件少，故障率低；
• 通用換向閥模組單款氣閥適配多規格NSG系列，備件通用性強；
• 超長質保服務空氣閥15年質保，泵本體5年質保，長期使用成本更低。

三、完整技術參數

運行工況參數

• 最大工作壓力：0.84Mpa
• 最大流量：118gpm
• 最大往復速度：200cpm
• 最大自虹吸高度：5m
• 可通過固體顆粒最大直徑：5mm
• 最大空氣消耗量：401L/S

管路接口規格

• 空氣進口/出口：1/2in.npt
• 介質進口/出口：1-1/2in.npt

整機重量

• 聚丙烯(PP)泵體：16kg
• 聚偏氟乙烯(PVDF)泵體：20kg

型號釋義

• NSG：塑料氣動隔膜泵系列；40：1.5寸公稱通徑規格

四、整機材質細分

• 聚丙烯PP標準款耐弱酸弱堿，自重較輕，適配輕度腐蝕化工藥液、廢水；
• PVDF氟塑料升級款耐強酸、強溶劑腐蝕，適配高腐蝕性化工原液輸送；
• 氣路核心件一體式換向軸、三向先導閥，鋁件做防腐涂層處理；
• 易損導向件陶瓷、不銹鋼兩種導向塊，根據介質磨損、腐蝕強度選配；
• 結構輔件活塞無螺釘卡扣結構，氣動馬達殼體采用高強度工程塑料。

五、應用領域

• 精細化工：強酸強堿溶液、各類溶劑、電鍍液、防腐藥劑輸送；
• 環保水處理：酸堿廢水、絮凝劑、污泥漿料、腐蝕污水轉運；
• 涂裝油墨：腐蝕性涂料、色漿、清洗溶劑循環輸送；
• 醫藥化工：低腐蝕藥液、萃取劑、藥劑輔料輸送；
• 表面處理：酸洗池、磷化液、鈍化劑循環供給；
• 小型化工車間：含細微顆粒腐蝕性漿料輸送轉運。

六、選型指南

1.泵體塑料材質選型

　　弱酸、中性廢水選用PP聚丙烯款；濃酸、強有機溶劑、高腐蝕工況選用PVDF氟塑料款。

2.導向塊材質區分

　　含固體顆粒高磨損腐蝕漿料選用陶瓷導向塊；常規低腐蝕藥液選用不銹鋼導向塊。

3.介質顆粒限制

　　介質固體顆粒直徑不可超過5mm，大顆粒物料前端增設粗濾器，防止閥球卡滯。

4.氣源配套要求

　　壓縮空氣需干燥潔凈，前端加裝氣源三聯件，與本機過濾器形成雙重防護。

5.工況壓力匹配

　　系統持續工作壓力不得超過0.84Mpa，高壓輸送更換高壓型氣動隔膜泵。

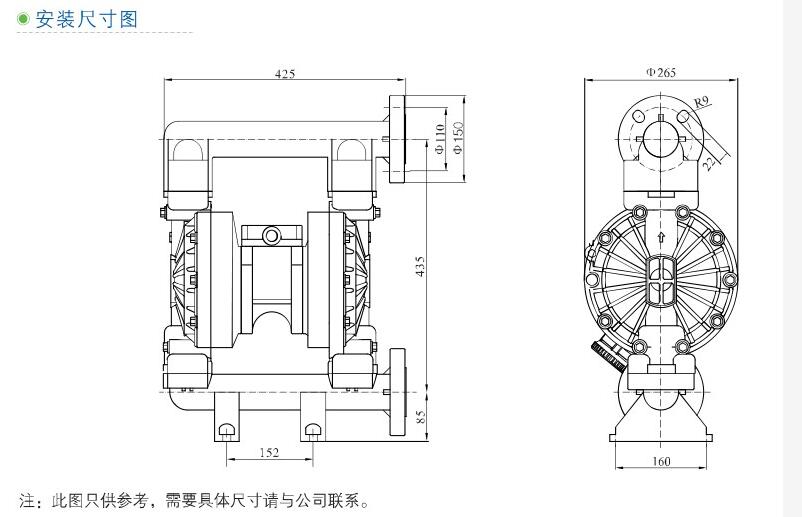

七、安裝與維護說明

（一）標準安裝規范

• 泵固定于平整底座，進出口管路獨立承重，管道拉力不作用于塑料泵體螺紋；
• 氣源管路加裝調壓過濾組件，再接本機空氣過濾口，保護內部氣閥；
• 介質進口前置濾網，攔截大于5mm固體顆粒，保護閥球與隔膜片；
• 氣路1/2npt、介質1.5npt螺紋纏繞耐腐生料帶，防止漏氣、介質滲漏；
• 外置氣動馬達預留檢修空間，無需拆卸介質管路即可更換氣閥配件；
• 輸送強腐蝕介質時，全部管路選用對應防腐塑料管道，避免金屬腐蝕污染介質。

（二）分級日常維護流程

• 每日巡檢：觀察泵往復動作是否順暢，檢查氣口、介質法蘭有無滲漏；
• 月度保養：清洗氣源過濾器，檢查導向塊、閥球磨損、腐蝕情況；
• 季度檢修：無需拆解液腔即可更換換向閥配件，檢查隔膜有無溶脹破損；
• 年度大修：完整拆解介質腔體，沖洗內部腐蝕沉淀，全套更換密封、隔膜易損件。

（三）長期停機存放要求

　　停機后排空泵腔腐蝕性介質，清水多次沖洗流道；氣路排空積水干燥存放；每月短時通氣試運行，防止換向閥長期靜置粘滯卡死。

八、行業高頻FAQ問答

Q1：NSG4更換換向閥配件需要拆開液體腔嗎？

　　A：不需要，三向先導閥獨立結構，氣路配件單獨拆裝，不用拆解介質腔體，檢修效率高。

Q2：PP聚丙烯泵體可以輸送濃鹽酸嗎？

　　A：不建議，濃強酸會腐蝕PP材質，強腐蝕工況必須選用PVDF氟塑料泵體。

Q3：泵運行卡頓、往復不順暢是什么原因？

　　A：壓縮空氣雜質堵塞氣閥、導向塊腐蝕磨損、氣源壓力不足，清洗過濾器或更換導向塊即可解決。

Q4：NSG40最大可通過多大固體顆粒？

　　A：允許最大5mm固體顆粒，超尺寸雜質會卡住閥球，造成流量下降甚至停泵。

Q5：15年空氣閥質保包含哪些零部件？

　　A：原廠換向閥、三向先導組件、一體式換向軸享受15年質保；隔膜、閥球等消耗件不在質保范圍。

Q6：陶瓷和不銹鋼導向塊該如何選擇？

　　A：高磨損、強腐蝕漿料選用陶瓷；常規弱腐蝕藥液、清水選用不銹鋼導向塊。

Q7：泵實際自吸達不到5米是什么原因？

　　A：進口管路密封漏氣、介質粘度偏高、閥球密封不嚴，縮短吸程管路并更換密封墊片。

Q8：無螺釘活塞結構長期運行會松動嗎？

　　A：原廠一體式卡扣結構，規范工況不會松動，月度巡檢卡扣狀態即可。

Q9：氣源含水量高會損傷泵嗎？

　　A：水分會銹蝕換向軸、氣閥內部，氣源前端必須配套干燥過濾器雙重防護。

Q10：多臺NSG40并聯輸送腐蝕液體要注意什么？

　　A：每臺獨立氣源調壓閥，介質管路加裝防腐單向閥，避免腐蝕介質回流損壞泵體。
