一、產品說明

　　南方NISO為標準非自吸單級臥式端吸離心泵，整機遵循ISO2858國際標準設計制造，采用軸向進水、徑向出水布局，創新后拉式泵體結構。檢修維護無需拆卸進出口管路與泵殼，僅從電機側抽出轉子組件即可更換葉輪、機械密封等易損件，大幅降低管路改造與停機檢修成本，廣泛適配暖通、供水、消防、工業循環等常規流體輸送場景。

二、性能及核心優點

• 安裝尺寸標準化完全符合ISO2858國際通用標準，同規格其他品牌泵可直接替換，新舊工程改造無需修改基礎與管路；
• 后拉式免拆管路結構檢修不用斷開管道，單人即可快速完成密封、葉輪更換，縮短停機時長；
• 運行平穩低噪葉輪精密動平衡校正，優化大口徑進口水力模型，降低汽蝕余量，機組震動小，適配機房靜音工況；
• 整機結構穩固獨立懸架軸承座設計，軸系剛性強，長期高負荷運行不易變形，軸承使用壽命更長；
• 適配寬溫介質標配耐高溫密封組件，可輸送-15℃低溫冷水至110℃中溫熱水，冷暖循環通用；
• 通用性強支持變頻、防爆、雙電壓電機定制，單臺或多臺并聯供水方案均可匹配。

三、完整技術參數

基礎運行參數

• 流量范圍：3m3/h～800m3/h
• 揚程范圍：4m～160m
• 配套電機功率：0.55kW～160kW
• 供電頻率：50Hz，標準380V三相，4kW及以下可定制220V單相
• 介質適用溫度：-15℃～+110℃
• 介質要求：潔凈、低粘度、無硬質顆粒、無長纖維、非易燃易爆清水或輕度中性流體
• 環境使用條件：海拔≤1000m，環境溫度0℃～40℃，機房通風干燥，相對濕度≤95%
• 電機配置：IP55防護、F級絕緣全封閉風冷二/四極國標電機，IE3高效電機可選
• 系統最大承壓：16bar，進出口PN16標準法蘭

型號編碼釋義（示例NISO80-65-200/18.5）

• NISO：標準懸架式端吸離心泵系列代號
• 8：吸入口直徑
• 65：排出口直徑
• 200：葉輪名義直徑
• 18.5：配套電機功率(kW)

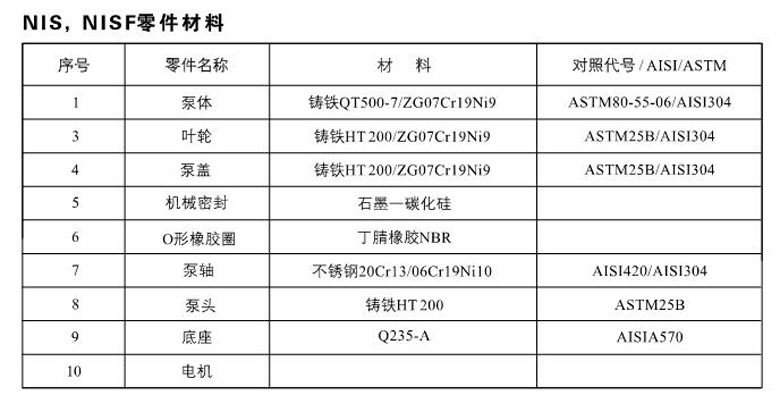

四、整機材質細分

• 標準鑄鐵款（NISO基礎型）泵體、懸架為球墨鑄鐵，葉輪、軸套304不銹鋼，適配常溫中性自來水、空調冷凍水，性價比高；
• 全不銹鋼定制款泵體、葉輪、法蘭全部304/316不銹鋼，耐受泳池水、微量弱酸，無鑄鐵銹蝕污染水質；
• 氟塑料內襯款過流部件內襯F46氟塑料，適配輕度腐蝕化工循環介質；
• 通用配件標配氟橡膠機械密封，100℃以上熱水可更換耐高溫特種密封，緊固件統一304不銹鋼。

五、應用領域

• 供水系統：小區二次供水、廠區恒壓增壓、別墅集中穩壓、市政管網補水泵站；
• 冷卻和空調系統：中央空調閉式循環、板式換熱機組、機床/激光設備恒溫冷卻；
• 系統增壓：工藝管路加壓、水箱補水、高低樓層壓差補償；
• 消防、噴淋系統：消防穩壓供水、廠房噴淋循環、小型消防機組配套；
• 工業系統：食品潔凈水循環、暖通換熱、小型工藝清水輸送。

六、NISO、NIS、NISF型號對比表格

七、選型指南

1.流量選型要點

按系統峰值總用水量計算，住宅供水按人均用水量疊加，工業設備同步開啟流量求和；額定流量預留10%余量，避免電機長期滿負荷發熱老化。

2.揚程選型要點

總揚程=垂直提升高度+管路沿程損耗+末端所需壓差，高層、長管路整體預留10%~20%余量，防止管路結垢后壓力不足。

3.型號結構選擇規則

大功率、長期連續運行、老舊IS泵改造、需要通用ISO安裝尺寸，優先選NISO；小功率間歇供水選NIS；純水、含氯水體輕度腐蝕工況選用NISF。

4.材質選型規則

普通常溫清水選用鑄鐵NISO；泳池、微量弱酸介質升級304/316不銹鋼；輕度腐蝕化工介質可選氟塑料內襯定制款。

5.溫度匹配規則

≤70℃常規冷水使用標準氟橡膠密封；70~110℃熱水工況必須配套耐高溫機械密封。

八、安裝與維護說明

（一）標準安裝規范

• 整機水平固定在混凝土底座，底座加裝橡膠減震墊，管道增設獨立管托，管路重量不得壓在泵進出口法蘭；
• 嚴格區分軸向進水、徑向出水，禁止反向安裝；進水前端加裝40~60目Y型過濾器，攔截焊渣泥沙；
• 全系非自吸泵，進水側必須持續保持正壓液位，嚴禁缺水空轉；開機前松開排氣螺釘排空泵腔空氣；
• 電機外殼可靠接地，380V回路配套缺相、過載保護器；進出口加裝橡膠軟接頭減震降噪；
• 多泵并聯時每臺獨立配置閥門、止回閥，防止回流水錘沖擊泵體。

（二）分級日常維護流程

• 每日巡檢：查看機械密封有無滲水、運行噪音、電機外殼溫度≤75℃、出水壓力是否穩定；
• 月度保養：清洗進水過濾器，緊固地腳、法蘭螺栓，檢查管路有無滲漏；
• 季度檢修：檢測密封老化情況，懸架軸承加注耐高溫潤滑脂，核對運行額定電流；
• 年度大修：利用后拉式結構抽出轉子，清理葉輪水垢，整套更換老化密封，檢查軸磨損程度。

（三）長期停機存放要求

停機超過15天徹底排空泵內介質，清水沖洗流道后干燥存放；鑄鐵款短期停機可留存清水防銹；不銹鋼/內襯款必須完全放空；冬季低于0℃徹底放空積水，防止凍裂泵體。

九、行業高頻FAQ問答

Q1：NISO可以直接替換老式IS離心泵嗎？

A：可以，NISO嚴格遵循ISO285標準，底座、法蘭尺寸完全通用，不用修改基礎和管路，直接整機更換即可。

Q2：NISO、NIS維修區別是什么？

A：NISO后拉式無需拆管路，抽出轉子就能換密封葉輪；NIS直聯款檢修必須斷開進出口管道，拆裝繁瑣，適合小型簡易工況。

Q3：NISO有沒有自吸功能，能直接抽井水嗎？

A：全系無自吸能力，進水必須保持正壓，空轉短時間就燒毀機封，地下取水需搭配前置自吸泵。

Q4：運行流量壓力變小是什么原因？

A：進水濾網堵塞、泵腔積氣、葉輪結垢、吸入液位不足產生氣蝕，依次清理、排氣除垢即可恢復性能。

Q5：105℃熱水可以長期用普通NISO嗎？

A：標準密封上限70℃，70~110℃熱水必須定制高溫氟橡膠機械密封款。

Q6：泳池水循環選NISO還是NISF？

A：泳池含氯離子會腐蝕鑄鐵泵體，不能選用鑄鐵NISO，必須選用NISF全不銹鋼型號。

Q7：多臺NISO并聯消防泵要注意什么？

A：全部選用同型號，每臺獨立閥門、止回閥，搭配變頻控制柜輪換運行，避免單泵長期滿負荷損耗。

Q8：NISO運行震動噪音大怎么解決？

A：檢查地腳螺栓松動、減震墊脫落、進水積氣；加裝進出口軟接頭，定期清理濾網消除氣蝕噪音。

Q9：NISO軸承多久加注潤滑脂？

A：常溫工況每季度加注一次，100℃高溫熱水工況每月補充潤滑脂，防止軸承干磨損壞。

Q10：防爆車間可以直接用普通NISO電機嗎？

A：不可以，易燃易爆環境需要整機定制防爆型NISO，不可后期單獨更換電機。
