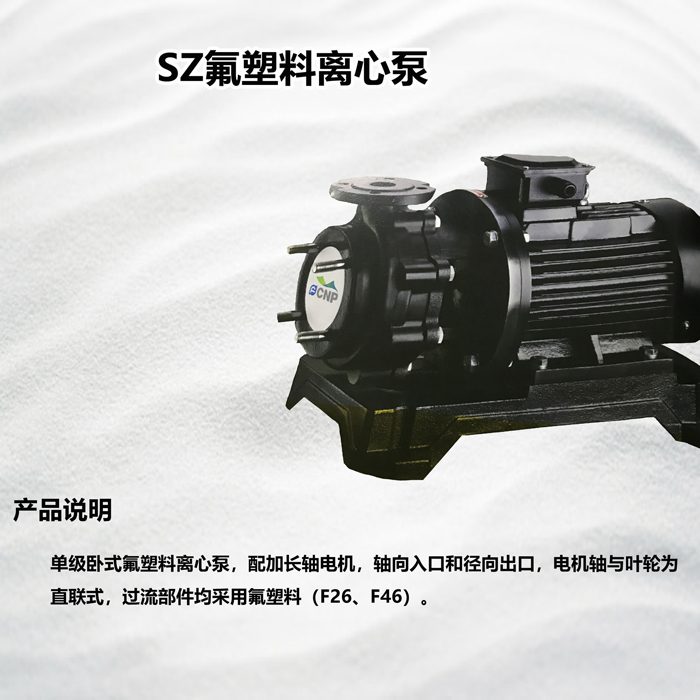

一、產品說明

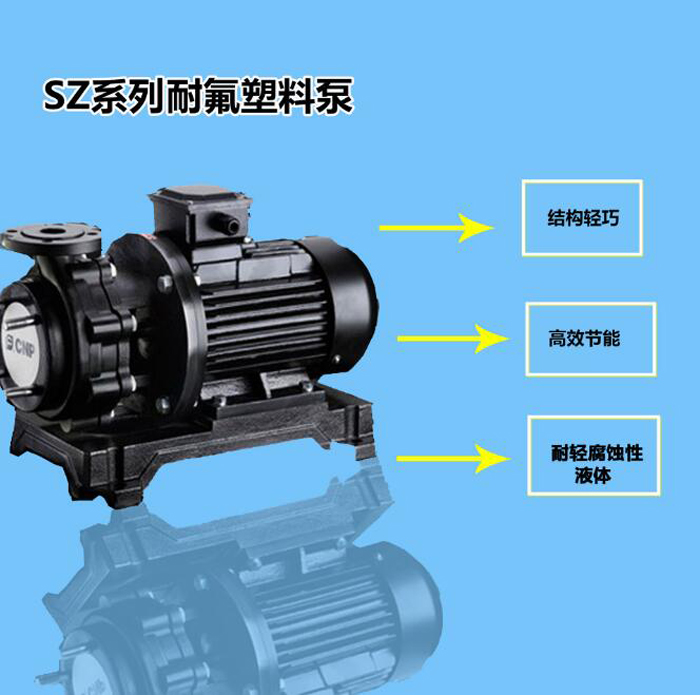

　　南方SZ為單級臥式直聯氟塑料耐腐蝕離心泵，搭載加長軸一體化電機，采用軸向進水、徑向出水標準法蘭布局，電機軸與葉輪直連無聯軸器，傳動穩定無偏移。葉輪、泵殼等全部過流部件采用F26、F46氟塑料一體成型，具備極強耐酸堿腐蝕能力，可適配各類強腐蝕化工介質循環輸送，整機結構簡化，適配中小型腐蝕工況配套使用。

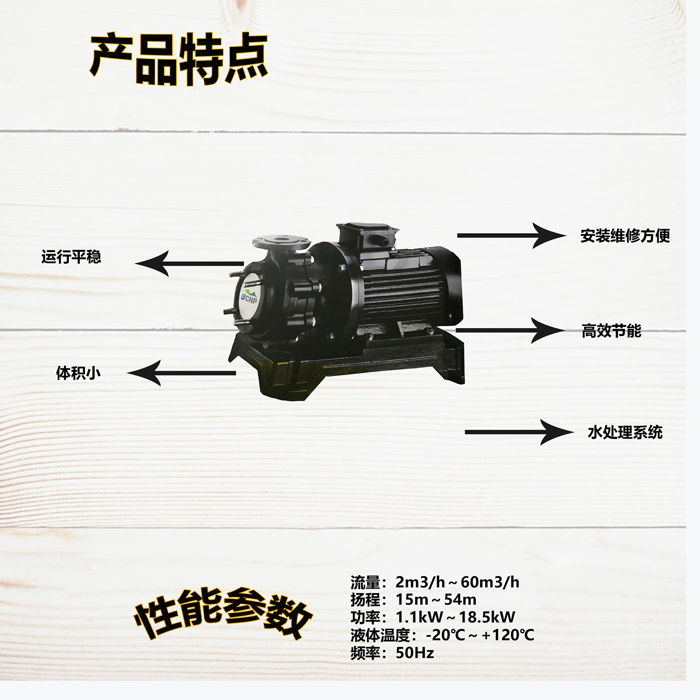

二、性能及核心優點

• 整機體積小巧直聯緊湊結構，占用安裝空間小，狹小化工機房、設備機箱均可布置；
• 運行平穩低震動葉輪精密動平衡校正，加長軸剛性結構，長時間連續運行無明顯抖動；
• 高效節能優化氟塑料水力流道，水力損耗低，配套國標高效電機，長期使用能耗更低；
• 拆裝維修便捷分體式泵頭設計，無需整體拆除管路，即可單獨更換機械密封、葉輪易損件；
• 廣譜耐腐適配F26/F46氟塑料過流件，耐受強酸、強堿、含氯、有機溶劑等強腐蝕介質；
• 寬溫介質兼容標準機型可輸送-20℃低溫至120℃高溫腐蝕液體，冷熱工藝通用。

三、完整技術參數

基礎運行參數

• 流量范圍：2m3/h～60m3/h
• 揚程范圍：15m～54m
• 配套電機功率：1.1kW～18.5kW
• 供電規格：50Hz，標準380V三相電機，防爆、變頻電機可定制
• 介質適用溫度：-20℃～+120℃
• 介質要求：各類酸、堿、鹽、農藥、有機溶劑等潔凈腐蝕性液體，介質無硬質大顆粒雜質
• 環境條件：海拔≤1000m，環境溫度0℃～40℃，機房通風干燥，遠離明火
• 電機配置：IP55防護、F級絕緣全封閉風冷電機，防腐烤漆外殼適配化工潮濕環境
• 系統最大承壓：10bar，進出口標準法蘭連接

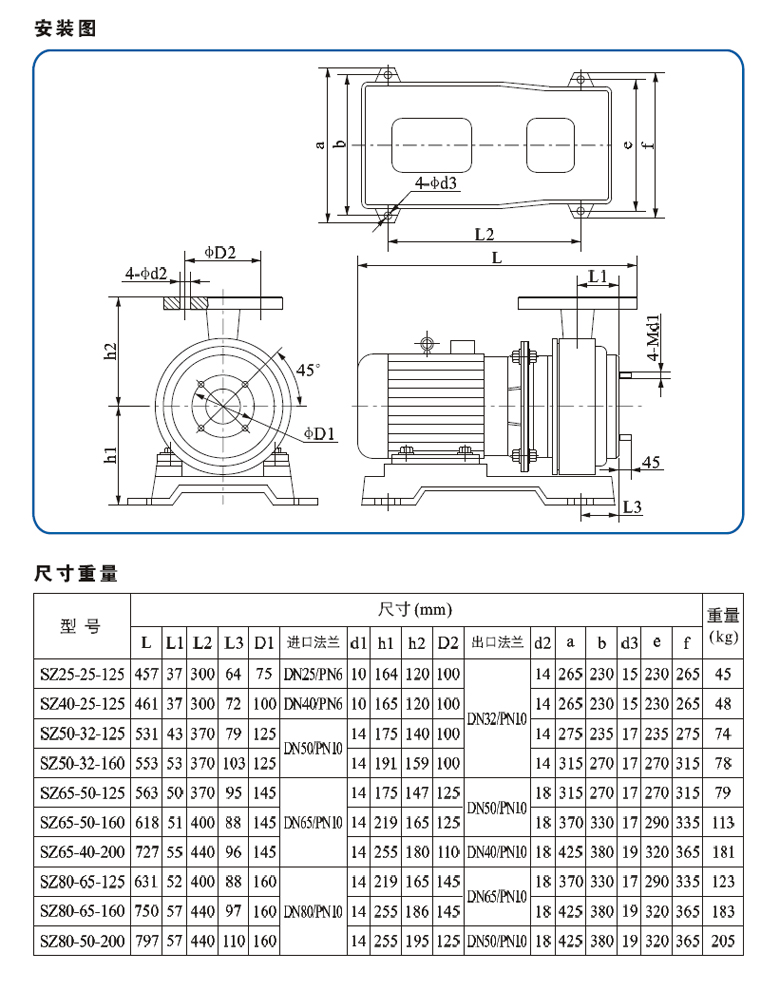

型號編碼釋義（示例SZ50-32-160）

• SZ：臥式氟塑料耐腐蝕離心泵系列代號
• 50：泵進口通徑(mm)
• 32：泵出口通徑(mm)
• 160：葉輪名義外徑(mm)

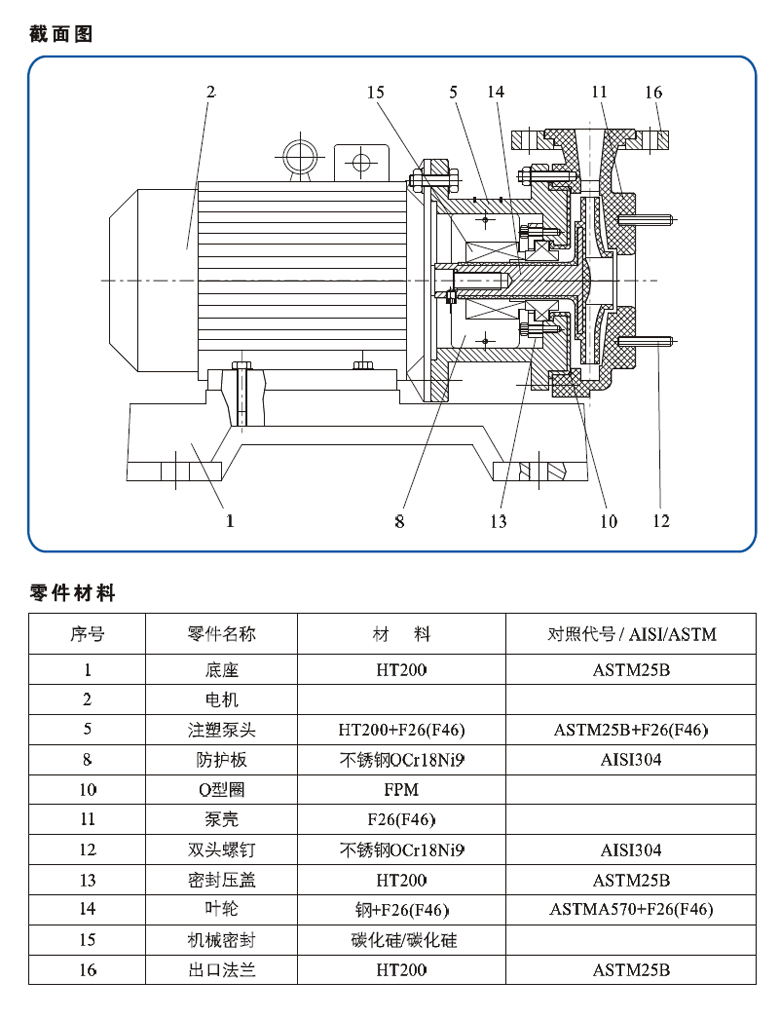

四、整機材質細分

• 過流核心材質：F46氟塑料耐溫上限更高，耐強氧化劑、濃酸堿，適配高溫酸洗、電鍍高腐蝕工況；
• 過流核心材質：F26氟塑料性價比更高，適配常規弱酸、農藥、常溫化工循環介質；
• 標準輔助材質：HT20鑄鐵底座、法蘭壓蓋緊固件全部304不銹鋼，避免化工介質銹蝕螺栓；
• 密封配件：氟橡膠FPM機械密封標配耐腐密封，高溫工況可升級耐高溫特種密封；
• 可選定制材質：全不銹鋼底座、襯四氟配件高鹽、高濕化工車間專用升級方案。

五、應用領域

• 電鍍行業：電鍍液循環、酸洗槽腐蝕藥液輸送；
• 化工行業：酸堿鹽溶液、有機溶劑、反應釜腐蝕介質循環；
• 農藥行業：農藥原液、稀釋藥劑耐腐蝕輸送；
• 石油行業：輕度腐蝕原油助劑、化工原料輸送；
• 酸洗工藝：鋼材酸洗、表面鈍化強酸性循環液體輸送；
• 其他場景：污水處理腐蝕藥劑、廢氣洗滌酸堿液輸送。

六、選型指南

1.流量選型要點

按照工藝設備峰值循環流量計算，單臺機組預留10%流量余量；多反應釜并聯疊加總流量，避免電機長期滿負荷過熱老化。

2.揚程選型要點

總揚程=垂直提升高度+管路沿程阻力+設備末端壓差，腐蝕管路易結垢，整體預留10%~15%揚程余量；長距離輸送優先選用中高揚程型號。

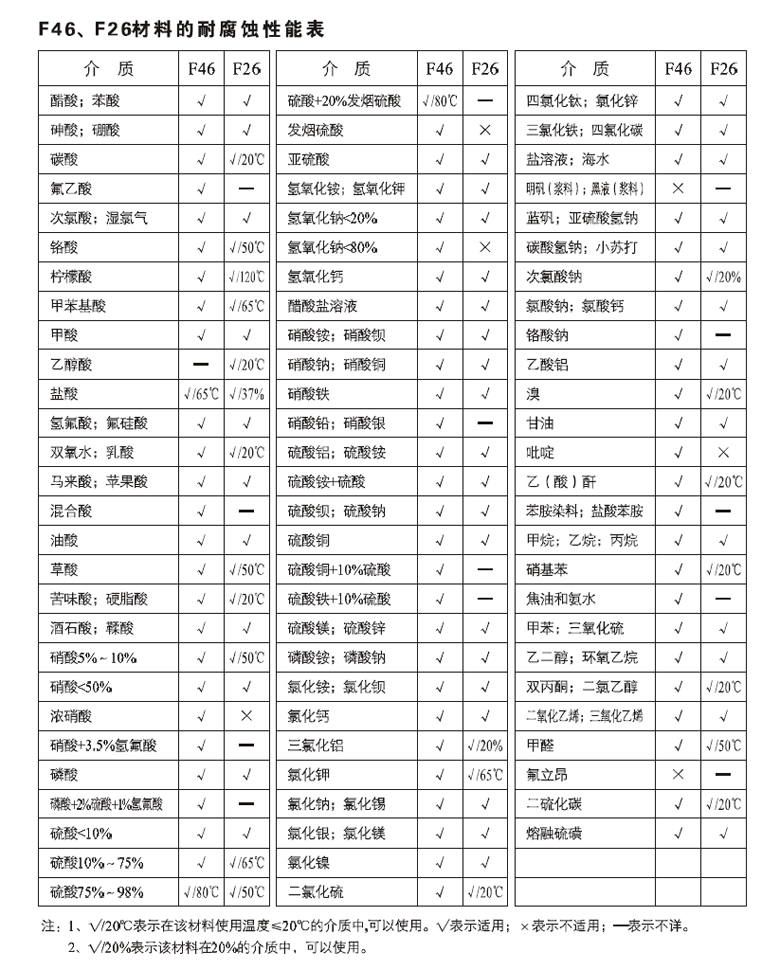

3.材質匹配規則

常溫弱酸、農藥選用F26款；高溫濃酸、電鍍高氯介質選用F46氟塑料版本；高濕含鹽車間可定制不銹鋼全套輔助配件。

4.溫度匹配規則

介質≤70℃常規腐蝕液使用標準密封；70~120℃高溫酸洗、導熱腐蝕介質，必須配套高溫專用氟塑料密封。

5.介質雜質選型規則

介質含細微顆粒需在進水前端加裝防腐Y型過濾器；大量硬質顆粒介質不推薦SZ，選用耐磨襯氟專用泵。

七、安裝與維護說明

（一）標準安裝規范

• 整機水平固定于平整混凝土基座，底座加裝防腐減震墊，減少化工車間共振噪音；
• 進出口管路獨立增設管托支撐，管路重量不得承壓在泵體法蘭，防止氟塑料泵殼變形滲漏；
• 嚴格區分軸向進水、徑向出水，禁止反向安裝；進水側加裝防腐40目前置過濾器攔截雜質；
• 全系非自吸結構，進水口必須持續保持正壓液位，嚴禁空轉干磨，開機前完全排空泵腔內部空氣；
• 電機可靠接地，380V回路配套缺相、過載保護器，防爆車間需整機定制防爆SZ機型；
• 進出口加裝防腐軟接頭，隔絕管路震動，避免酸堿介質因震動出現密封滲漏。

（二）分級日常維護流程

• 每日巡檢：查看機封有無腐蝕滲漏、運行噪音、電機外殼溫度≤80℃，記錄介質溫度；
• 月度保養：拆卸清洗防腐過濾器，緊固全部不銹鋼緊固件，檢查法蘭墊片腐蝕情況；
• 季度檢修：拆解檢查氟塑料葉輪有無沖刷磨損，電機軸承加注耐高溫潤滑脂，核對運行額定電流；
• 年度大修：整套更換老化氟橡膠密封，清理泵殼內部介質結晶，磨損嚴重葉輪同步更換。

（三）長期停機存放要求

停機超過15天，使用清水徹底沖洗泵內腐蝕介質，排空內部液體干燥存放；高濃度酸堿介質停機后必須多次沖洗；冬季環境低于0℃完全放空泵腔積水，防止凍裂氟塑料泵殼。

八、行業高頻FAQ問答

Q1：SZ氟塑料泵可以輸送濃鹽酸、濃硫酸嗎？

A：選用F46材質型號可長期輸送各類濃酸堿；F26僅適配低濃度弱酸，高濃度強酸會加速材質老化開裂。

Q2：SZ有沒有自吸能力，能直接抽取地下腐蝕藥液嗎？

A：無自吸功能，進水必須保證液面高于泵體，空轉幾分鐘就會燒毀防腐機械密封，地下取液需搭配前置防腐自吸泵。

Q3：運行一段時間流量壓力大幅下降是什么原因？

A：進水濾網結晶堵塞、泵腔積存空氣、葉輪被介質結晶包裹、進水液位不足氣蝕，依次清洗濾網、排氣、除垢即可恢復。

Q4：更換SZ機械密封需要拆除全部管路嗎？

A：不需要分體管路，僅拆開前端泵頭組件即可取出密封件，化工狹小機房檢修操作簡單。

Q5：介質110℃高溫酸洗選用F26還是F46？

A：必須選用F46氟塑料版本，搭配高溫專用密封，F26長期90℃以上工況易軟化滲漏。

Q6：多臺SZ并聯酸洗槽需要注意什么？

A：全部選用同規格型號，每臺獨立防腐閥門、止回閥，搭配變頻控制柜輪換運行，避免單泵長期滿負荷腐蝕磨損。

Q7：SZ泵空轉幾分鐘會損壞嗎？

A：氟塑料葉輪依靠介質冷卻潤滑，無水空轉3分鐘內就會燒毀密封、刮傷葉輪，操作前必須灌滿介質排氣。

Q8：電鍍含氯藥液長期使用會腐蝕SZ泵體嗎？

A：F46材質可耐受電鍍含氯介質，普通F26長期高氯環境會緩慢滲透老化，電鍍工況優先F46款。

Q9：介質含有金屬粉末雜質可以直接用SZ嗎？

A：不建議直接使用，雜質會持續沖刷磨損氟塑料葉輪，必須在進水端加裝防腐精密過濾器。

Q10：普通SZ電機可以單獨更換防爆電機嗎？

A：不可后期單獨更換，防爆工況需要整機定制防爆型SZ，電機法蘭、接線、密封結構與普通電機不通用。
