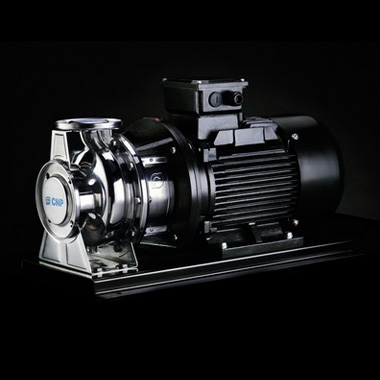

一、產品說明

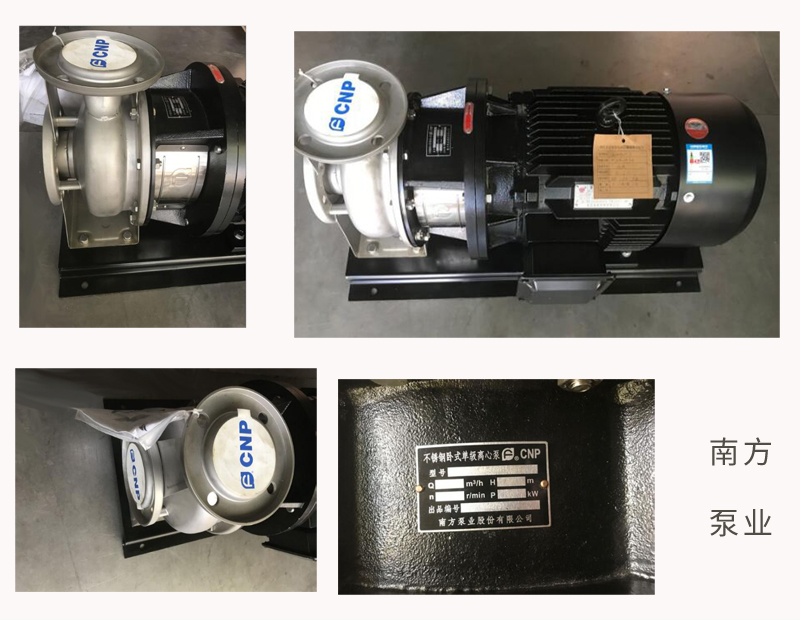

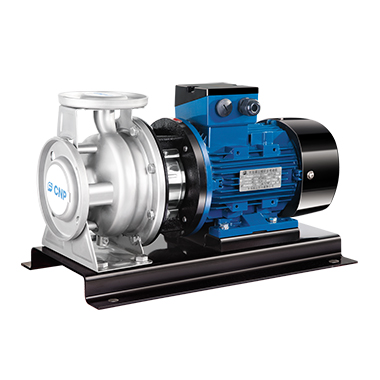

　　南方 ZS 為老式不銹鋼臥式單級離心泵，現已由 ZM 系列全面替代，整機采用不銹鋼板沖壓脹形一體焊接工藝打造，摒棄傳統鑄鐵鑄造泵體，輕量化直聯加長軸結構，電機與泵體同軸直連，無中間聯軸器，傳動同軸度更高、整機體積更小。

　　產品采用水平軸向入口、垂直徑向出口布局，管路適配性強，可直接替代傳統 IS 鑄鐵清水泵與普通輕型耐腐蝕泵；內部葉輪、泵殼全不銹鋼光滑流道，不易積垢污染介質，配套 IP55 防護標準風冷電機，支持 50Hz/60Hz 雙頻供電，適合清水、輕度腐蝕介質長期連續輸送，廣泛配套暖通、供水、水處理各類成套設備。

二、性能及核心優點

• 外形美觀、機身輕巧：沖壓不銹鋼一體成型，整機重量遠低于同規格 IS 鑄鐵泵，機房安裝、設備集成占用空間更小；
• 耐輕度腐蝕：標配 304 不銹鋼，可選 316L 材質，可輸送含微量氯離子、弱酸堿潔凈介質，不會像鑄鐵泵長期使用出現銹水；
• 高效節能：流體仿真優化水力模型，運行損耗低，對比傳統 IS 泵綜合能效提升，長期運行電費更低；
• 低噪音運行：葉輪出廠精密動平衡校正，直聯結構振動幅度小，寫字樓、純水車間、恒溫機房靜音工況適配；
• 拆裝檢修便捷：直聯分體結構，無需拆解整套管路即可更換機械密封、葉輪易損件，停機維護時長短；
• 介質溫度跨度大：可輸送 -20℃低溫冷水至 100℃中溫熱水，冷暖通用，一套泵兼顧制冷、采暖循環。

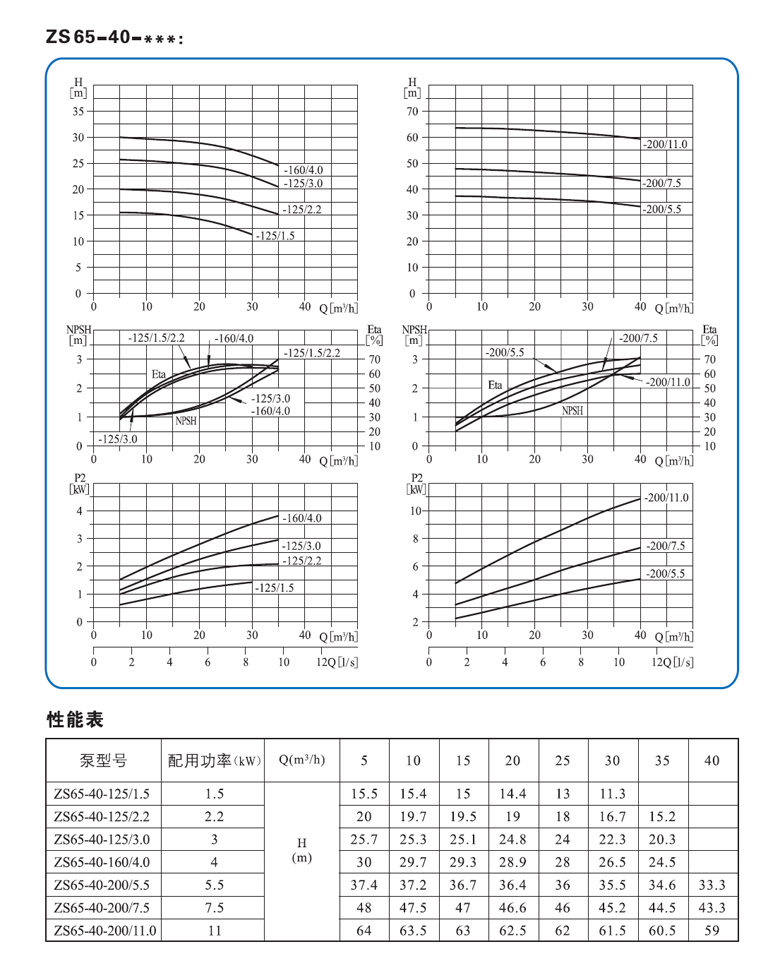

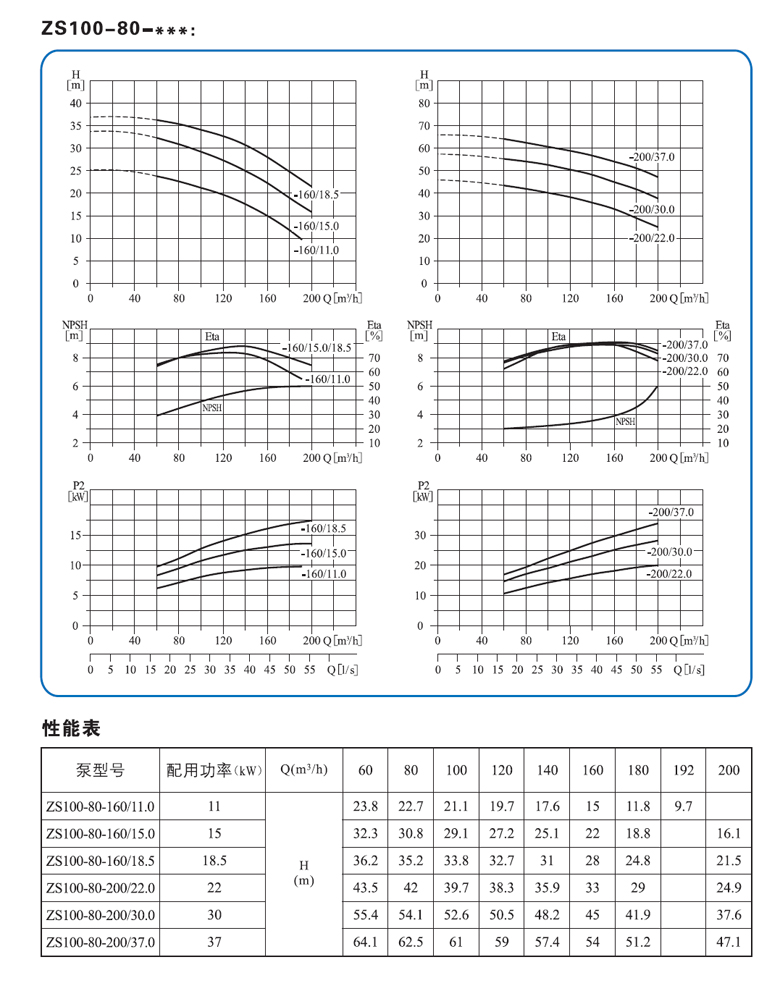

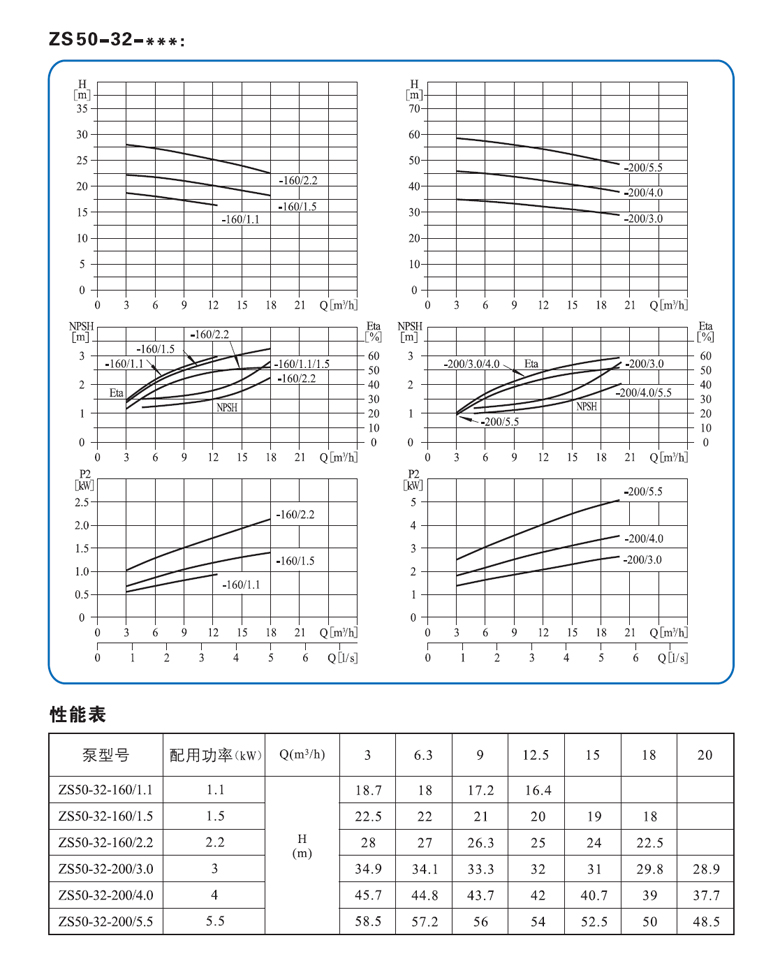

三、完整技術參數

基礎運行參數

• 流量范圍：3m3/h～200m3/h
• 揚程范圍：10m～70m
• 配套電機功率：1.1kW～37.0kW
• 供電頻率：50Hz/60Hz 雙頻可選，標準電壓 220V 單相 / 380V 三相
• 介質適用溫度：-20℃～+100℃
• 介質要求：潔凈、稀薄、無硬質顆粒、無長纖維、非易燃易爆清水或輕度腐蝕性液體
• 環境使用條件：海拔≤1000m，環境溫度 0℃～40℃，機房通風干燥
• 系統最大承壓：10bar
• 電機配置：全封閉風冷二極電機，防護等級 IP55，絕緣等級 F，支持變頻、防爆電機定制

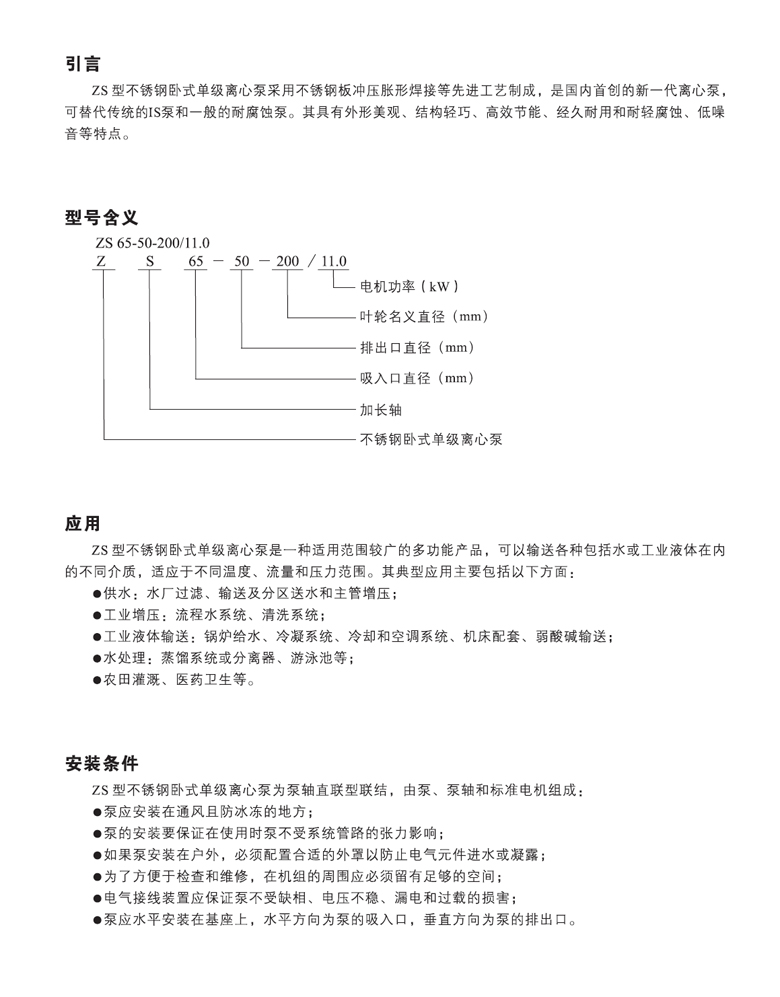

型號編碼釋義（示例 ZS65-50-160/11）

• ZS：加長軸不銹鋼臥式單級離心泵系列代號
• 65：吸入口直徑 (mm)
• 50：排出口直徑 (mm)
• 160：葉輪名義直徑 (mm)
• 11：配套電機功率 (kW)

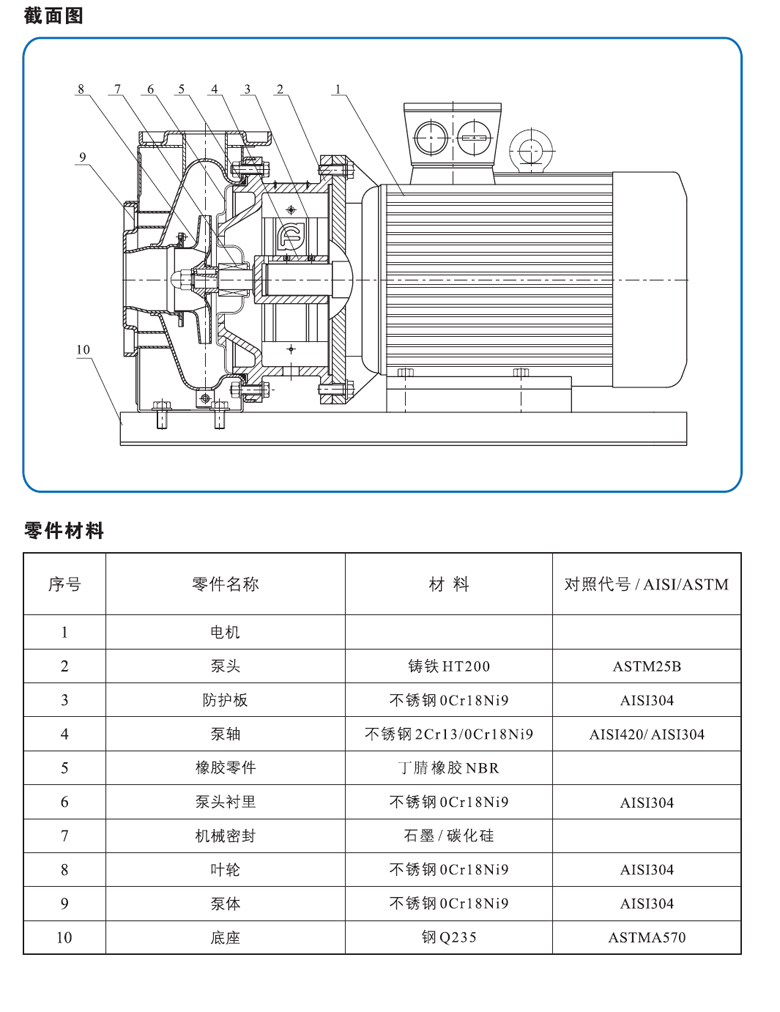

四、整機材質細分

• 標準 304 不銹鋼款：泵殼、葉輪、泵蓋全部 304 不銹鋼沖壓成型，機械密封標配氟橡膠，適配自來水、中央空調冷水、純水等中性介質，性價比最高；
• 定制 316L 不銹鋼款：全套過流件升級 316L 材質，耐受泳池水、電鍍微量弱酸、輕度含鹽循環水，防腐性能大幅提升；
• 底座與電機：公共底座為碳鋼噴漆，電機殼體壓鑄鋁材質，戶外使用可加裝防雨外罩。

五、應用領域

• 供水系統：小區分區增壓、廠區自來水輸送、別墅全屋穩壓、水廠過濾輸送；
• 鍋爐給水和冷凝系統：采暖鍋爐補水、工業冷凝水循環、余熱回收熱水輸送；
• 冷卻和空調系統：中央空調閉式循環、風冷機組補水、機床 / 激光設備冷卻供水；
• 工業增壓：生產線噴淋清洗、工藝水循環、小型設備恒壓供水；
• 水處理：反滲透純水機組、泳池水循環、蒸餾設備、輕度化工凈水輸送。

六、選型指南

1. 流量選型要點

按系統峰值總流量選型，住宅供水按人均用水量疊加，工業設備同步開啟流量求和；額定流量預留 10% 余量，避免電機長期滿負荷發熱老化。

2. 揚程選型要點

總揚程 = 垂直提升高度 + 管路沿程阻力 + 設備末端所需壓差，整體預留 10%~20% 余量，防止管路長期結垢后壓力不足；高層每 10 米高度約對應 1bar 壓力。

3. 材質選型規則

普通自來水、中央空調中性冷水選用 304 標準款；泳池、電鍍、弱酸介質必須升級 316L 不銹鋼；強腐蝕化工介質不建議選用 ZS，更換專用化工泵。

4. 新舊替換選型規則

老舊 IS 鑄鐵泵改造項目，同等流量揚程直接替換 ZS 同規格型號，進出口法蘭尺寸通用，管路無需大面積改造；新項目優先選用升級款 ZM 系列。

5. 溫度匹配規則

常規冷水 0~70℃使用 304 標配密封；70~100℃連續熱水工況，定制高溫氟橡膠機械密封。

七、安裝與維護說明

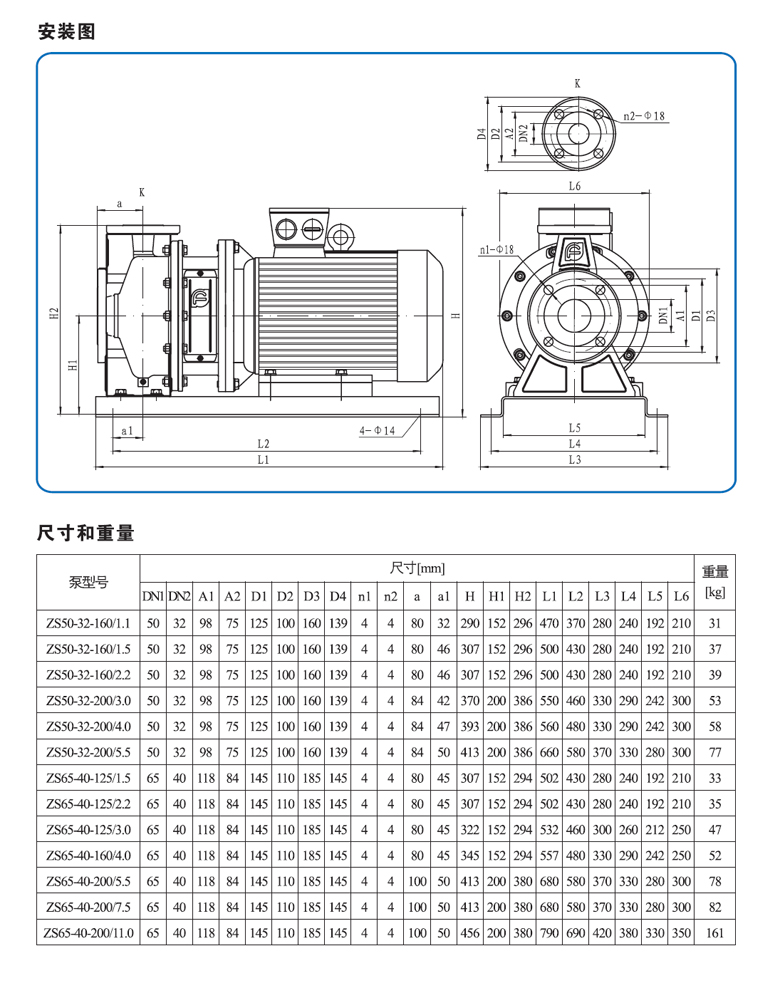

（一）標準安裝規范

• 整機必須水平固定在混凝土底座，底座加裝橡膠減震墊，管道增設獨立管托，管路重量不得由泵進出口法蘭承載；
• 嚴格區分軸向進水、徑向出水，禁止反接；進水前端加裝 40~60 目 Y 型過濾器，攔截焊渣、泥沙劃傷葉輪；
• 本系列為非自吸泵，進水側必須持續正壓供水，嚴禁空轉干磨；首次開機松開排氣螺釘排空泵腔空氣；
• 電機外殼可靠接地，三相 380V 回路配套缺相、過載保護；戶外安裝加裝防雨罩，避免電氣部件凝露進水；
• 進出口加裝橡膠軟接頭，隔絕管路共振，降低整機運行噪音。

（二）分級日常維護流程

• 每日巡檢：查看機封有無滲水、運行噪音、出水壓力、電機外殼溫度（正常≤75℃）；
• 月度保養：清洗進水過濾器，緊固地腳與進出口法蘭螺栓，檢查管路有無滲漏；
• 季度檢修：檢測機械密封老化情況，電機軸承加注耐高溫潤滑脂，核對運行額定電流；
• 年度大修：拆解泵頭清理葉輪水垢，老化氟密封整套更換，檢查不銹鋼過流件點蝕情況。

（三）長期停機存放要求

停機超過 15 天徹底排空泵內介質，清水沖洗不銹鋼流道后干燥存放；輸送腐蝕性介質后必須整機沖洗；冬季環境低于 0℃完全放空積水，防止泵體凍裂變形。

八、行業高頻 FAQ 問答

Q1：ZS 泵和傳統 IS 泵有什么區別，可以直接替換嗎？

A：ZS 全不銹鋼無銹水，機身更輕、噪音更低；IS 為鑄鐵泵，長期使用容易生銹污染水質。同流量揚程型號法蘭尺寸通用，老舊 IS 改造可直接替換 ZS，新項目推薦新一代 ZM 泵。

Q2：ZS 泵能不能長期輸送泳池含氯循環水？

A：304 款短期可用，長期高氯離子環境會出現點蝕滲漏，泳池系統建議定制 316L 不銹鋼 ZS 機型。

Q3：ZS 具備自吸能力嗎，能不能抽地下井水？

A：全系無自吸功能，進水必須保持正壓液位，空轉幾十秒就會燒毀機械密封，地下取水需配套前置自吸泵。

Q4：運行一段時間流量、壓力變小是什么原因？

A：進水濾網堵塞、泵腔積存空氣、葉輪結垢、進水液位不足產生氣蝕，依次清理濾網、排空空氣、除垢即可恢復性能。

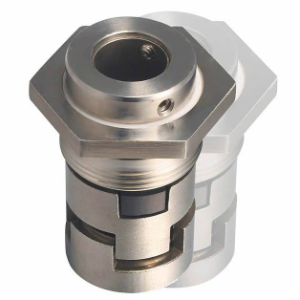

Q5：更換 ZS 機械密封需要拆除整套管路嗎？

A：不需要，直聯分體結構，僅拆開泵頭前端即可取出密封組件，進出管路無需拆卸，現場檢修便捷。

Q6：ZS 最高耐溫 100℃，95℃熱水可以長期用嗎？

A：標準氟橡膠密封最高 70℃連續使用，90~100℃熱水工況，必須定制高溫專用機械密封。

Q7：多臺 ZS 并聯供水有哪些注意事項？

A：選用完全同型號水泵，每臺獨立配置閥門與止回閥，搭配變頻控制柜輪換運行，均衡負荷延長整機使用壽命。

Q8：ZS 運行震動噪音大怎么解決？

A：檢查地腳螺栓松動、缺少減震墊、進水積氣；進出口加裝減震軟接頭，定期清理進水濾網消除氣蝕噪音。

Q9：ZS 泵為什么停產，ZM 和 ZS 怎么選？

A：ZS 為舊款沖壓臥式泵，ZM 是升級替代款，水力效率更高、維修結構更優化；存量管路改造可用 ZS，全新項目直接選用 ZM 系列。

Q10：ZS 泵可以輸送電鍍弱酸性廢水嗎？

A：微量弱酸選用 316L 不銹鋼版本；高濃度強酸、強堿介質不適用，需選用氟塑料化工泵。
