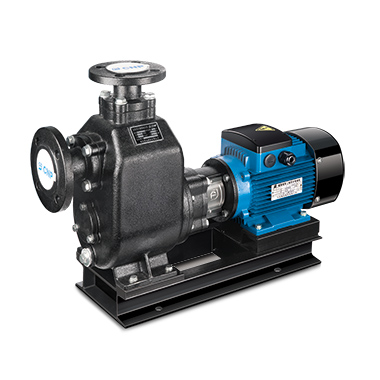

一、產品說明

　　ZW型無堵塞自吸式排污泵為全新自研排污專用設備，采用外混式流體結構搭配套軸傳動布局，無需底閥、無需持續灌引水即可抽吸含纖維、細小懸浮雜質污水。整機全鑄鐵泵體，流道寬大不易纏繞堵塞，結構設計簡潔緊湊，適配市政、養殖、輕工造紙等多類中性污水輸送工況，自吸穩定、排污通過性強。

二、性能及核心優點

• 優異自吸能力外混式腔體形成真空負壓，初次灌滿儲液后后續開機無需反復加水
• 無堵塞排污設計寬大平滑流道，可順利通過纖維、細小固體雜質，不易堵泵纏繞
• 結構緊湊美觀一體化直聯結構，占地面積小，狹小泵房、工地均可靈活布置
• 運行穩定可靠優化水力模型，長期排污工況振動、噪音低，流量無劇烈波動
• 維護簡單低成本通用標準化配件，拆解清洗葉輪、更換密封操作便捷

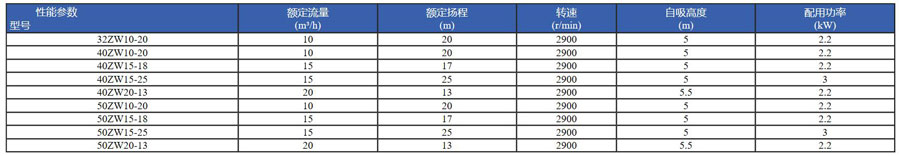

三、完整技術參數

• 流量區間：7m3/h～26m3/h
• 額定揚程范圍：10m～27m
• 配套電機功率：2.2kW～3kW
• 適用介質溫度：0℃～+40℃
• 標準電源頻率：50Hz
• 適配介質PH值：6~9（鑄鐵款專用）
• 允許通過固體：顆粒直徑≤泵口徑60%，纖維長度≤泵口徑5倍
• 介質雜質占比：總固含量≤15%，介質比重≤1.24t/m3
• 最高適用海拔：1000m，環境溫度≤40℃

四、整機材質細分

• 泵體、泵蓋、葉輪、底座鑄鐵材質，耐磨抗沖刷，適配中性污水介質
• 泵傳動軸調質碳鋼，表面防銹處理，長期污水工況不易銹蝕變形
• 機械密封組件硬質合金+橡膠復合密封，抵御泥沙磨損，防滲漏
• 電機外殼鑄鐵風冷殼體，IP54防護，防潮防塵，適配潮濕排污車間

五、應用領域

• 工業水處理：工廠生產廢水、循環污水、懸浮廢液輸送
• 建筑排污：工地臨時污水、地下室積水、樓宇生活污水抽排
• 市政排污：小區污水收集、鄉鎮簡易污水轉運處理
• 河塘養殖：魚塘水體循環、淤泥污水、養殖廢水抽吸
• 輕工造紙：紙漿廢水、纖維混合懸浮液輸送
• 其他工業：各類中性含雜質污水、工藝廢液輸送

六、選型指南

1.流量揚程匹配

　　按每日污水輸送總量、垂直提升高度選型，揚程預留10%余量抵消管路彎頭損耗。

2.介質酸堿度區分

　　中性污水選用標準鑄鐵ZW；酸堿腐蝕污水更換不銹鋼ZWL防腐型號。

3.雜質工況管控

　　介質纖維、大顆粒超標時，進口加裝前置過濾筐，避免葉輪纏繞堵轉。

4.溫度適配要求

　　介質溫度超過40℃不可使用標準機型，需定制耐高溫密封配件。

5.管路配套配件

　　進口配簡易濾網，出口加裝閘閥與壓力表，方便流量調節與故障排查。

七、安裝與維護說明

（一）標準安裝規范

• 整機水平放置，固定混凝土底座并加裝減震墊，降低運行震動
• 吸入管路全程密封無漏氣，管路短直少彎頭，總長建議不超過10米
• 進出口管路獨立支架承重，管道重量不得擠壓鑄鐵泵法蘭造成變形滲漏
• 首次開機從加液螺塞灌滿儲液，液面沒過葉輪，嚴禁無介質空轉干磨密封
• 50Hz三相電源接線，試運轉確認電機順時針轉向，禁止反轉運行

（二）分級日常維護流程

• 每日巡檢：觀察出水流量、泵體滲漏、電機溫升與異常異響
• 月度保養：清洗進口過濾筐，檢查泵腔儲液液位，緊固全部管路螺栓
• 季度檢修：拆解泵腔清理纏繞纖維、淤泥，檢查葉輪磨損程度
• 年度大修：更換機械密封、軸承潤滑脂，整機流量揚程重新校驗

（三）長期停機存放要求

　　停機后排凈內部污水，清水反復沖洗流道，清除淤積雜質；室內干燥避光存放，每月短時空載運行，防止葉輪、密封卡死粘連。

八、行業高頻FAQ問答

Q1：ZW鑄鐵自吸排污泵需要安裝底閥嗎？

　　A：無需底閥，依靠外混自吸結構，初次加滿儲液后后續開機可直接吸水。

Q2：泵開機不出水、自吸失效是什么原因？

　　A：泵腔儲液不足、吸入管路漏氣、吸程過高、電機反轉，加滿液體并密封管路、校正轉向即可恢復。

Q3：鑄鐵ZW泵能否輸送酸性化工污水？

　　A：不能，僅適配PH6~9中性介質，酸堿污水選用全不銹鋼ZWL型號。

Q4：介質溫度45℃可以長期連續使用嗎？

　　A：標準機型介質上限40℃，高溫污水需定制耐高溫密封組件。

Q5：葉輪頻繁纏繞纖維雜物如何解決？

　　A：進口加裝前置過濾筐，每月定期拆解泵腔清理纏繞雜質。

Q6：運行噪音、震動劇烈該怎么處理？

　　A：加固底座減震墊，校正泵與電機同軸度，清理葉輪淤積淤泥雜物。

Q7：可以長期關小出口節流運行嗎？

　　A：不建議，持續節流會造成泵體升溫、密封快速老化，變流量工況配套變頻裝置。

Q8：空轉幾秒會不會損壞泵體？

　　A：會，無介質冷卻潤滑會快速磨損機械密封，嚴禁干轉空泵。

Q9：進口管路最長允許多少米？

　　A：吸入管路總長控制在10米以內，管路過長會大幅削弱自吸效果。

Q10：介質雜質含量超標有什么危害？

　　A：泥沙、纖維會快速磨損葉輪、堵塞流道，導致流量下降、電機過載發熱。
