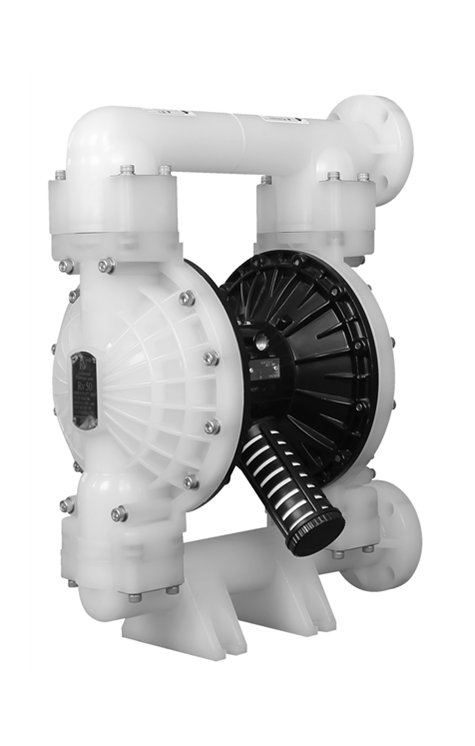

一、產品說明

　　NSG50為2寸大口徑塑料氣動隔膜泵，搭載專利三向先導空氣換向閥，一體式換向軸保障同軸流暢往復，標配內置氣源過濾結構。導向塊支持陶瓷、不銹鋼雙選配，活塞采用無螺釘卡扣結構，外置氣動馬達便于免拆液腔檢修；單款換向閥適配全系NSG泵，原廠承諾空氣閥15年質保、塑料泵體5年質保，PP、PVDF兩種防腐塑料機身可選，適配各類強腐蝕、含6.3mm以內固體顆粒介質輸送。

二、性能及核心優點

• 不粘滯三向先導換向閥氣路配件獨立拆裝，更換無需拆解液體腔體，大幅縮短檢修工時；
• 防腐氣路鋁件鋁制氣路部件陽極氧化+環氧涂層，抵御含水、雜質不潔壓縮空氣腐蝕；
• 一體式同心換向軸同軸度高，往復無卡頓、異響，運行穩定性更強；
• 內置氣源過濾防護攔截粉塵雜質，避免進入氣動馬達造成內部磨損；
• 雙材質導向塊可選陶瓷適配高磨損漿料，不銹鋼適配常規弱腐蝕液體；
• 無螺釘活塞卡扣結構無需專用工具，現場拆裝、更換配件更便捷；
• 外置空氣馬達氣路組件外露，故障排查不用拆卸整套輸送管路；
• 輕量化工程塑料機身活動零部件遠少于同類泵，故障率低，節約耗材成本；
• 通用換向閥模組一款氣閥適配全系列NSG規格，備件庫存壓力??；
• 長效原廠質保空氣閥享15年質保，PP/PVDF塑料泵體提供5年質保服務。

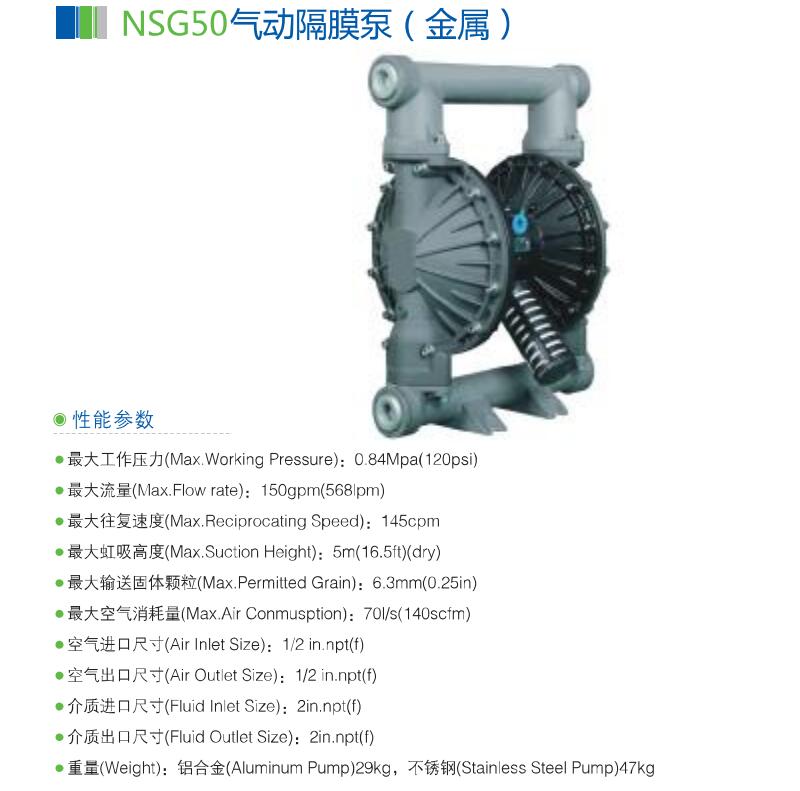

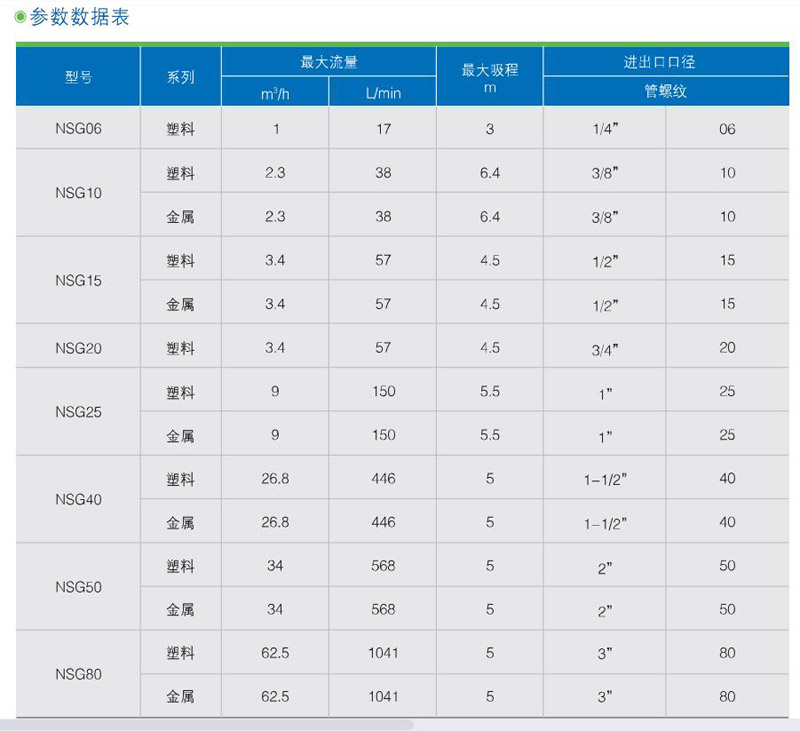

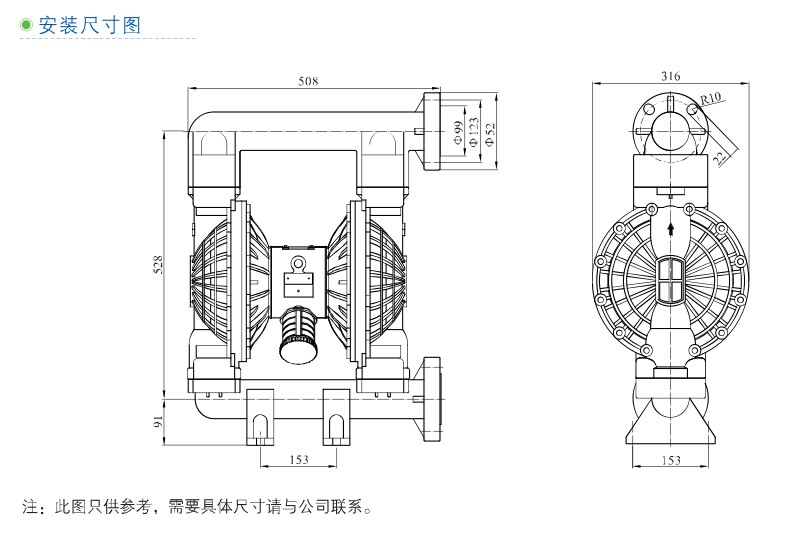

三、完整技術參數

工況運行參數

• 最大工作壓力：0.84Mpa
• 最大流量：150gpm
• 最大往復速度：145cpm
• 最大自吸虹吸高度：5m
• 可通過固體顆粒最大直徑：6.3mm
• 最大空氣消耗量：701L/S

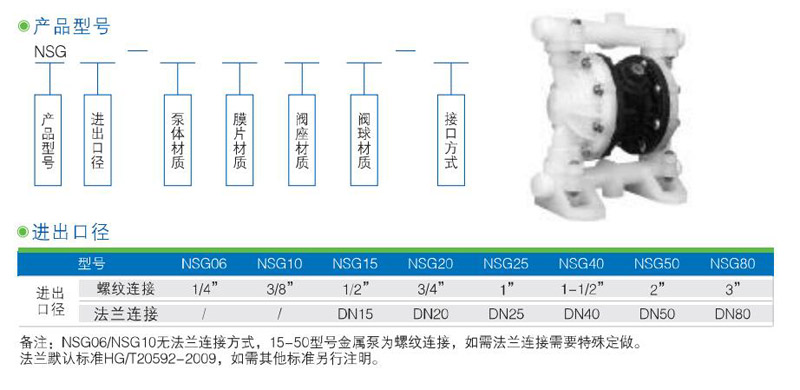

管路螺紋規格

• 空氣進口/出口：1/2in.npt
• 介質進口/出口：2in.npt

整機自重參數

• 聚丙烯(PP)泵體：28kg
• 聚偏氟乙烯(PVDF)泵體：30.5kg

型號編碼釋義

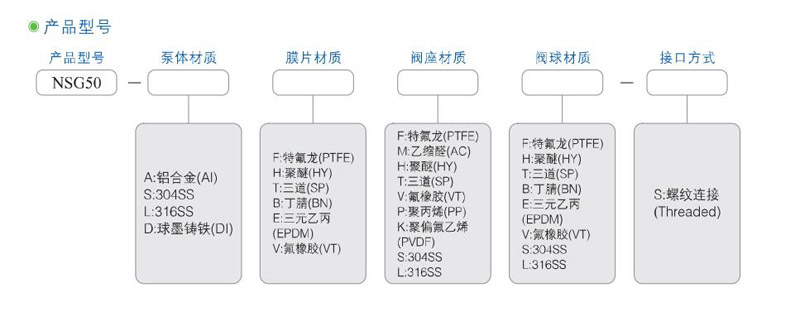

• NSG：塑料氣動隔膜泵系列；50：2寸DN50公稱通徑規格

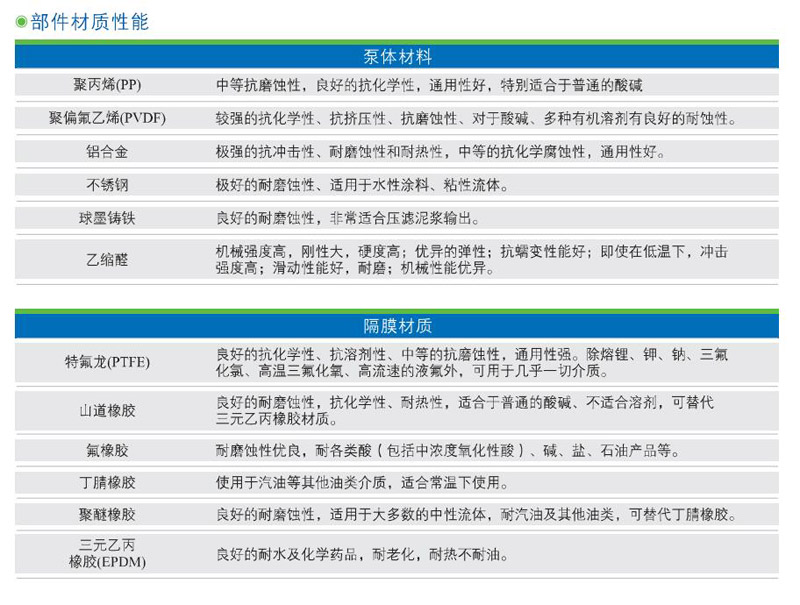

四、整機材質細分

• 聚丙烯PP標準款耐弱酸、中性藥液、污水，自重較輕，適配常規防腐輸送工況；
• PVDF氟塑料升級款耐濃強酸、強有機溶劑、含鹽介質，化工強腐蝕場景專用；
• 氣路核心組件一體式換向軸、三向先導閥，鋁件雙層防腐涂層處理；
• 耐磨導向配件陶瓷、不銹鋼兩種導向塊，根據介質磨損強度靈活選配；
• 結構輔件活塞無螺釘卡扣結構，氣動馬達殼體采用高強度工程塑料。

五、應用領域

• 精細化工：各類強酸強堿、電鍍液、防腐藥劑、溶劑輸送；
• 環保水處理：酸堿廢水、污泥漿、絮凝劑、化工污水轉運；
• 涂裝油墨：腐蝕性色漿、清洗溶劑、油漆循環輸送；
• 建筑陶瓷：陶瓷釉漿、石膏漿料、水泥粘結劑輸送；
• 表面處理：酸洗池、磷化液、鈍化劑循環供給；
• 制藥輕工：低腐蝕藥液、提取輔料、懸浮液體輸送。

六、選型指南

1.泵體塑料材質選型

　　弱酸、中性污水、常規漿料選用PP聚丙烯款；濃酸、高氯、強有機溶劑工況選用PVDF氟塑料款。

2.導向塊材質區分

　　含泥沙高磨損漿料選用陶瓷導向塊；常規低腐蝕液體選用不銹鋼導向塊。

3.介質顆粒限制

　　介質固體顆粒直徑不可超過6.3mm，超大顆粒前端增設粗濾器，防止閥球卡滯停泵。

4.氣源配套要求

　　壓縮空氣需干燥潔凈，前端加裝氣源三聯件，與本機過濾器形成雙重防護氣閥組件。

5.系統壓力匹配

　　長期運行工況壓力不得超過0.84Mpa，高壓輸送場景更換高壓型氣動隔膜泵。

七、安裝與維護說明

（一）標準安裝規范

• 泵固定平整剛性底座，介質管路獨立承重，管道拉力不作用于塑料螺紋接口；
• 氣源管路先接調壓過濾三聯件，再接入本機進氣口，保障壓縮空氣潔凈干燥；
• 介質進口前端加裝濾網，攔截大于6.3mm固體雜質，保護閥球、隔膜片；
• 氣路、介質螺紋纏繞防腐生料帶密封，杜絕漏氣、腐蝕性介質滲漏；
• 外置氣動馬達預留檢修空間，更換氣閥配件無需拆解整套輸送管路；
• 輸送易燃易爆化工介質時，泵體完整接地，消除靜電防爆隱患。

（二）分級日常維護流程

• 每日巡檢：觀察泵往復動作節奏，檢查氣口、介質法蘭有無滲漏、異響；
• 月度保養：清洗氣源過濾器濾芯，檢查導向塊、閥球磨損腐蝕程度；
• 季度檢修：無需拆解液體腔即可更換換向閥配件，檢測隔膜有無溶脹破損；
• 年度大修：完整拆解介質腔體沖洗腐蝕沉淀，全套更換密封、隔膜易損件。

（三）長期停機存放要求

　　停機后排凈泵腔殘留腐蝕介質，清水多次沖洗流道；排空氣路積水干燥存放；每月短時通氣試運行，避免換向閥長期靜置粘滯卡死。

八、行業高頻FAQ問答

Q1：更換NSG50換向閥配件需要拆開液體腔體嗎？

　　A：不需要，三向先導閥獨立氣路結構，單獨拆裝氣閥組件，不用拆解介質腔體，檢修效率大幅提升。

Q2：PP聚丙烯泵體可以輸送濃鹽酸嗎？

　　A：不可以，濃強酸會腐蝕PP材質，強腐蝕工況必須選用PVDF氟塑料泵體。

Q3：泵往復卡頓、運行不順暢是什么原因？

　　A：壓縮空氣含雜質堵塞氣閥、導向塊磨損、氣源壓力不足，清洗過濾器或更換導向塊即可修復。

Q4：NSG50最大可通過多大固體顆粒物料？

　　A：允許最大6.3mm固體顆粒，超尺寸雜質會卡滯閥球，造成流量驟降甚至停泵。

Q5：15年空氣質保包含哪些零部件？

　　A：原廠三向先導閥、一體式換向軸享受15年質保；隔膜、閥球、密封等消耗件不在質保范圍。

Q6：陶瓷導向塊和不銹鋼導向塊怎么選？

　　A：高泥沙、高磨損漿料選用陶瓷；常規油漆、清水、低腐蝕液體選用不銹鋼導向塊。

Q7：實際自吸高度達不到5米是什么故障？

　　A：進口管路密封漏氣、介質粘度偏高、閥球密封不嚴，縮短吸程管路并更換密封墊片。

Q8：無螺釘活塞結構長期運行會松動脫落嗎？

　　A：原廠一體式卡扣設計，規范工況不會松動，月度巡檢卡扣狀態即可。

Q9：氣源含水量高會損壞泵內部氣閥嗎？

　　A：會銹蝕換向軸與閥芯，氣源前端必須配套干燥過濾器雙重防護。

Q10：多臺NSG50并聯輸送腐蝕液體要注意什么？

　　A：每臺獨立氣源調壓閥，介質管路加裝防腐單向閥，避免腐蝕介質回流干擾泵往復運行。
